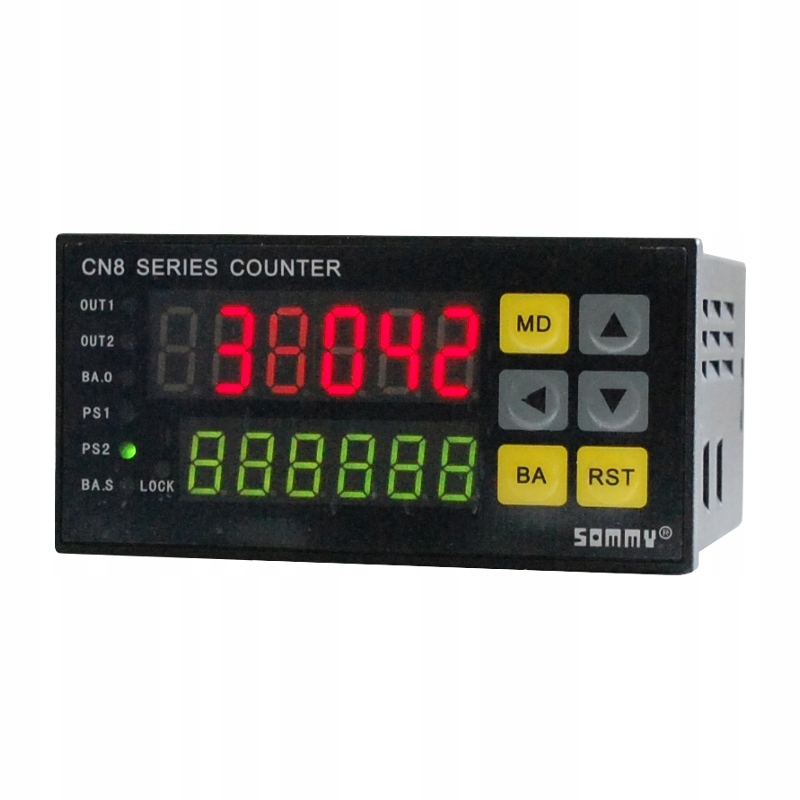

Licznik impulsów tryb enkodera, 230 VAC CN8-RC60

Programowalny licznik impulsów z dwoma wejściami sterującymi. Posiada możliwość dodawania i odejmowania impulsów oraz bezpośredniej pracy z enkoderem. Dodatkowo urządzenie wyposażone jest w licznik serii zliczający ilość cykli.

Dane techniczne:

• Tryby pracy (WEJSCIA LICZNIKA):

• U (Up):

1. INB: 'L' i INA: 'zbocze rosnace', wtedy impuls zostaje naliczony

2. INB: 'H', zabrania naliczaniu impulsow wejsciu INA

• D (Down):

tryb analogiczny do trybu U(Up). Z tym wyjatkiem, ze impulsy sa odejmowane od wartosci zadanej do '0'

• Ud-a (up/Down-A):

1. INB: 'L' i INA: 'zbocze rosnace', wtedy impuls zostaje dodany do sumy

2. INB: 'H' i INA: 'zbocze rosnace', wtedy impuls zostaje odjety od sumy

• Ud-b (up/Down-B):

1. INA: 'zbocze rosnace', wtedy impuls zostaje dodany do sumy

2. INB: 'zbocze rosnace', wtedy impuls zostaje odjety od sumy

• Ud-c (tryb enkodera):

Sygnaly zostaja dodane lub odjete od sumy na podstawie przesuniecia w fazie miedzy dwoma sygnalami wejsciowymi INA i INB.

Do bezposredniego zastosowania dla enkoderow inkrementalnych

Zasilanie AC 100-240V +/- 10%, 50/60 Hz

Zakres 1 - 999999

Wyświetlacz PV(stan aktualny): 6 cyfrowy, wysokość liter 9.2 mm, czerwone

SV(stan zadany): 6 cyfrowy, wysokość cyfr 7.0 mm, zielone

Wyjścia przekaźnika Obciążalność styków AC 250 V, 3A;

Przekaźniki OUT1 - NO/NC, OUT2 - NO/NC, BA.O - NO/NC

Żywotność Mechaniczna: 106 operacji – minimum.

Elektryczna: 104 operacji – minimum

Max. prędkość zliczania 1Hz, 30Hz, 1KHz, 5KHz,10kHz

Napięcia wejściowe Wysokie(logiczne 1): 4.5 - 30 VDC

Niskie(logiczne 0): 0 - 2.0 VDC

Sygnały sterujące >= 5ms INA, INB, INHIBIT, RESET, BATCH RESET

Metody resetowania wyłączenie zasilania, zewnętrzne(RESET), ręczne

Sterowanie PNP lub NPN

Zasilanie zewnętrzne DC 12V/100mA(Max.)- tylko na użytek czujników

Otwór montażowy 45x95mm

Waga ~130 g

Temperatura pracy -10~ 55° C

Dopuszczalna wilgotność 35~85 RH

Oznaczenia:

• INA – wejście pierwsze naliczanych impulsów
• INB – wejście drugie naliczanych impulsów
• Batch Reset – resetuje licznik serii
• Reset – resetuje licznik
• PV - aktualny stan licznika
• SV - wartość zadana licznika
