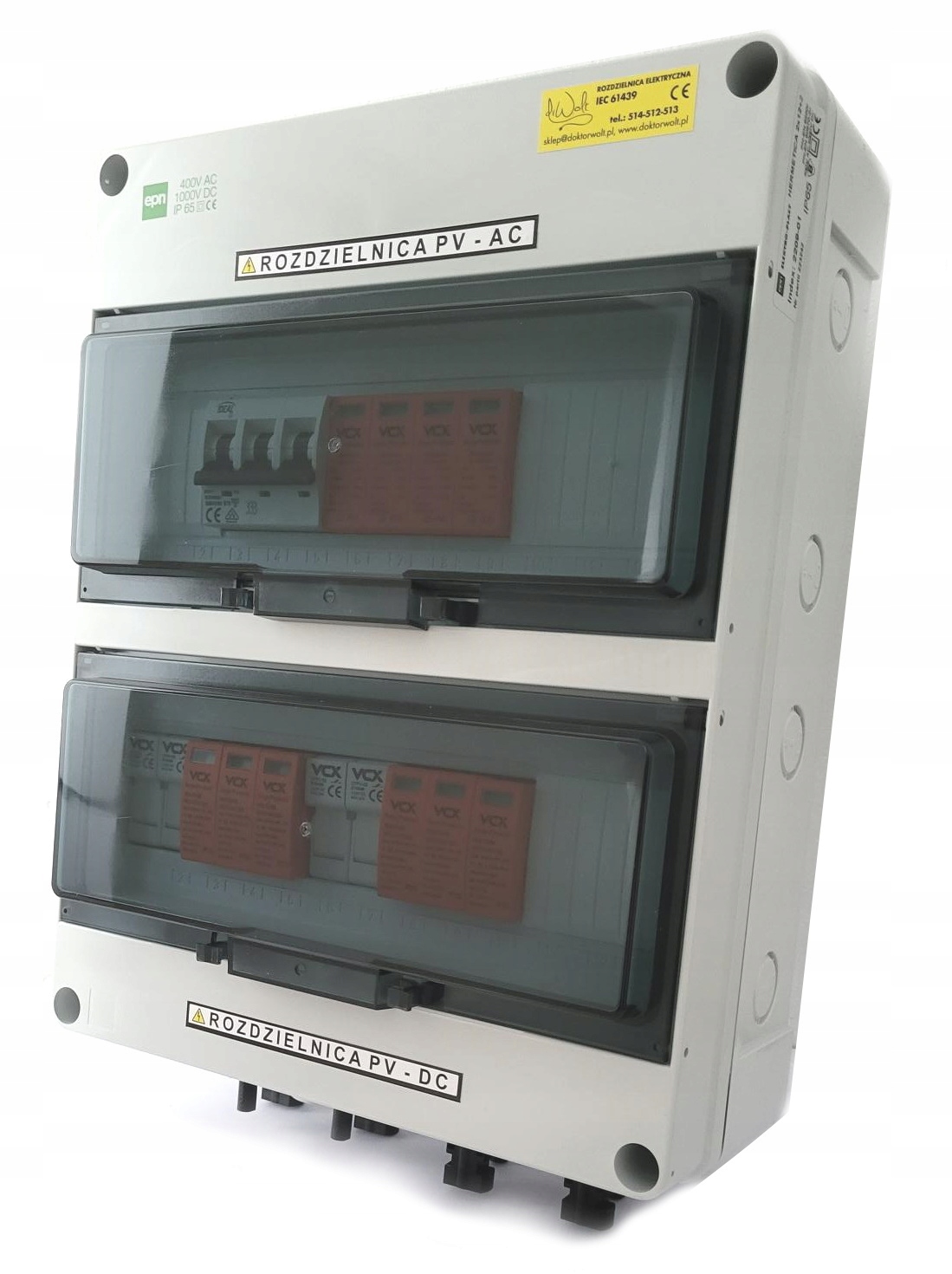

Kompletny zestaw do zabezpieczenia instalacji fotowoltaicznej:

AC + DC SW2 VCX 3 faz 2 mppt T2 15A + MC4

Rozdzielnica PV ACDC APAR służy do zabezpieczenia inwertera 3- fazowego (1mppt lub 2mppt) od strony AC o mocach od od 3 do 10kW

Rozdzielnia znajduje się w obudowie IP 65 HERMETICA RN 2x12+1 IP65 o wymiarach 340x270x119,5 mm mm

Na wyposażeniu obudowy znajdują się 2 listwy PE+N

Obudowa posiada ściany z otworami wyłamywanymi pod dławice PG. Zarówno szybę jak i rozdzielnie można plombować. Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 26 modułów

W rozdzielnia zamontowany jest wysokiej jakości osprzęt firmy KANLUX bądź VCX

W skład zestawu wchodzi :

1.Ogranicznik przepięć VCX T2 4P -  1 szt

Prąd próbny 20kA

Prąd max. 40kA

Max napięcie pracy 385V

Napięcie obniżone 1.8kV

Klasa ochrony 2

2. Wyłącznik nadprądowy KANLUX IDEAL B16 3F - 1 szt

Wytrzymałość zwarciowa 6000 A

Wytrzymałość mechaniczna powyżej 20000 operacji

Wytrzymałość elektryczna powyżej 10000 operacji

Waga 0,3 kg

Stopień ochrony IP 20

Prąd zwarciowy 6 kA

Prąd znamionowy 10A

Napięcie znamionowe 400 V

Krotność prądu znamionowego 3-5 In

Ilość biegunów 3P

Charakterystyka B

Przewody zamontowane są do dedykowanych terminali PE i N, a wszystkie elementy rozdzielni połączone w celu przyspieszenia i ułatwienia montażu.

Rozdzielnica nadaje się do zabezpieczenia instalacji fotowoltaicznych od strony DC do wszystkich typów falowników sieciowych.

Poniżej lista inwerterów które mogą być zabezpieczone tą rozdzielnicą

3 fazowy 2 stringowy o mocy od 5kW do 10kW

Gotowa do działania , w pełni okablowana rozdzielnica 1000V DC na osprzęcie firmy VCX/IDEAL

Puszka posiada certyfikat 1000V DC - jest dedykowana do działania z prądem stałym DC ( większość oferowanych na rynku są montowane w zwykłych puszkach elektrycznych do prądu zmiennego , przez co w razie problemów ubezpieczyciel nie zrealizuje wypłat )

W skład części DC wchodzi:

- ogranicznik przepięć  firmy VCX T2 1200 VDC 3P - 2 szt

Typ: 2

Napięcie znamionowe: 1200VDC

Prąd stały: 1200 VDC

Prąd próbny:20kA

Max napięcie pracy 40kA

Napięcie obniżone 4,5kV

- Rozłącznik bezpiecznikowy firmy VCX (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 15A) - 4 szt

Prąd znamionowy (In)- 15A

Liczba biegunów – 1P

Pojemność zacisku – 0,8-6mm2

Montaż na szynie TH-35

Napięcie znamionowe(Un)-1000V DC

Liczba modułów – 1

Posiada certyfikat TUV i CE

Spełnia normy EN60269-6:2011

Wkładki cylindryczne 10×38

Dostępne są wersję z wkładami 12A / 15A / 20A / 25A

(PO ZAKUPIE PROSIMY I INFORMACJĘ O MOCY WKŁADKI, DOMYŚLNIE WYSYŁAMY 15A)

W rozdzielni wykorzystano wysokiej jakości przewody fotowoltaicznej o przekroju 4mm2.

Rozdzielnica ma wbudowane i podłączone wtyki tablicowe typu MC4 - umożliwiające szybkie podłączenie przewodów solarnych z instalacji do falownika.

Zarówno rozdzielnica jak i użyte w rozdzielni elementy aparatury modułowej posiadają wszystkie niezbędne certyfikaty.
