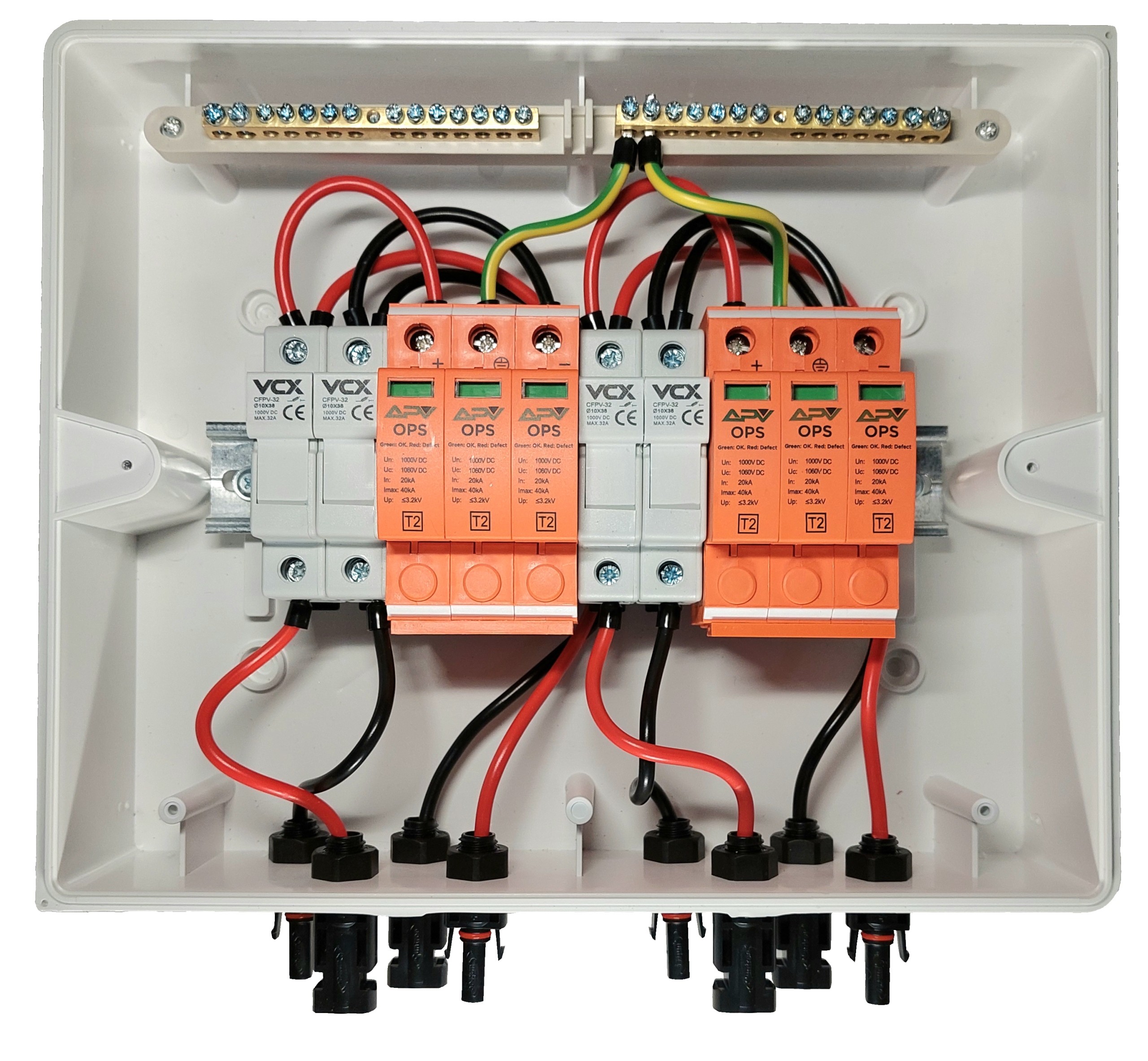

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami 6,00 mm2 LGY według norm.
• Rozdzielnica posiada wyprowadzone złączki MC4.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.
• Obudowa rozdzielnicy na 12 modułów, natynkowa, o szczelności IP40, z drzwiami transparentnymi.

W skład zestawu wchodzą:

• 1x Obudowa natynkowa, 12 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
• 2x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,
• 2x rozłącznik bezpiecznikowy VCX 2P 10x38 1000V DC,
• 4x złącze MC4,

W SKŁAD ZESTAWU NIE WCHODZĄ WKŁADKI TOPIKOWE

OGRANICZNIK PRZEPIĘĆ T1+T2

(B+C) 3P DC FOTOWOLTAICZNY

1000V APV

DANE TECHNICZNE:

• Klasa ochrony - T1 T2
• Wykonanie - warystorowe
• Przyłącza max - 35mm2
• Maksymalne napięcie pracy - Ucpv 1000 V DC
• Prąd próbny - In(8/20) 20 kA
• Prąd max - Imax(8/20) 40 kA
• Prąd impulsowy - Iimp(10/350) 7kA
• Napięciowy poziom ochrony - Up <3,2kV
• Temperatura składowania - -30/+70°C
• Temperatura otoczenia pracy - -30/+50°C
• Klasa szczelności - IP 20

OGRANICZNIKI, KTÓRE OFERUJEMY POSIADAJĄ WYMAGANE PRAWEM CERTYFIKATY ORAZ ATESTY.

VCX PODSTAWA BEZPIECZNIKOWA

ROZŁĄCZNIK DC PV32 2P CF

Podstawa bezpiecznikowa 2 polowa CF PV32 2P

Producent: VCX

Podstawa bezpiecznikowa modułowa CFPV-32  PV 2P, 1-32A 1000VDC do zastosowania z wkładkami solarnymi gPV 10x38mm.

Dane techniczne:

Podstawa bezpiecznikowa 10×38: max 32A 1000V DC

Prąd znamionowy (In): MAX 320A

Liczba biegunów: 2P

Pojemność zacisku: 0,5-10mm2

Sposób montażu: szyna TH-35

Napięcie znamionowe(Un): 1000V DC

Liczba modułów: 2
