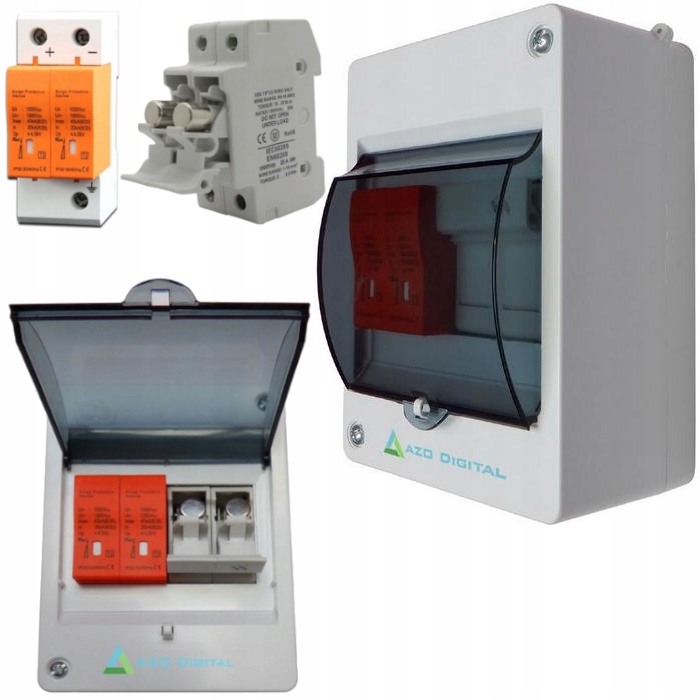

Rozdzielnica PV 1 string 4mod PV do fotowoltaiki 1000V DC

PVP-10 AZO00D1240

Prezentowana rozdzielnica służy do zabezpieczenia instalacji PV przed przeciążeniami i skutkami zwarć w aplikacjach fotowoltaicznych prądu stałego DC.

Wyposażone w optyczny wskaźnik stanu wkładki warystorowej informującej o zużyciu elementu. Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

Zestaw do samodzielnego, szybkiego montażu !

W skład zestawu wchodzą:

• 1x Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B
• 1x Ogranicznik przepięć LKTD2 –PV1000
• 1x Obudowa natynkowa 4 torowa ABS z klapką

Dane techniczne:

Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B

• Znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową: 33kA
• Prąd znamionowy: do 32A
• Rozmiar wkładki bezpiecznikowej: 10x38 mm
• Kategoria użytkowania: DC-20B
• Wykonane zgodnie z: IEC/EN 60947-3
• Napięcie znamionowe: 1000 VDC
• Prąd znamionowy: DC-20B 1000 VDC 32A
• Liczba biegunów: 2
• Kategoria użytkowania: DC-20B
• Zwarciowa zdolność łączeniowa: 33kA
• Maksymalna strata mocy wkładek: 4W
• Wymiary: 36x83mm
• Montaż: standardowa szyna TS-35mm
• Stopień ochrony: IP20
• Temperatura pracy: -30 +70stC
• Rozmiar wkładki bezpiecznikowej: 10 X 38 mm
• Waga: 0.14 kg

Ogranicznik przepięć LKTD2 –PV1000

• Wykonanie zgodnie z: EN 50539-11
• Znamionowy prąd wyładowczy: In 20 kA (8/20us) na moduł
• Maksymalny prąd wyładowczy imax: 40 kA (8/20us)
• Maksymalne napięcie pracy trwałej UCPV: 1000V DC
• Do uziemionych i nieuziemionych systemów fotowoltaicznych
• Wymienna wkładka
• Typ ogranicznika: PV-T2 (klasa II, C, typ 2)
• Wykonanie wkładki: MOV (warystor)
• Funkcja ochrony: termiczna
• Tryb ochrony: minus do PE, plus do PE, minus do plus
• Napięcie znamionowe łączeniowe Un: 1000 VDC
• Maksymalne napięcie pracy trwałej: 1300 VDC
• Maksymalne napięcie obwodu otwartego: 1100 VDC
• Znamionowy prąd wyładowczy In (8/20us): 20 kA
• Maksymalny prąd wyładowczy Imax (8/20us): 40 kA
• Całkowity prąd wyładowczy Itotal (8/20us): 40 kA
• Napięciowy poziom ochrony Up przy In:< 4kV
• Prąd upływu Ipf przy Uref DC:< 50 uA
• Prąd upływu Ipe przy Uref AC:< 1 mA
• Maksymalny prąd zwarciowy: 1000 A
• Liczba portów: 2
• Typ: systemu LV DC, uziemiony PV; DC, nieuziemiony system PV;
• Tryb ogranicznika podczas przeciążenia: OCM
• Szerokość: 36 mm
• Sysokość: 83 mm
• Montaż: standardowa szyna TS-35mm
• Stopień ochrony: IP40, zaciski IP20
• Zacisk: windowe, śruba M5
• Przekrój zacisków przyłączeniowych: 2,5 – 25 mm2
• Moment dociskowy śrub zaciskowych: 2-3,5 Nm
• Zastosowanie: wewnętrzne
• Klasa instalacji: III
• Temperatura otoczenia: -5 +40 StC
• Wysokość bezwzględna: <= 2000m
• Odporność klimatyczna: 5 – 95%
• Waga: 0,24 kg

Polska produkcja

Przetwornica została w całości wyprodukowana i zaprojektowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

Kupując na tej aukcji wspierasz polską myśl technologiczną i rodzimy kapitał !

Schemat podłączenia zabezpieczeń prądu stałego:

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki.

Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.
