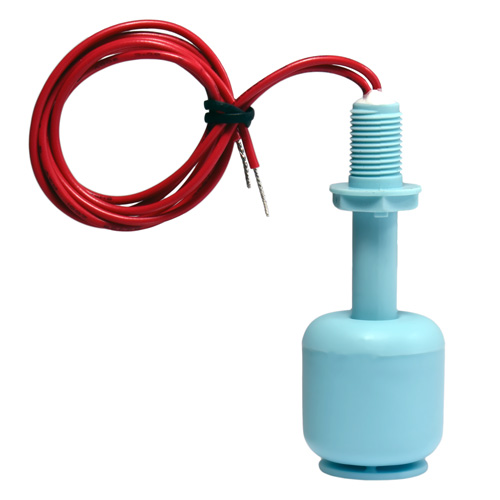

Czujnik pływakowy poziomu cieczy, No: GMF-52I

Właściwości:

Czujnik poziomu cieczy (włącznik/wyłącznik) pływakowy. Posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki, prowadzącej, pod wpływem siły wyporu cieczy, powodując zwieranie lub rozwieranie kontaktronu.

Montuje się je zazwyczaj w dnie lub pokrywie zbiornika. Może służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego na rozwierny.

Czujnik można stosować do różnego rodzaju cieczy np. woda, ścieki, olej.

Dane techniczne:

• Max. napięcie przełączalne: 200VDC
• Max. prąd przełączalny: 0,7A
• Max. moc przełączania: 50W
• Temperatura pracy: -10 ~+80°C
• Długość przewodów: 30cm
• Materiał: polipropylen
• Mocowanie: gwint zewnętrzny z nakrętką M10
• Układ styków: NO (normalnie otwarty) lub NC (nomralnie zamknięty) zależnie od montażu

Tryb pracy pływaka:

1. Normalnie otwarty - gdy poziom cieczy opadnie poniżej poziomu czujnika obwód zostanie rozłączony

2. Normalnie zamknięty - gdy poziom cieczy opadnie poniżej poziomu czujnika obwód zostanie załączony

Instrukcja zmiany trybu pracy pływaka:

1. Pływak pracujący w trybie normalnie otwarty.

2. Należy zdjąć zawleczkę uważając aby pływak nie zsunął się z czujnika.

3. Obrócić pływak o 180°.

4. Nałożyć pływak na czujnik.

5. Zainstalować zawleczkę zabezpieczającą.

6.Pływak pracujący w trybie normalnie zamknięty.

Operację można wykonać ponownie i dostosować do własnych wymagań.

Przykład użycia:

1. Automatyczne napełnianie zbiornika

2. Alarm ostrzegający przed przepełnieniem zbiornika, wypompowywanie wody powyżej pływaka, zawór bezpieczeństwa.

Zalety tego rozwiązania:

• Bezpieczne napięcie zasilające przekaźnik ssr i pływak (możliwość użycia napięcia z zakresu: 3 do 24VDC),
• Wysoka niezawodność za sprawą przekaźnika ssr
• Automatyzacja napełniania bądź opróżniania zbiornika - alarmu
• Brak kontaktu napięcia sieciowego z cieczą w zbiornika
