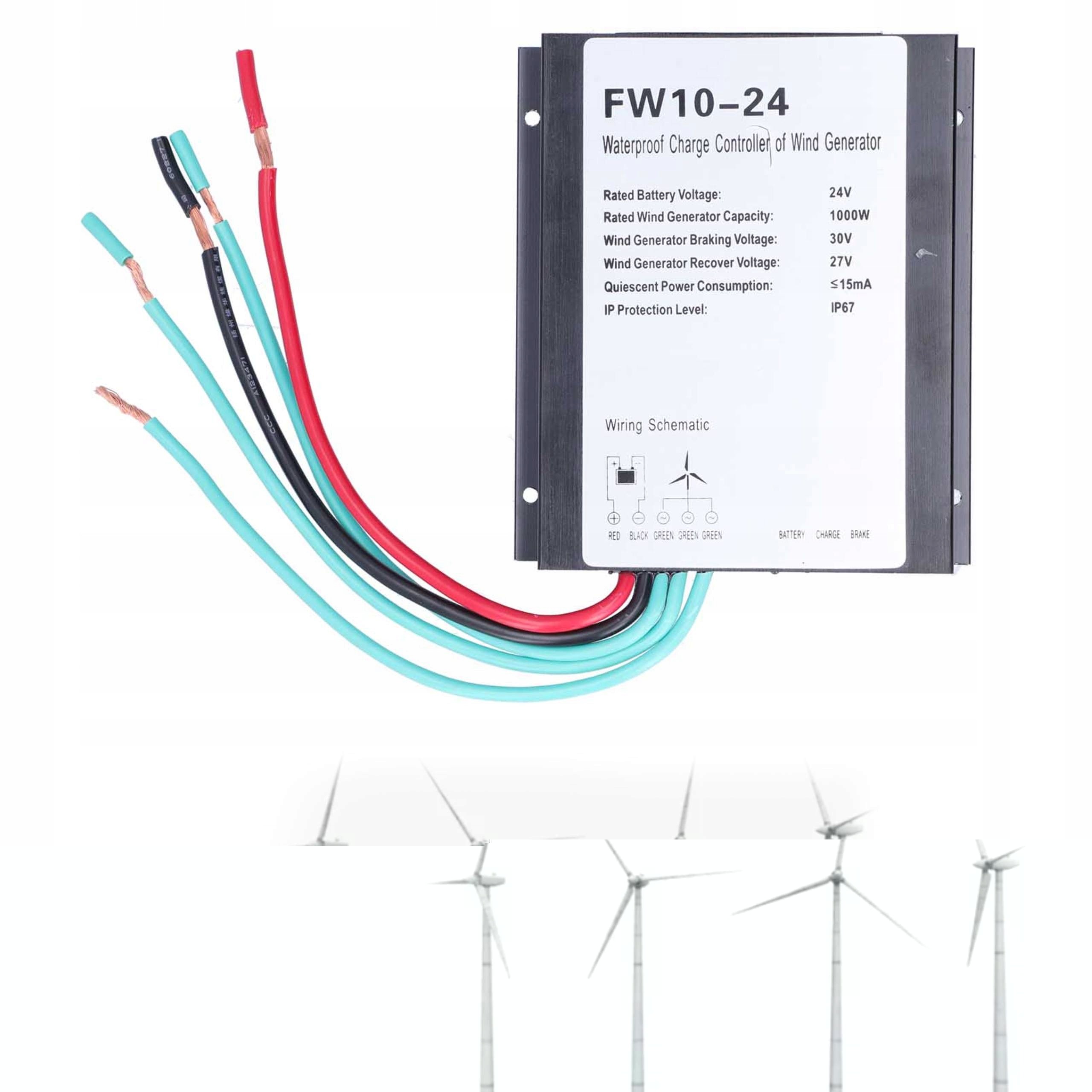

Ovládač generátora veterných turbín 1000W

Funkcja:

1. Bezpieczna wydajność: część obwodu rektyfikacyjnego i hamowania wykorzystuje zintegrowaną konstrukcję modułu, rozpraszanie ciepła i niezawodność sprawiają, że działanie całego systemu jest bezpieczne.

2. Uszczelniona i wodoodporna konstrukcja: zastosuj wodoodporną konstrukcję uszczelniającą, nie musisz się martwić, że kontroler zostanie spalony po zwarciu, poziom ochrony to IP67, może być stosowany w wilgotności powietrza, zasoleniu, stojącej wodzie itp.

3. Dobre odprowadzanie ciepła: Zewnętrzna powłoka wykonana jest z antykorozyjnego aluminium, a konstrukcja podłogi z wieloma krawędziami zwiększa obszar rozpraszania ciepła, dzięki czemu kontroler może lepiej rozpraszać ciepło.

4. Może ładować akumulator: Turbina wiatrowa może być kontrolowana w celu naładowania akumulatora, gdy akumulator jest pełny, turbina wiatrowa hamuje, a gdy napięcie spadnie do napięcia odzyskiwania, ładowanie zostanie wznowione.

5. Wielokrotna ochrona: z wieloma zabezpieczeniami, takimi jak wodoodporność, silny wiatr, połączenie przeciwodwrotne i kompensacja temperatury itp.

6. Szerokie zastosowania: stosowane głównie w systemach wytwarzania energii wiatrowej, hybrydowych systemach wytwarzania energii wiatrowej i słonecznej itp. Do użytku inżynieryjnego lub domowego.

Specyfikacja:

Typ artykułu: sterownik generatora turbiny wiatrowej

Model produktu: FW10-24

Znamionowe napięcie akumulatora: 24 V

Moc znamionowa generatora wiatrowego: 1000 W

Napięcie hamowania generatora wiatru: 30 V

Napięcie odzyskiwania generatora wiatrowego: 27 V

Prąd spoczynkowy: ≤15mA

Poziom ochrony: IP67

Temperatura pracy: -35 ℃-+ 75 ℃

Rozmiar powłoki: Ok. 150 x 132 x 48 mm / 5,9 x 5,2 x 1,9 cala

Lista pakietów:

1 x kontroler generatora wiatrowego

Notatka:

1. Potwierdź, że napięcie wyjściowe turbiny wiatrowej jest zgodne z napięciem znamionowym baterii.

2. Podłącz zgodnie ze schematem połączeń, najpierw podłącz dodatnie i ujemne bieguny akumulatora, a następnie podłącz 3-fazowe napięcie wyjściowe turbiny wiatrowej.

3. Należy uważnie postępować zgodnie z instrukcją obsługi, aby podłączyć akumulator i generator wiatrowy do kontrolera. Jeśli nie podłączysz akumulatora i generatora wiatrowego zgodnie z wymaganiami, odwrócona polaryzacja lub niewłaściwa pozycja spowoduje uszkodzenie elementów systemu.

4. Surowo zabrania się podłączania sterownika bezpośrednio do generatora wiatrowego przed podłączeniem akumulatora!

1. Podłącz odpowiednio „+” i „-” akumulatora do czerwonego przewodu kontrolera i czarnego przewodu ujemnego bieguna akumulatora.

2. Odpowiednio podłącz zielony przewód 3-fazowego przewodu wejściowego napięcia AC kontrolera do 3-fazowego przewodu wyjściowego napięcia generatora wiatrowego.
