ZS00160

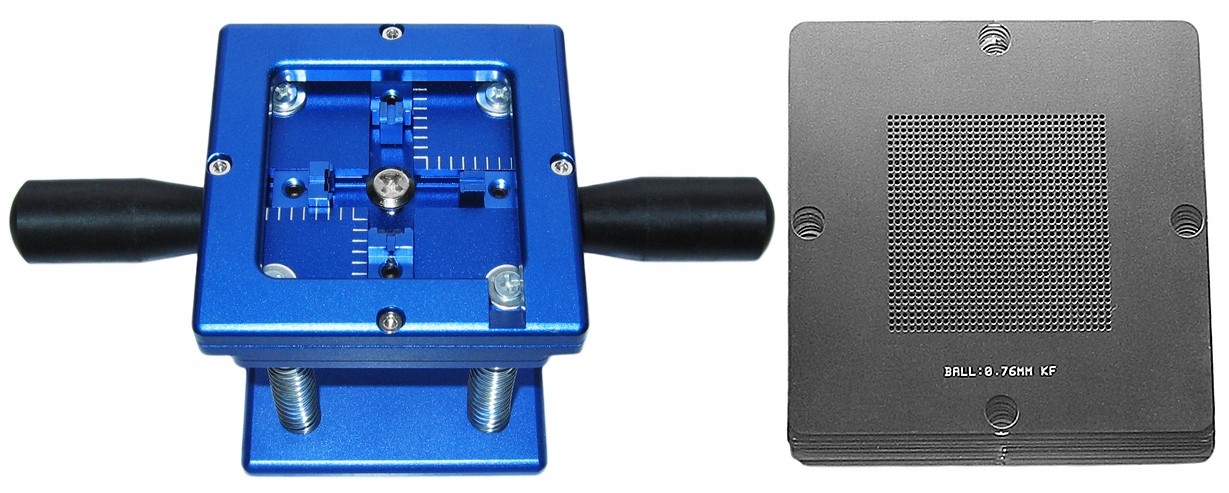

Uchwyt do sit BGA 90x90mm + 10 sit uniwersalnych 90x90mm

przeznaczonych do reballingu układów BGA

Stacja + sita to uniwersalny zestaw naprawczy dla notebooków, konsol, płyt głównych, telefonów itp. używany do regeneracji połączeń na styku układ BGA-PCB (reballing).

Stacja posiada wygodny system mocowań dla układów oraz sit co gwarantuje że podczas procesu reballingu całość się nie odkształci a kulki będą przylegać równomiernie na całej powierzchni układu.

Ramka tym wyróżnia się od innych ramek iż po umieszczeniu kulek w sicie część dolną ramki możemy opuścić na dół otrzymując gotowy układ z nałożonymi kulkami.

Jest to najbardziej komfortowa ramka do stawiania kulek BGA jaka jest obecnie dostępna na rynku.

Stacja wysokiej jakości bardzo dokładnie wykonana.

W zestawie imbus - klucz do pozycjonowania układów BGA i mocowania sit.

Kupując taką stację nie ograniczamy się tylko do sit 89x89mm lub 90x90mm.

Stacja może również znakomicie służyć jako uchwyt układów BGA przy reballingu z wykorzystaniem sit przeznaczonych do bezpośredniego grzania.

Parametry stacji:

• do stacji pasują sita z ramką o wymiarach 89 x 89mm lub 90 x 90mm
• wymiary stacji 90mm x 90mm x 71mm
• minimalne wymiary układu 15x15mm
• maksymalne wymiary układu 50x50mm

W zestawie znajdują się również uniwersalne sita BGA o rozmiarze 90x90mm:

1. 0.30mm (raster 0,60mm) - 27x27mm,
2. 0.35mm (raster 0,65mm) - 47x47mm,
3. 0.40mm (raster 0,80mm) - 33x33mm,
4. 0.45mm (raster 0,80mm) - 33x33mm,
5. 0.50mm (raster 0,80mm) - 36x36mm,
6. 0.55mm (raster 1,00mm) - 46x46mm,
7. 0.60mm (raster 0,90mm) - 35x35mm,
8. 0.60mm (raster 1,00mm) - 31x31mm,
9. 0.65mm (raster 1,00mm) - 47x47mm,
10. 0.76mm (raster 1,27mm) - 34x34mm.

Podany wyżej rozmiar to obszar do zakulkowania.

Przy wykorzystaniu sit uniwersalnych można zregenerować połączenia z podłożem dla większości popularnych układów BGA lub często sita uniwersalne to ostatni ratunek w przypadku braku sit dedykowanych.
