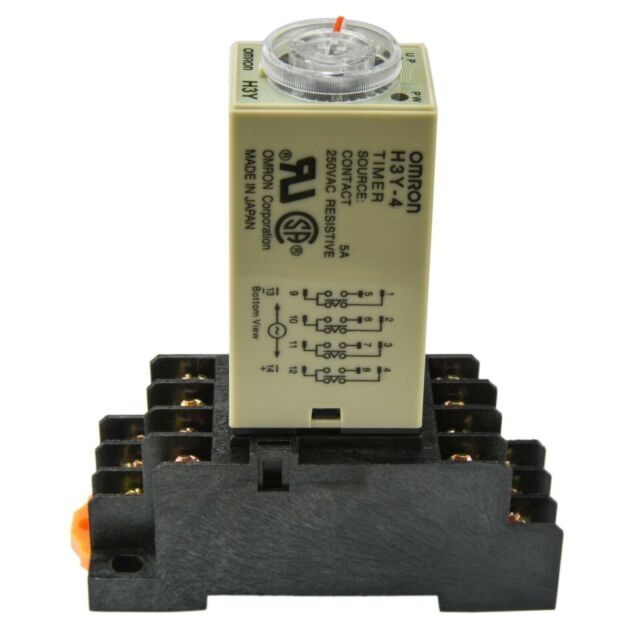

Na tej aukcji znajduje się model: OMRON H3Y-4 / 110V AC / 0-1 sek.

( wszystkie pozostałe czasy dostępne są w sklepie )

*** JEDEN Z NAJMNIEJSZYCH PRZEKAŹNIKÓW CZASOWYCH ***

( zajmuje w rozdzielni 1 i 1/4 pola  -  22mm )

Dane techniczne:

- zasilanie: 220V AC

- przekaźnik: 4 złącza NO+NC ( schemat połączeń - poniżej )

- maksymalne obciążenie przekaźnika: 5A/230VAC ( rezystancyjne )

- sygnalizacja: 2 diody LED ( zasilanie, praca )

- czas wł. / wył.: 0-1 sek.

- wymiary: patrz rysunek poniżej

****** ZESTAW ZAWIERA GNIAZDO ******

Poniżej znajduje sie instrukcja poprawnej identyfikacji przekaźnika

Na zdjęciu wyjaśniamy na co należy zwrócić szczególną uwagę aby uniknąć błędnego zakupu przekaźnika

1. Jednostka czasu

( dostępne: min. lub sek.)

2. Maksymalne zakres opóźnienia

( dostępne: 1, 5, 10, 30, 60 sek., 3, 10, 30 min. )

3. Istnieją 2 modele

– H3y-2 ( 2 zestawy styków NO+NC – przekaźnik posiada 8 złącz),

– H3y-4 ( 4 zestawy styków NO+NC – przekaźnik posiada 14 złącz),

4. Napięcie zasilania

– 24V AC

– 24V DC

( przy doborze przekaźnika zwrócić szczególną uwagę na oznaczenia AC i DC – brak możliwości zamiany przekaźników w urządzeniach, zamiana grozi zniszczeniem przekaźnika !!!!! )

– 110V AC

– 230V AC ( 220V AC )
