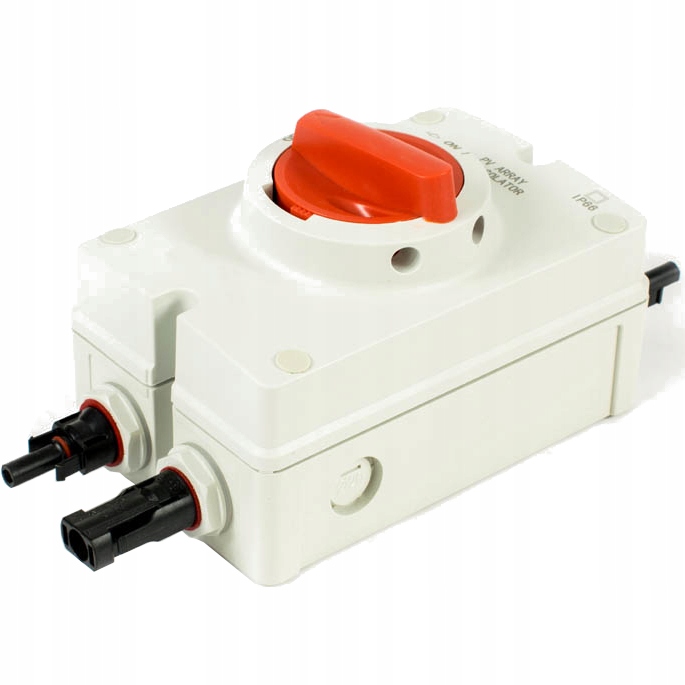

Rozłącznik izolacyjny do instalacji fotowoltaicznej PV 32A 1kV DC

PV 32A / 1000VDC

Rozłącznik izolacyjny DC/DC przeznaczony jest do montażu w instalacjach solarnych oraz innych typach instalacji, gdzie energia pochodzi np. ze źródeł odnawialnych. Jego głównym zadaniem jest odłączanie odbiorników DC od źródeł energii np. odłączenie paneli fotowoltaicznych od inwertera.

Dzięki wysokiemu stopniowi ochrony IP oraz wytrzymałej, odpornej na działanie UV obudowie można go stosować zarówno wewnątrz jak i na zewnątrz budynków. Posiada on możliwości instalacji kłódki, co pozwala zabezpieczyć się przed dostępem osób nieuprawnionych.

Zastosowany w rozłączniku specjalny mechanizm sprężynowy, wyposażony w srebrzone, samoczyszczące się styki oraz komora gasząca łuk, gwarantują długą i bezawaryjną pracę. Kompaktowe wymiary oraz możliwość montażu na szynie DIN pozwalają na łatwy i wygodny montaż.

Cechy urządzenia:

• Rozłącznik dwubiegunowy
• Srebrzone, samoczyszczące styki
• Precyzyjny mechanizm sprężynowy
• Komora gasząca łuk
• Do montażu wewnątrz i na zewnątrz
• Odporność na działanie UV
• Montaż bezpośrednio na ścianę lub na listwę DIN
• Możliwości instalacji kłódki zabezpieczającej
• Solidna konstrukcja
• Złącza MC4

Montaż

Po podłączeniu rozłącznika izolacyjnego DC/DC należy sprawdzić jego poprawność działania. W tym celu należy przełączyć go kilkukrotnie do pozycji ON i OFF (włączony / wyłączony).

Przełączenie powinno odbywać się z wyraźnym oporem, zakończone charakterystycznym dźwiękiem „klik”. W przypadku gdy opisany efekt nie występuje należy uznać rozłącznik za niesprawny i niezwłocznie wymienić go na nowy. Używanie niesprawnego rozłącznika może być bezpośrednią przyczyną pożaru.

Dane techniczne:

• Napięcie znamionowe: 1000 VDC
• Napięcie izolacji: 1200 VDC
• Wytrzymałość impulsowa: 8 kV
• Znamionowy prąd ciągły: 32 A
• Możliwość załączania / rozłączania prądów: do 250 A
• Ilość biegunów: 2
• Złącza MC4: 2 x 2
• Odporność na promieniowanie UV: TAK
• Stopień ochrony: IP66
• Temperatura pracy: -5 St.C + 60 St.C
• Materiał obudowy: Poliwęglan
• Rozstaw otworów montażowych: 87,6 x 144,2 [mm]
• Wymiary (wys. x sz. x gł.): 175 x 104 x 104 [mm]
• Wymiary ze złączami (wys. x sz. x gł.): 245 x 104 x 104 [mm]
• Waga netto: 650 g

Warianty podłączenia oraz schemat instalacji:
