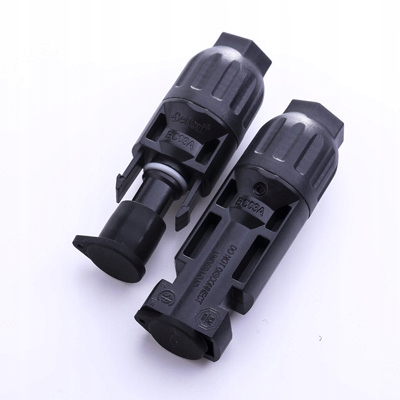

Komplet konektorów MC4 Firmy Betteri BC03A

na kabel PV wraz z pinami (+) i (-).

Wysokiej klasy konektory, które są używane w Mikroinwerterach firmy Hoymiles i świetnie się sprawdzają w instalacjach opartych właśnie na tych mikrofalownikach. Doskonale są spasowane, kompatybilne i bez żadnych nieprawidłowości tworzą bezawaryjną instalację fotowoltaiczną. Nadają się również do pozostałych instalacji wyposażonych w inne falowniki i różne panele fotowoltaiczne.

Zestaw konektorów niezbędny podczas łączenia paneli solarnych w instalacjach fotowoltaicznych.

Trwałość oraz jakość wykonania, gwarantują długą żywotność produktu. Klasa ochrony IP67 zapewnia wodoodporność oraz pyłoodporność.

Konektory odporne są również na promienie UV

Parametry techniczne

Ogólne

• Prąd znamionowy: 30A
• Napięcie znamionowe: 1000V DC(TUV), 600/1000V DC(CSA)
• Rezystancja styków: ≤0.5mΩ
• Rezystancja izolacji: ≧400MΩ
• Napięcie znamionowe udarowe: 6000V
• Kategoria antyprzepięciowa: Ⅲ
• Klasa odporności złącza na zanieczyszczenia: 2 (sparowane)
• Wodoodporność: IP67 (1m, 1h)
• Kategoria palności: UL94-V0
• Klasa wg IEC: Ⅱ
• Zakres temperatur: -40℃~+85℃

Specyfikacja złącza

• Gniazdo: 1 Pin
• Pasuje do żył: 2.5/4.0/6.0 mm² lub 14/12/10 AWG
• Zewnętrzna średnica kabla: 5~6.8 mm

Użyte materiały

• Osłona: PC (poliwęglan)
• Styk: Miedź/Stop miedzi i cynku
• Powierzchnia styku: Cynowane/Posrebrzane
• Uszczelka: silikon

Standardy

• EN 6285: 2014: IEC - Wymagania i testy bezpieczeństwa
• UL6703: USA i Canada - Wymagania i testy bezpieczeństwa
• Zgodność z RoHS: Tak

Wymiary

• Długość: 56.8 mm (męskie), 59.2 mm (żeńskie)
• Szerokość: 19.0 mm
• Wysokość: 19.0 mm
• Waga: 7.60 g (męskie), 9.53 g (żeńskie)
