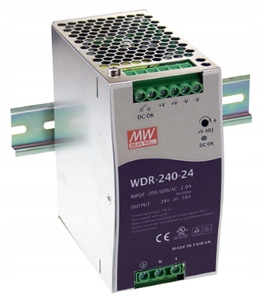

Napájací zdroj 24v 10a 240 W priemer WDR-240-24

Wyjście

800ms, 150ms @ 400Vac

1500ms, 150ms @ 230Vac (100% obciążenia)

18ms @ 400Vac

18ms @ 230Vac (100% obciążenia)

Napięcie wyjściowe 24V Zakres regulacji napięcia wyjściowego 24-28Vdc Prąd wyjściowy 10.0A Moc wyjściowa 240W Stab. Uwy w ƒ zmian Uwe ±120mV Stab. Uwy w ƒ zmian Obc. ±240mV Czas rozruchu Czas podtrzymania Pasmo dynamiczne - Startowy ładunek pojemnościowy -

Wejście

Napięcie wejściowe - Zakres napięcia wejściowego 85-264 VAC 120-370 Vdc Nominalna częstotliwość wejściowa - Zakres częstotliwości wejściowych 47-63Hz Prąd wejściowy 1.00A @ 400Vac,

50A

0.84 @ 400Vac

0.84 @ 230Vac (100% obciążenia)

2.00A @ 230Vac Wydajność przy 100% obciążenia 91.0% Max. Prąd rozruchowy Współczynnik Mocy Prąd upływu 3.5mA @ 530Vac

Dane techniczny

Obudowa Aluminiowa Wymiary (wys x szer x gł) 63 x 125.2 x 113 mm Waga 1.06 kg Wskaźnik Dioda LED System chłodzenia konwekcja Terminal wejściowy M 2.5 x 3 Terminal wyjściowy M 2.5 x 4

Środowisko / zabezpieczenie / niezawodność / bezpieczeństwo / EMC

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC

I/P-O/P, I/P-FG, O/P-FG:100M Omów / 500VDC / 25℃/ 70% RH

Zakres temperatur pracy -20°C do +70°C Zakres temperatur przechowywania -40°C do +85°C Wskaźnik spadku mocy - Wilgotność pracy 20 - 90% RH (bez kondensacji) Odporność na wstrząsy - Odporność na wibracje 10 -500Hz 2G 10min @ 1 cykl dla 60min dla osi dla wszystkich kierunków X, Y, Z Zabezpieczenie przepięciowe 29 ~ 33V (auto naprawa, dopóki usterka nie zostanie usunięta) Zabezpieczenie przeciążeniowe Ponad 105% do 150% nominalnej mocy wyjściowej (stałe ograniczenie prądu, urządzenie wyłączy się po 3 sek, Automatyczne odzyskiwanie po 1 minucie gdy usterka zostanie usunięta) Zabezpieczenie termiczne powyżej 140°C wyłączenie napięcia wyjściowego, auto naprawa po spadku temperatury Zwarcie - Stopień ochrony IPx0 Ochrona przed porażeniem prądem - MTBF min. 141.1K godz. MIL-HDBK-217F (25°C) Izolacja galwaniczna Zakłócenia radioelektryczne Zgodność z EN55022 (CISPR22), EN61204-3 klasa B, EN61000-3-2,-3 Odporność radioelektryczna Zgodność z EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3 poziom A dla przemysłu lekkiego Standardy bezpieczeństwa Zatwierdzone UL508, IEC60950-1 CB ITE - CE Tak

Zastosowanie

• CCTV
• Systemy parkingowe
• Myjki ultradźwiękowe

• Dzwonki do drzwi
• Urządzenia gospodarstwa domowego
• Systemy sterowania bramami

• Prysznice powietrzne
• Rejestratory czas
• Biletomaty

Napięcie WY (nominalne): 24V

Napięcie WY (zakres): 24-28V

Prąd WY (nominalny): 10A

Prąd WY (zakres): 0-10A

Moc ciągła (nominalna): 240W

Napięcie WE (nominalne): 110V/230V

Napięcie WE (zakres): 180-550V

Typ zasilacza: Stałonapięciowy

Regulacja napięcia (potencjometrem): tak

Regulacja prądu (potencjometrem): nie

Dimming (funkcja ściemniania): nie

Sprawność (dla 100% obciążenia): 91 %

PFC: tak

Zabezpieczenia: Przepięciowe / Przeciążeniowe / Zwarciowe / Termiczne

Stopień ochrony: IP20

Certyfikaty: CE, UL, TUV, CB, EMC

Materiał obudowy: Metal

Chłodzenia: Pasywne (swobodny obieg powietrza - konwekcja)

Wymiary [mm]: 63x125,2x133,5mm

Gwarancja: 3 lata
