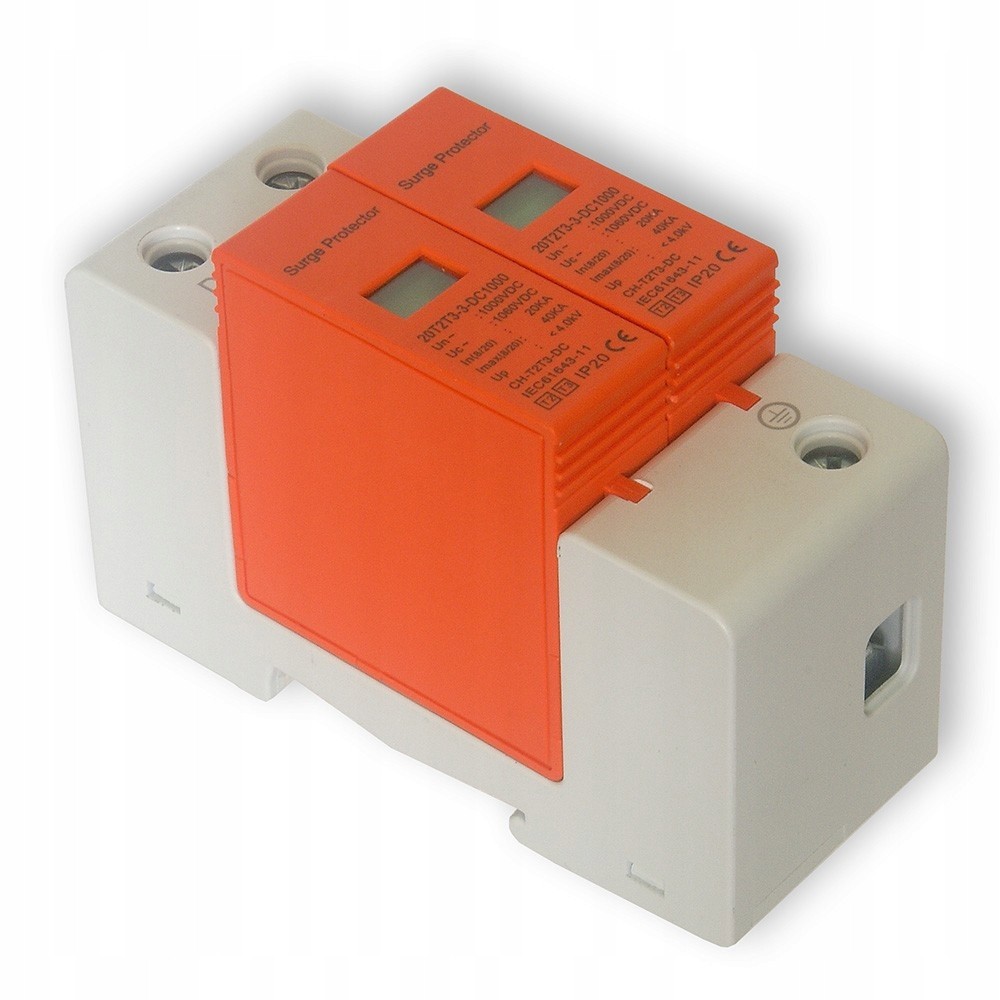

Ogranicznik przepięć Fotowoltaika 1000V DC 2P, 20/ KOD: SOLINV-147

Ogranicznik przepięć do systemów fotowoltaicznych 1000 VDC, 20/40 kA, typ2, 2 moduły. Ograniczniki DC zostały opracowane specjalnie dla systemów bezpośrednich sieci fotowoltaicznych (PV).

DANE TECHNICZNE:

Symbol: 20T2T3-3-DC-1000

Maks. napięcie robocze (Uc): 1060 V DC

Znamionowy prąd wyładowczy (In, 8/20 μs): 40/20 kA

Poziom ochrony (Up): <4,0 kV

Zalecany bezpiecznik: 125 A gG

Dopuszczalny prąd zwarciowy: 25 kA/AC

Czas reakcji: <25ns

Prąd wyciekowy przy Uc: <1,5mA

Poziom ochrony: IP 20

Temperatura otoczenia: –40 °C ÷ +80 °C

Złącze: Zaciskowe na śrubę

Urządzenia ochronne wbudowane: warystor

Sposób montażu: szyna TH 7,5×35 mm

Styk sygnałowy: BRAK

Wskaźnik poprawności działania: Czerwony wskaźnik optyczny

Rozmiar przewodu do połączeń: drut: 6 ÷ 35 mm², linka: 6 ÷ 25 mm²

Odporność obudowy na ogień: UL94-V0

UWAGA: Ogranicznik przepięć ulega zużyciu podczas użytkowania i z tego powodu należy dokonywać okresowych pomiarów parametrów. W przypadku zużycia należy wymienić wkładki.
