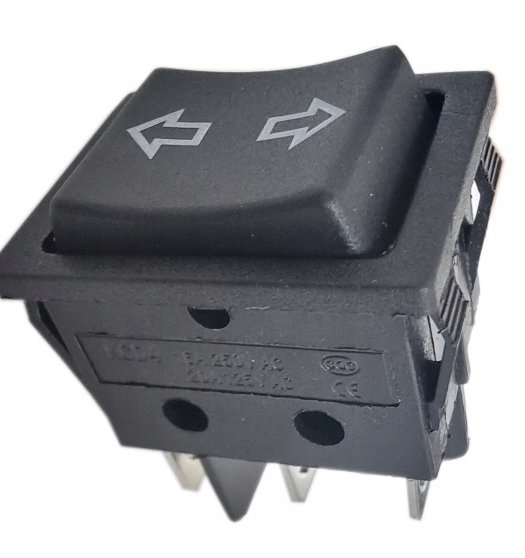

PRZEŁĄCZNIK DO STEROWANIA SILNIKAMI I SIŁOWNIKAMI ELEKTRYCZNYMI

Przełącznik umożliwia łatwe sterowanie siłownikami elektrycznymi na napięcie stałe 12-36V DC jak i silnikami prądu przemiennego AC (np. małe silniczki na 230V)

Maksymalne obciążenie przełącznika 5A.

.

Przełącznik ma JEDEN stabilny stan - pozycja środkowa czyli silnik/siłownik wtedy nie pracuje.

Oraz posiada DWA stany chwilowe (lewo/prawo) - silnik będzie tak długo działać w daną stronę jak długo trzymamy przycisk w lewo/prawo.

Po zwolnieniu przycisku wraca on sam do pozycji środkowej - silnik zostaje zatrzymany.

.

Jest to najprostsze sterowanie popularnymi siłownikami POWERJACK itp., które posiadają wbudowane krańcówki. Po prostu aby np. wysunąć siłownik wystarczy nacisnąć i trzymać przełącznik w boczną pozycję np. lewą, siłownik zacznie się wysuwać a zatrzyma gdy dojdzie do swojej krańcówki lub gdy wcześniej zwolnimy klawisz przełącznika (wróci on sam w  pozycję środkową STOP). Analogicznie sterujemy chowaniem się siłownika. Oczywiście jeśli siłownik jest w ruchu czyli np się wysuwa a chcemy zmienić kierunek ruchu to należy najpierw zatrzymać siłownik (zwolnić przycisk w pozycję środkową) a dopiero gdy siłownik się zatrzyma (zwykle 1-2 sekundy) należy przełączyć przycisk w drugą stronę.

.

Poniższy schemacik pokazuje najprostsze podłączenie przełącznika do siłownika (prądu stałego 12V) i zasilania czyli np. zasilacz czy akumulator.

Jak widać 2 przewody z siłownika podłączamy do środkowych pinów przełącznika.

Masę zasilania (minus) podłączamy do 2 pinów jednocześnie po przekątnej przełącznika.

Natomiast zasilanie od strony plusa podłączamy do pozostałych 2 pinów jednocześnie po drugiej przekątnej przełącznika.

Zawsze należy zastosować bezpiecznik B o wartości odpowiedniej dla danego siłownika (zwykle 1-2A)

.

Maksymalne obciążenie przełącznika 5A (chwilowo max 6A),

Maksymalne napięcie na przełącznik 50VDC lub 230VAC

.

Za pomocą przełącznika można też sterować lewo/prawo małymi silnikami 230VAC,. np mini silniki wolnoobrotowe. Często w takim przypadku wystarczy wykorzystać tylko 3 styki przełącznika.

Wymiary przełącznika orientacyjne jak na rysunku obok:

.

Przełącznik posiada podłączenie na popularne konektory samochodowe 6,3mm

.

Przełączniki są fabrycznie nowe.
