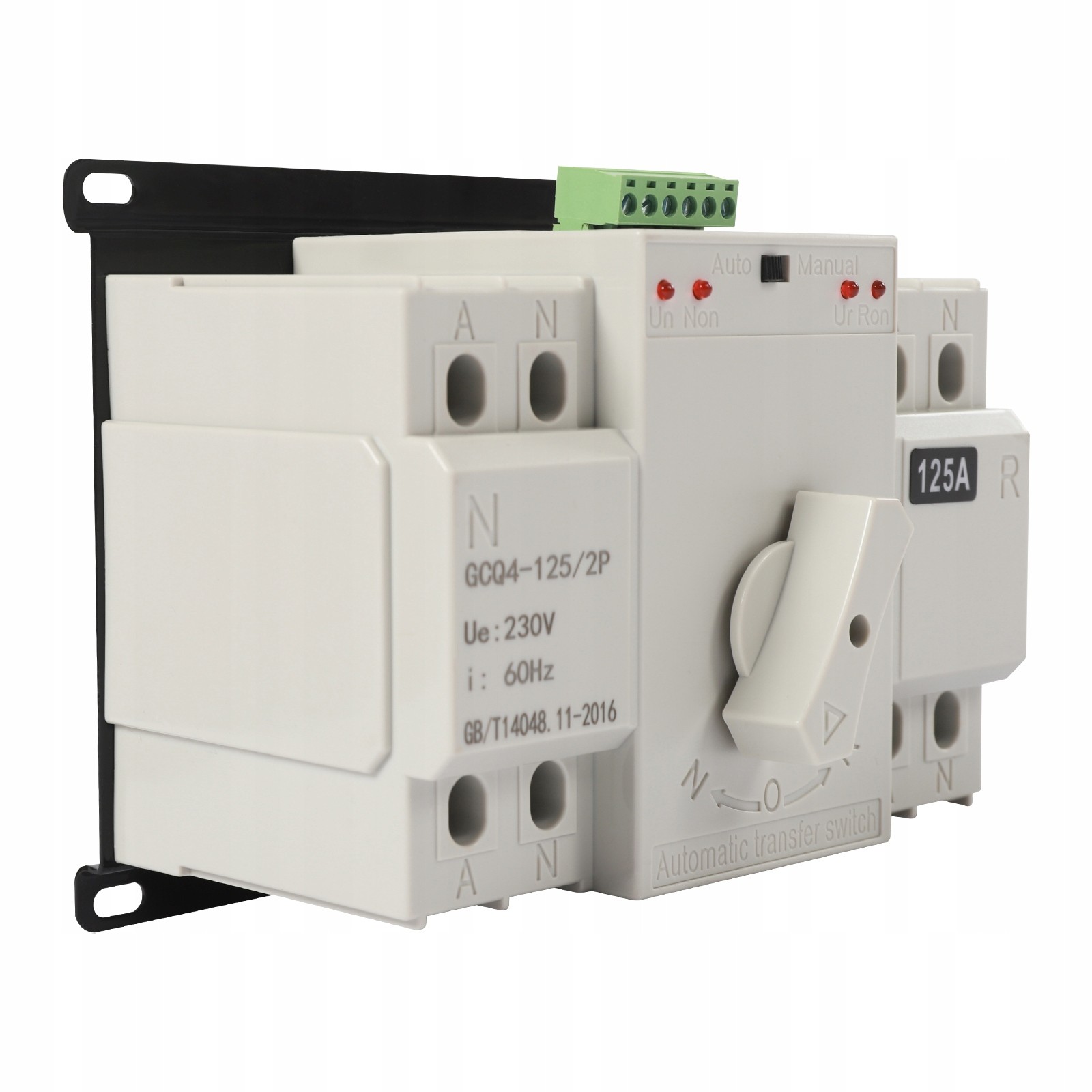

Miniatúrny dvojitý prepínač energie

Miniaturowy podwójny przełącznik zasilania

Może być stosowany tylko do użyteczności publicznej lub generatorów.

Główne cechy

Trwały: Wysokiej jakości plastik i czerwona miedź sprawiają, że produkt jest wysoce przewodzący, wytrzymały i pozostanie praktyczny bez potrzeby częstej wymiany.

Dobra wydajność: Dzięki płytce drukowanej i silnikowi z cewką z czystej miedzi, ten produkt jest stabilny, niezawodny i bezpieczny, z niskim poziomem hałasu i ochroną IP54, aby zapewnić Ci bezpieczne użytkowanie.

Łatwy do życia z: Ten przełącznik może być używany do wykrywania, czy zasilanie jest normalne, czy nie, i w krótkim czasie (≤ 2s), aby osiągnąć konwersję między normalnym zasilaniem a zasilaniem awaryjnym, zapewniając normalne użytkowanie w przypadku awarii zasilania.

Łatwa obsługa: dwa tryby pracy (automatyczny + ręczny), uchwyt przełącznika sterowania ręcznego, wyraźne wskazanie, cztery wskaźniki, port okablowania w kształcie litery U, połączenie prądu gaśniczego EPS, szczegółowa instrukcja, aby zapewnić, że możesz go łatwo używać. A dostęp do świateł sygnalizacyjnych ułatwia obserwację z zewnątrz skrzynki.

Kompaktowa konstrukcja: Jego kompaktowe wymiary (6*5,3*4,3 cala) i zintegrowana konstrukcja pozwalają na zainstalowanie tego produktu w skrzynce rozdzielczej wraz z wyłącznikami automatycznymi itp.

Zakres stosowania

Odpowiedni dla AC 60HZ, napięcie znamionowe 230V, prąd znamionowy do 125A (system 2-przewodowy) - przewody pod napięciem, jedna linia neutralna, podwójne sieci zasilające itp. Normalnym zasilaniem jest zasilanie miejskie, natomiast zasilaniem rezerwowym może być zasilanie solarne, zasilanie oświetlenia ulicznego, zasilanie bateryjne lub dowolne jedno zasilanie AC 230V. Może być szeroko stosowany w domach, hotelach, szkołach, restauracjach, bankach, szpitalach .

Specyfikacja

Biały

Styl: nowoczesny

Materiał: plastik, miedź

Rodzaj mocowania: Śruba

Rodzaj instalacji: pozioma lub pionowa

Typ siłownika: Obrotowy

Poziom ATS: poziom CB

Poziom użytkowania: AC-33iB

Czas konwersji: ≤2S

Metoda konwersji: samowstrzyknięcie

Tryb pracy: automatyczny i ręczny

Funkcja wyświetlania: wskaźnik świetlny wyświetlacza

Liczba biegunów: 2 szt

Otwór: M6

Napięcie znamionowe: 230V

Częstotliwość znamionowa: 60 Hz

Prąd znamionowy: 125A

Znamionowe napięcie izolacji: 400V

Napięcie robocze: AC 220 V

Znamionowy prąd zwarciowy: 3KA

Montaż części: G

Zgromadzenie końcowe: 05

Kalibracja: S

Stopień ochrony: IP54

Temperatura otoczenia: -5-40°C/23-104°F

Miejsce instalacji: wysokość <2000 m/6561,68 stopy

Przekrój drutu: 1,5-35 mm²

Rozmiar instalacji (długość * szerokość): 13.6*12.5 cm

Rozmiar produktu: 15.4*13.6*10.9cm

Rozmiar opakowania: 19*18.5*15cm

Waga brutto: 1,25 kg

Uważaj

1. Przed zakupem należy zwrócić uwagę na rozmiar puszki przyłączeniowej, na wypadek gdyby nie można było jej zamknąć.

2. Baterii tego produktu nie można wymienić.

3. Należy pamiętać, że przełącznik nie może włączać ani wyłączać generatora.

4. Ten produkt należy do konserwacji i instalacji elektrycznej, a operator musi posiadać świadectwo kwalifikacji elektryka i podjąć niezbędne środki zabezpieczające przed wyłączeniem zasilania i izolacją.

5. Zasilanie wspólne/rezerwowe powinno być zasilaniem AC 230V. Jeśli jest to zasilacz DC lub niskonapięciowy, należy go przerobić na zasilacz AC 230V za pomocą falownika. Podczas procesu konwersji cewka może normalnie pracować przy 85% -110% znamionowego napięcia roboczego. Zbyt niskie napięcie w cewce może spowodować przegrzanie lub spalenie cewki.

6. Proszę sprawdzić integralność ATS przed instalacją, włączyć lub wyłączyć ATS za pomocą uchwytu operacyjnego, sprawdzić, czy transmisja jest elastyczna i wykryć generowanie i odłączanie normalnych i rezerwowych obciążeń mocy na każdym etapie.

7. Przełącznik z funkcją ochrony przed wyciekiem nie może być zainstalowany na górnym końcu podwójnego wyłącznika zasilania. W razie potrzeby można go zainstalować na dolnym końcu podwójnego przełącznika zasilania, w przeciwnym razie przełącznik będzie często się wyłączał.

8. W trybie automatycznym mocne obracanie dźwignią wyłącznika zasilania spowoduje uszkodzenie przełącznika transferu. W trybie ręcznym należy go ręcznie przełączyć na zasilanie, obracając rączką.

9. Gdy używany jest normalny zasilacz i zapasowy zasilacz, przełącznik nada priorytet normalnemu zasilaniu.

10. Jest to przełącznik CB.Podczas przełączania zasilanie zostanie odcięte na 1-2s, a komputer zostanie wyłączony.

11. Wilgotność względna w miejscu instalacji nie powinna przekraczać 50%, gdy maksymalna temperatura osiągnie 104°F i więcej, gdy minimalna temperatura osiągnie 23°F. Na przykład, jeśli temperatura wynosi 77°F, wilgotność względna wynosi 90%. Należy podjąć specjalne środki, aby poradzić sobie z okazjonalną kondensacją na powierzchniach produktu w wyniku zmian temperatury. Średnia 24-godzinna temperatura nie powinna przekraczać 95°F.

12. Przed użyciem przeczytaj całą instrukcję obsługi. I zwróć szczególną uwagę na dołączone instrukcje bezpieczeństwa.

13. Ze względu na niewielką różnicę kolorów spowodowaną fotografowaniem światła i pomiarem ręcznym, występuje błąd 1-3 cm.Jeśli nie masz nic przeciwko, pozwól złożyć zamówienie.

Pakiet zawiera

1* Automatyczny przełącznik transferowy podwójnej mocy

1* Instrukcja w języku angielskim
