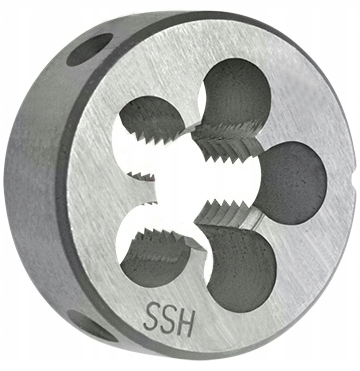

NARZYNKA M20X2,50mm

Narzynka wykonana ze stali stopowej narzędziowej NC6 (W-1.2063) o twardości 60°HRc (+/-1°). Hartowana w oleju, charakteryzuje się dużą odpornością na ścieranie zwłaszcza do temperatury 200°C.

Narzynka posiada szlifowany zarys gwintu o kącie 60°, 5 -otworów wiórowych do odprowadzania wiórów i otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø 45x18mm.

Narzynka okrągła do gwintu metrycznego zwykłego prawoskrętnego wg. ISO DIN-13, w klasie podstawowej do najczęściej stosowanych tolerancji gwintu zewnętrznego wg. ISO (6g).

Narzynka z nakrojem 1,75P przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze:

• stali konstrukcyjnej węglowej
• stali niskostopowej
• stali o wytrzymałości do Rm < 600MPa
• metali nieżelaznych
• utwardzanego tworzywa sztucznego

Zgodne z normą DIN-EN 22 568 (dawniej DIN-223)

Zalecana średnica wałka pod gwintowanie narzynką M20x2,50mm to średnica ø 19,79mm.

W celu lepszego wykonania gwintu zaleca się użycie środka chłodząco-smarującego.
