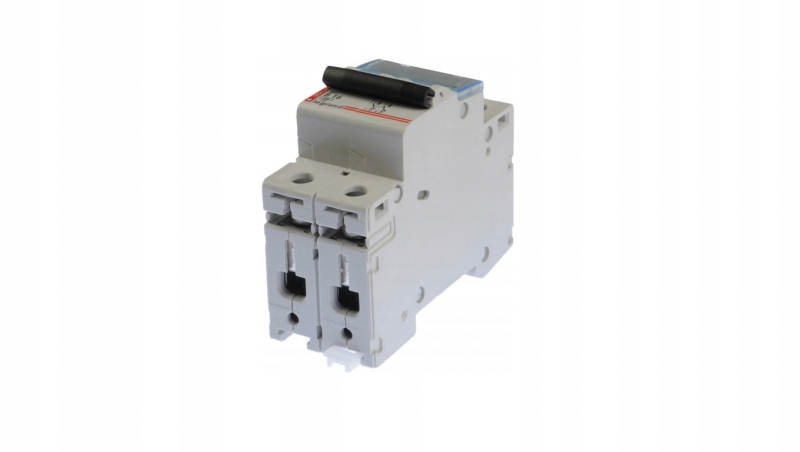

Wyłącznik nadprądowy S 302 2P B 16A 6000A TX3

Producent: Legrand

Wyłączniki nadprądowe S 300 i S 310 serii TX³ zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń. Rozwiązanie dolnego zaczepu oraz przesłony zacisków sprawiają, że montaż oraz oprzewodowanie aparatu są proste i wygodne. Dużą zaletą aparatury serii TX³ jest współpraca z urządzeniami wyposażenia pomocniczego takimi jak: styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne.Wyłączniki nadprądowe S 300 TX³Zdolność zwarciowa: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2).Dostępne charakterystyki czasowo-prądowe: B, C i D.Wykonywane na prądy znamionowe od 0,5 do 63 A.Wykonania:•jednobiegunowe (S 301 TX³),•dwubiegunowe (S 302 TX³),•trójbiegunowe (S 303 TX³),•czterobiegunowe (S 304 TX³).Wyłączniki nadprądowe S 310 TX³Zdolność zwarciowa: 10000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2).Dostępne charakterystyki czasowo-prądowe: B i C. Wykonywane na prądy znamionowe od 0,5 do 63 A.Wykonania:•jednobiegunowe (S 311 TX³),•dwubiegunowe (S 312 TX³),•trójbiegunowe (S 313 TX³),•czterobiegunowe (S 314 TX³).Wyłączniki nadprądowe serii S 300, dwubiegunowe S 302Napięcie znamionowe: 400 V ACStopień ochrony: Montaż: szyna TH35 Kolor: szary RAL 7035 Prąd znamionowy: 16 ACharakterystyka: B Zwarciowa zdolność łączenia: 6 kANapięcie maksymalne: 440 V ACTrwałość mechaniczna: 20000 przestaw.Częstotliwość znamionowa: 50 do 60 HzLiczba biegunów: 2 Napięcie izolacji: 500 VTrwałość łączeniowa: 4000 łączeńNapięcie minimalne: 12 V AC

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Do instalacji podtynkowych tak
• Głębokość wbudowania 44
• Jednocześnie rozłączany biegun N nie
• Klasa ograniczenia energii 3
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400
• Napięcie znamionowe izolacji Ui 500
• Prąd znamionowy 16
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Zakres częstotliwości 50 ... 60
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 6
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 6
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4
