Funkcja:

Zakres zastosowania: Zakres zastosowania to 1W‑100W, 9V‑28V, odpowiedni dla paneli słonecznych 9V 12V 18V 24V do ładowania akumulatorów, kadmu niklowego, wodoru niklowego, akumulatorów litowych (zestawów akumulatorów), turbin wiatrowych, słonecznych oświetleń ulicznych itp.

2. Regulowane napięcie wyjściowe: Napięcie wyjściowe można regulować dowolnie, automatyczne sterowanie CC CW (może obsługiwać pojedynczą lub wielokomórkową baterię litową lub fosforan żelaza litowego, diodę LED o dużej mocy itp.)

3. Kompletne zarządzanie ładowaniem: Pełne zarządzanie ładowaniem akumulatora, częstotliwość przełączania PWM: 300KHz, stały prąd ładowania ustawiony przez rezystor zewnętrzny (wstępnie ustawiony 5000mA/2000MA), ładowanie strumieniowe dla głęboko rozładowanej baterii.

4. Wskazanie stanu ładowania: Podwójne wskazanie stanu ładowania i stanu końca ładowania (czerwone światło jest włączone podczas ładowania, niebieskie światło jest włączone, gdy w pełni naładowane, a czerwone światło miga, a niebieskie światło jest zawsze włączone, wskazując, że akumulator nie jest podłączony).

5. Ochrona przed odwrotnym połączeniem: Posiada ochronę przed odwrotnym połączeniem z niskim spadkiem napięcia i nie działa po podłączeniu wstecznym, zapobiegając uszkodzeniu płyty ładującej.

Specyfikacja:

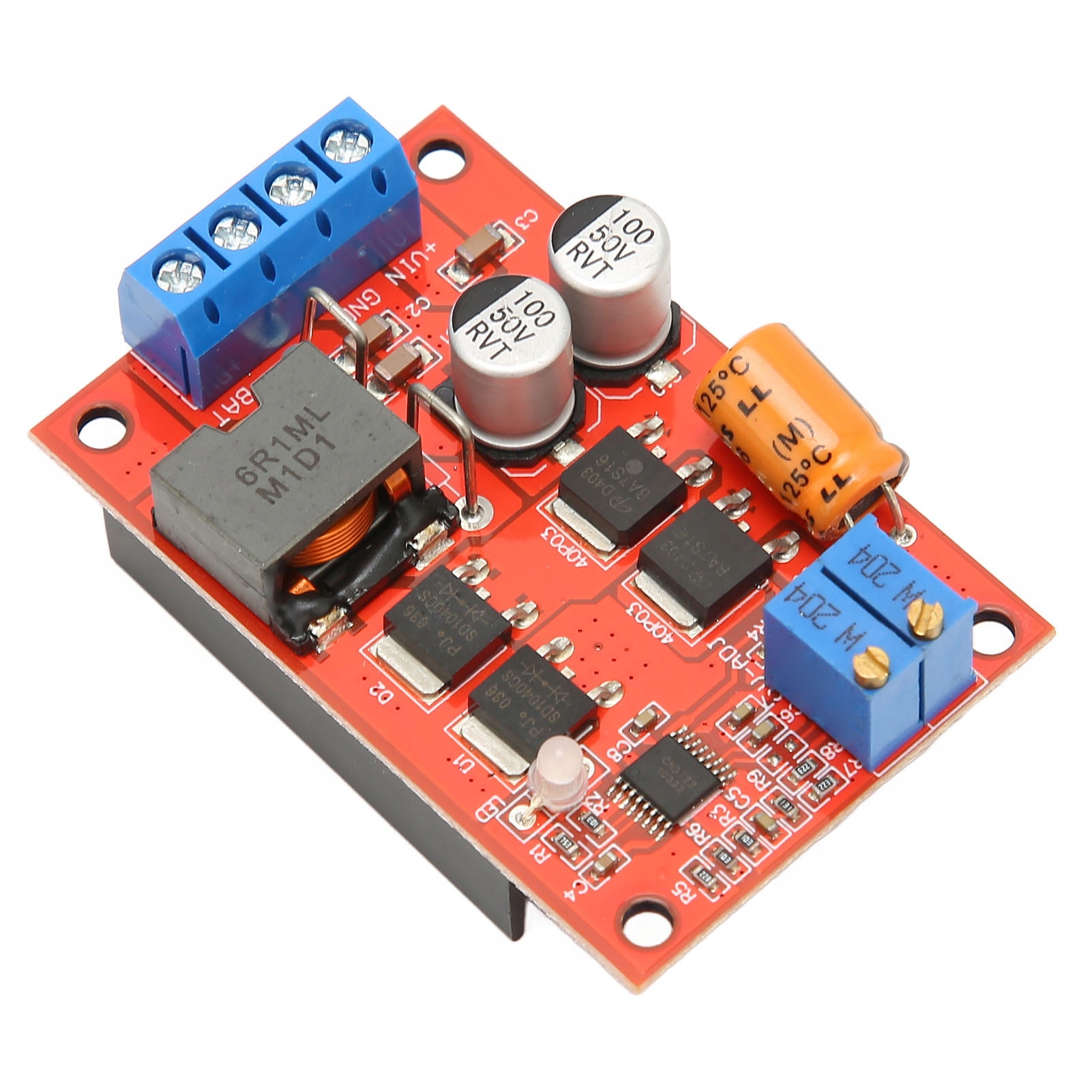

Typ przedmiotu: Solar Charge Controller

Materiał: PCB

Moduł Natura: z prawdziwą funkcją śledzenia maksymalnego punktu mocy MPPT Solar, automatycznym i inteligentnym zarządzaniem ładowaniem, niskie zużycie energii

Napięcie wejściowe: Dc 8-28v Napięcie wejściowe DC (zakaz wejścia mocy Ac)

Napięcie wyjściowe: Dc 5-26v Stupless Regulowane

Prąd wyjściowy: 2A 5A (Istnieją dwa rodzaje maksymalnego prądu ładowania: wersja 5A, wersja B 2A wersja z 5a jest domyślnie dostarczana)

Wskaźnik ładowania: Czerwone światło szybkiego ładowania jest włączone, czerwone i niebieskie światło migają alternatywnie po pełnym naładowaniu. Automatycznie zatrzymuj się, gdy jest pełna.

Funkcja Mppt: Automatyczna funkcja śledzenia maksymalnego punktu mocy Mppt, może w pełni wykorzystać ładowanie energii słonecznej

Minimalna różnica napięcia: 1v (ponieważ jest to moduł regulatora napięcia kroczącego w dół, napięcie wejściowe jest co najmniej 1v wyższe niż wyjście)

Ultra niskie zużycie energii: przyjąć ultra niską konstrukcję dropout, aby osiągnąć niskie zużycie energii i wyższą wydajność konwersji, profesjonalnie dostosowane do paneli słonecznych

Temperatura operacyjna: klasa przemysłowa (-40℃ do +85℃)

Regulacja obciążenia: ±1%

Szybkość regulacji napięcia: ±0,5%

Wydajność konwersji: Maksymalna: 93% Szczyt: 95% Różne warunki oświetlenia różnią się.

Metoda ładowania: W pełni automatyczny i inteligentny trzystopniowy tryb ładowania. Samodzielne śledzenie energii słonecznej automatycznie dostosowuje prąd ładowania

Brak prądu obciążenia: 3ma może łatwo uruchomić się automatycznie nawet w słabym świetle słonecznym rano, eliminując potrzebę ręcznych przełączników.

Ochrona przed wstecznym połączeniem wejściowym: Mos Tube Ultra Low Dropout Anti-Reverse Connection Protection, połączenie wsteczne wejściowe nie działa.

Ochrona przepływu wyjściowego: Skutecznie zapobiega przepływowi energii elektrycznej baterii z powrotem do płyty ładowania w nocy

Metoda okablowania: z końcami

Napięcie Mppt: Dobrowolnie regulowane, napięcie Mppt różnych modułów słonecznych jest inne, niskie zużycie energii, zmniejszenie strat mocy. Funkcja Mppt może skutecznie zapobiec napięciu panelu słonecznego przeciągnięciu na śmierć przez baterię, a tym samym ładowaniu powoli

Lista pakietów:

1 xSolar Charge Controller

Uwaga:

W przypadku pierwszego ładowania należy dostosować napięcie wyjściowe przed wyjściem i dokładnie monitorować napięcie akumulatora, aby zapobiec przeładowaniu. Nie ładować niechronionych baterii litowych
