Stacja lutownicza WEP 992DA+ Hotair + Kompresor + Mocna Grotówka 75W z wyciągiem oparów

+DODATKI

• Możliwość zaprogramowania 3 programów / 3 profili  pracy
• Wyświetlacz ciekłokrystaliczny, nie tak jak w innych stacjach i innych producentów LED
• Wskaźnik siły nadmuchu na wyświetlaczu ciekłokrystalicznym.
• Mocna grotówka z oryginalnym elementem grzejnym 75W
• Funkcja korekcji temperatury
• System SLEEP
• Możliwość podłączenia chwytaka podciśnieniowego do podnoszenia elementów.

SET1271

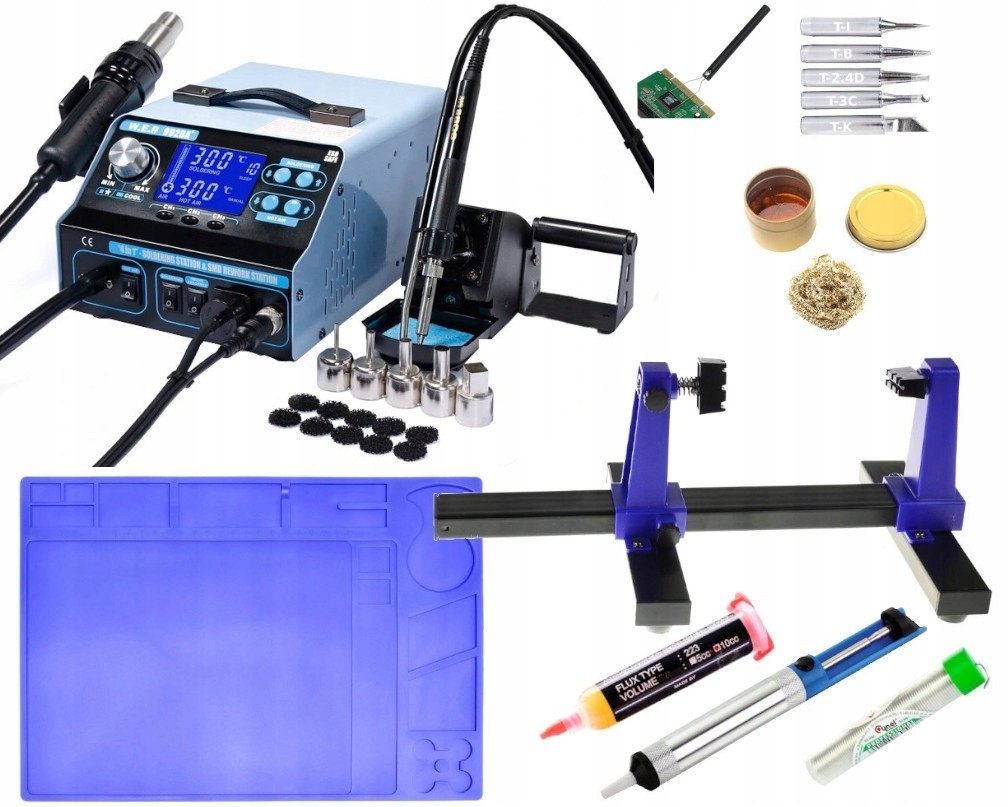

Co w zestawie:

• Stacja lutownicza WEP 992DA+ z wyciągiem oparów
• Podstawka pod kolbę hotair
• Podstawka pod kolbę grotową wraz z gąbką czyszczącą
• Kolba grotowa 908B z grotem T-B z wyciągiem oparów
• Chwytak do podnoszenia układów
• Przewód zasilania
• Filtry węglowe do wyciągu oparów z kolby grotowej

Komplet dysz :

• dysza okrągła o średnicy 2.5 mm 1124
• dysza okrągła o średnicy 4.4 mm 1130
• dysza okrągła o średnicy 6 mm 1196
• dysza okrągła o średnicy 9 mm 1197
• dysza kwadratowa 12x12 mm 1313

Dodatki

• Mata antystatyczna silikonowa
• Topnik Flux 223 do SMD i BGA
• Podstawka montażowa do płyt ZD-11E
• Cyna z topnikiem w fiolce 1mm
• Czyścik do grota lutowniczego z kalafonią
• Odsysacz do cyny aluminiowy

Komplet grotów 900M

• Grot 900M STOŻEK T-I Silver śr 0.2 mm
• Grot 900M STOŻEK T-B Silver śr 0.5 mm
• Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
• Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
• Grot 900M ŚCIĘTY NÓŻ T-K Silver  5.0 mm

Dodatki do stacji

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Podstawka montażowa umożliwia montaż płyt o długości do 200mm możliwość regulacja w zakresie 360°. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt.

Czyścik do grotów zbudowany z wiórek mosiądzu o wysokiej trwałości,nie wymagających zamaczania w wodzie,używanie czyścika nie wychładza grota w przeciwieństwie do konwencjonalnej gąbki,czyszcząc grot czyścikiem uzyskasz lepszy efekt niż normalna gąbka.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Topnik w żelu RMA-223 10cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC

Wysokiej jakości Mata ESD antystatyczna silikonowa z wyprofilowanymi 15 przegródkami poprawiająca komfort i bezpieczeństwo pracy w każdym serwisie

Odsysacz cyny służący do usuwania spoiwa lutowniczego. Jest to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką

Mata silikonowa

• Termoodporna do 530°C
• Elastyczna, powraca do pierwotnego kształtu
• Antypoślizgowa, nieprzylepna, izolacyjność
• 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów.
• Komfortowa i bezpieczna praca.
• Podkładka została wyposażona w linijkę o długości 24 cm
• Wymiary: 35x25cm
• Grubość: 0.5cm
• Waga: 390g

Wysokiej jakości MATA SERWISOWA używana w serwisach różnego rodzaju: GSM, elektronicznych, komputerowych.

Mata jest termoodporna do 530C, idealnie sprawdza się w trakcie prac lutowniczych.

Dzięki zastosowaniu silikonu mata jest elastyczna i nie ślizga się powierzchni i elementy wtrakcie prac serwisowych nie przemieszczają się.

Mata posiada 15 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów, co podnosi komfort i bezpieczeństwo pracy.

Posiada również linijkę o długości 24cm.

Przykładowe zastosowanie maty obok

Podstawka montażowa, uchwyt na płyty PCB ZD-11E

• Umożliwia montaż płyt o długości do 200mm
• Regulacja w zakresie 360°C
• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt

Cechy:

• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB
• Rozmiar urządzenia: 300x165x125mm
• Maksymalny rozmiar płyty 200x140mm

Podstawka montażowa to idealny pomocnik do mocowania płyt drukowanych i innych płyt.

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów

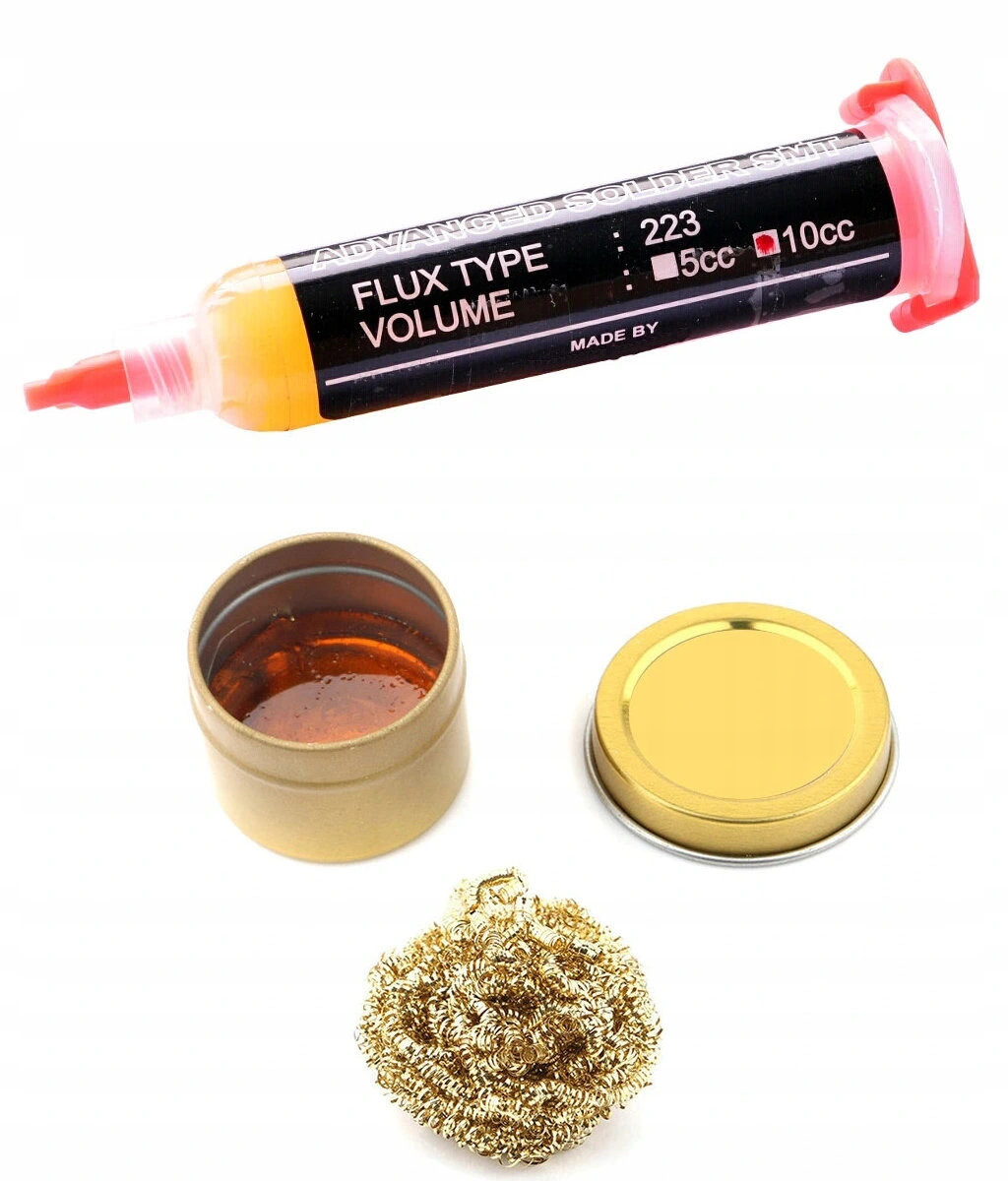

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika

Kalafonia charakteryzuje się bardzo dobrą jakością, zawiera dodatkowe aktywatory ułatwiających lutowanie.

░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

W trakcie procesu lutowniczego na grocie pozostają tlenki metali i inne zabrudzenia, które wpływają na przewodność cieplną grota, tzn temperatura jest niższa, grot ulega wcześniejszemu zużyciu.

Czyścik do grotów:

• zbudowany z wiórek mosiądzu o  wysokiej trwałości,
• nie wymagających zamaczania w wodzie,
• używanie czyścika nie wychładza grota w przeciwieństwie do konwencjonalnej gąbki,
• czyszcząc grot czyścikiem uzyskasz lepszy efekt niż normalna gąbka,
• czyścik posiada poręczną obudowę z uchwytem i anty poślizgowym podkładem.

Korzyści z korzystania z czyścika do grotów

• nie uszkadza końcówek lutowniczych tzn. grotów
• szybszy cykl pracy
• oczyszczony grot ma lepsze właściwości cieplne
• nie rdzewieje i nie ślizga się po stole warsztatowym

Waga z opakowaniem: 30g

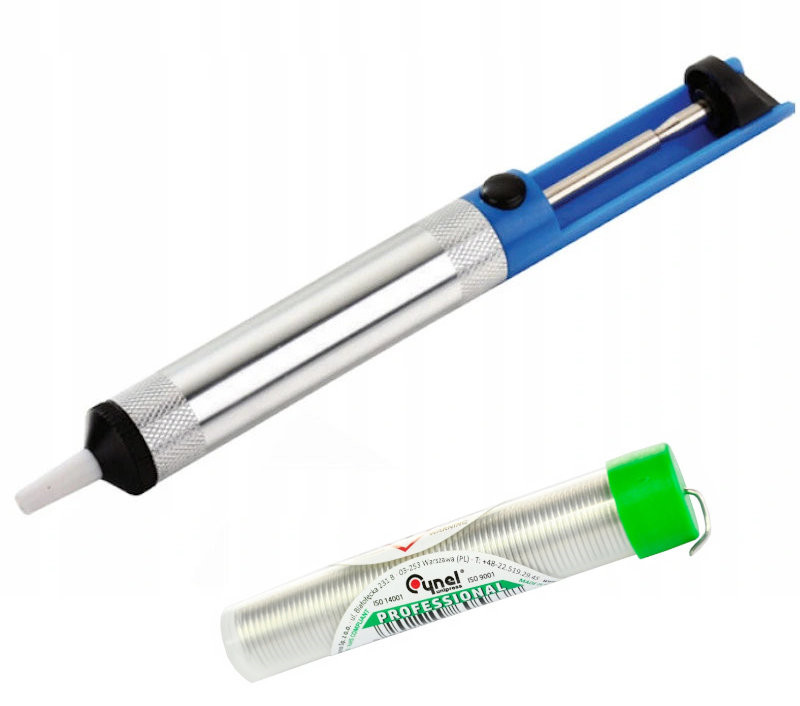

Odsysacz to solidna konstrukcja o wysokiej mocy ssącej, umożliwiająca pracę jedną ręką. Odsysacz jest zbudowany z odpornej, trwałej końcówki.

Parametry techniczne:

• Szeroka końcówka
• Silny ciąg - zapewnia silne odsysanie spoiwa lutowniczego
• Mocny ciąg zapewnia pompka tłokowa
• Odsysacz jest lekki i ma prostą budowę
• Jest łatwy w obsłudze.
• Silikonowa końcówka zapewnia bezproblemową prace przy podwyższonej temperaturze.
• Możliwość dokupienia zapasowej końcówki

░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

Spoiwo lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Cyna z topnikiem w fiolce 1mm długość 14g

Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 14g

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (± 2mm)
• Długość elementu chwytnego: 51 mm (± 2mm)
• Szerokość elementu chwytnego: 29 mm (± 2mm)
• Średnica rączki: 1 cm (± 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 992DA+ to stacja lutownicza 2w1 na:

• Gorące powietrze, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd. Nadmuch w stacji uzyskiwany jest za pomocą  wiatraka.
• Mocniejsza kolba grotowa o mocy szczytowej 72-75W (oryginalny element grzejny Hakko japońskiej produkcji)

Stacja lutownicza WEP 992DA+ nadaje się do lutowania i rozlutowywania elementów elektronicznych jak: SOIC, CHIP, QFP, PLCC, BGA, SMD, tid (zwłaszcza telefony komórkowe).

Stacja lutownicza WEP 992DA+ charakteryzuje się:

• Napięcie: 220-240 V
• Pobór mocy: 720W
• Środowisko pracy od 0 do 50°C
• Kompaktowa budowa z czytelnym wyświetlaczem LCD.
• Kontroler PID
• Mikroprocesorowa kontrola parametrów: temperatury, moc nadmuchu, czas pracy, korekcja temperatury
• Ochrona przed osiągnięciem za wysokiej temperatury i poinformowanie alarmem.
• Możliwość zapamiętania 3 programów pracy (temperatura, moc nadmuchu)
• Funkcja schładzania
• Tryb wyświetlania temperatury F/C

Stacja na gorące powietrze:

• Źródło przepływu powietrza : kompresor
• Przepływ powietrza : do 28 L/min
• Płynna regulacja temperatury w całym zakresie.
• Zakres temperatur : 100-480°C
• Stabilność temperatury : ±1°C
• Typ wyświetlacza : LCD
• Długość przewodu w kolbie : do 90cm
• Tryb pracy ręcznej / automatycznej
• Ochrona przed osiągnięciem za wysokiej temperatury i poinformowanie alarmem.
• Wyświetla rzeczywistą moc nadmuchu

Stacja grotowa:

• Zakres temperatur: 200-480°C
• Stabilność temperatury: ±1°C
• Element grzejny 50W moc szczytowa podczas rozgrzewania 75W pik może wynosić nawet 140W .
• Pobór mocy szczytowy 75 W
• Typ wyświetlacza: LCD
• Rezystancja względem uziemienia poniżej do 2ohm
• Potencjał względem uziemienia poniżej do 2mV
• System: ESD safe
• Długość przewodu kolby: do 100cm
• Tryb sleep: włączany po bezczynnej pracy 0-99 minut.

Stacja wykorzystywana jest do lutowania i rozlutowania elementów elektronicznych, obkurczania, spawania plastików, podgrzewania.

Lutownica WEP 992DA+ to stacja lutownicza na gorące powietrze oraz lutownica grotowa. Stacja wyposażona jest w mikroprocesor PID, który sprawdza w 20ms cyklach parametry pracy stacji i koryguje je do zadanych wartości.

Wartości temperatur, mocy przepływu powietrza, tryb pracy, są widoczne na dużym czytelnym wyświetlaczu LCD, co znacznie ułatwia prace.

Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, to znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki.

W uchwycie na kolbę gorącego powietrza jest umieszczony mikro-styk, który przy odłożeniu kolby powoduje jej przejście w stan oczekiwania, przez schłodzenie elementu grzewczego, a następnie wyłączenie nawiewu powietrza. To wydłuża żywotność grzałki i oszczędność prądu.

Stacja jest wyposażona w funkcje kontroli prawidłowego działania otrzymujemy komunikaty o zwarciu w obwodzie, przeciążenie obwodów, nieuzyskania zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu  zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

Lutownica wyróżnia się takimi funkcjami :

3 Programy pracy. Stacja lutownicza ma możliwość zapamiętania 3 programów pracy dla gorącego powietrza i kolby. W zależności od rodzaju prac montaż, demontaż, ustawiamy odpowiedni program.

Funkcja sleep dla lutownicy grotowej

1. Kiedy kolba jest nie używana, po ustawionym wcześniej czasie z zakresu 0-99min przechodzi w tryb sleep.
2. Rozpoczęcie spoczynku, temperatura zostaje obniżona do 200ºC , to zapobiega nadmiernemu utlenianiu się grota, a to wpływa na jego żywotność oraz elementu grzejnego.
3. Łagodne poruszenie kolby. Temperatura szybko wraca do zadanej wartości.

Mamy możliwość wyłączenia trybu poprzez ustawienia 0

Praca gorącego powietrza w trybie automat/ręcznym.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu  zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

Wybierając tryb pracy manualny, kiedy często musimy coś przylutować, wtedy zaoszczędzamy czas i podnosimy efektywność pracy. Zaleca się przed zakończeniem pracy, przejście w tryb automatyczny.

░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

Naciskając przycisk pokrętła  uruchamiamy funkcje chłodzenia powietrzem

Funkcja ta jest używana do:

1. Szybkiego obniżenia temperatury
2. Czyszczenie kurzu
3. Czyszczenie płynu

Kolba grotowa  908B z wyciągiem oparów z pod grota

• Szczytowa moc grzewcza : 75W
• Ponad 80 rodzajów grotów
• Kolba wyposażona jest w grzałkę oraz grot T-B.
• Wtyczka 6 pinów

░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

Wyciąg oparów z pod kolby grotowej

Dym generowany podczas procesu lutowania jest natychmiast odsysany zapewniając użytkownikowi zdrowe, ekologiczne środowisko pracy

• Funkcji korekcji temperatury. Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia  grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr.
• Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.

Czym jest stabilizacja temperatury ?

To zdolność utrzymania zadanej temperatury pod obciążeniem, czyli w trakcje lutowania. Większość tanich stacji tego nie potrafi, ponieważ nie mają sprzężenia zwrotnego między elementem grzewczym (temperaturą na grocie), a sterowaniem stacji. Stacja WEP 992DA+ automatycznie dobiera odpowiedni prąd zasilania elementu grzewczego, tak by temperatura była stabilna nawet przy dużym poborze ciepła

Kolba gorącego powietrza, wykonana z trwałego tworzywa, przeznaczona do długotrwałych prac.

Dodatkowy element grzejny można dokupić na naszych aukcjach.

Spirala grzejna wykonana z grubego drutu owiniętego na ceramicznym lub mikowym stelażu.

• Przewody czerwony-niebieski podłączenie czujnika temperatury
• Przewody czerwone podłączenie grzałki

░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

Element grzejny kolby grotowej

1. Sprężyna ze stali nierdzewnej, skutecznie przylega do obudowy, dzięki temu kolba ma właściwości antystatyczne, co zapobiega uszkodzeniu lutowanych komponentów.
2. Płyta obustronne drukowana.
3. Specjalny metalowy klips ochronny. Skutecznie zapobiegają poluzowaniu osłony

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewód drut podłączenie grzałki

Istnieje możliwość dokupienia i podłączenia podnośnika elementów na innych naszych aukcjach

• Chwytak podłącza się w miejsce wyciągu oparów
• Chwytak z końcówkami

UWAGA Chwytak nie jest w komplecie ze stacją

░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

Stacja lutownicza generuje nadmuch powietrza za pomocą kompresora.

UWAGA

Na czas transportu kompresor przytwierdzany jest do obudowy za pomocą śrub transportowych. Do pracy proszę o wykręcenie śrub

Do lutownicy posiadamy około 80 typów grotów oraz około 50 typów dysz na innych aukcjach
