Jednoosiowy kontroler śledzenia słońca XMYC-1

Kontroler jest jednoosiowym kontrolerem śledzenia słońca. Wykorzystuje dedykowaną wewnętrzną i zewnętrzną głowicę detekcyjną azymutu z podwójną detekcją do wykrywania azymutu światła słonecznego, analizuje i ocenia sygnał głowicy detekcyjnej przez obwód jednoukładowy na kontrolerze i kontroluje odpowiedni silnik wykonuje proces śledzenia słońca, a także posiada funkcje poziomowania na wietrze i naprowadzania w nocy. Wykorzystuje angielski wyświetlacz LCD do wyświetlania odpowiednich parametrów i może używać przycisków na kontrolerze lub przycisków na pilocie na podczerwień do wykonywania różnych parametrów. darmowe ustawienia.

Platforma odpowiadająca temu sterownikowi musi być nachyloną platformą jednoosiową lub obrotową platformą kolumnową. Silnik napędowy platformy to silnik szczotkowy DC, napięcie silnika wynosi 12 lub 24 V, a prąd jest mniejszy niż 15 A. W obu kierunkach platformy powinny znajdować się wyłączniki krańcowe.

Kontroler składa się z następujących głównych elementów

(sterownik główny głowica wykrywająca orientację):

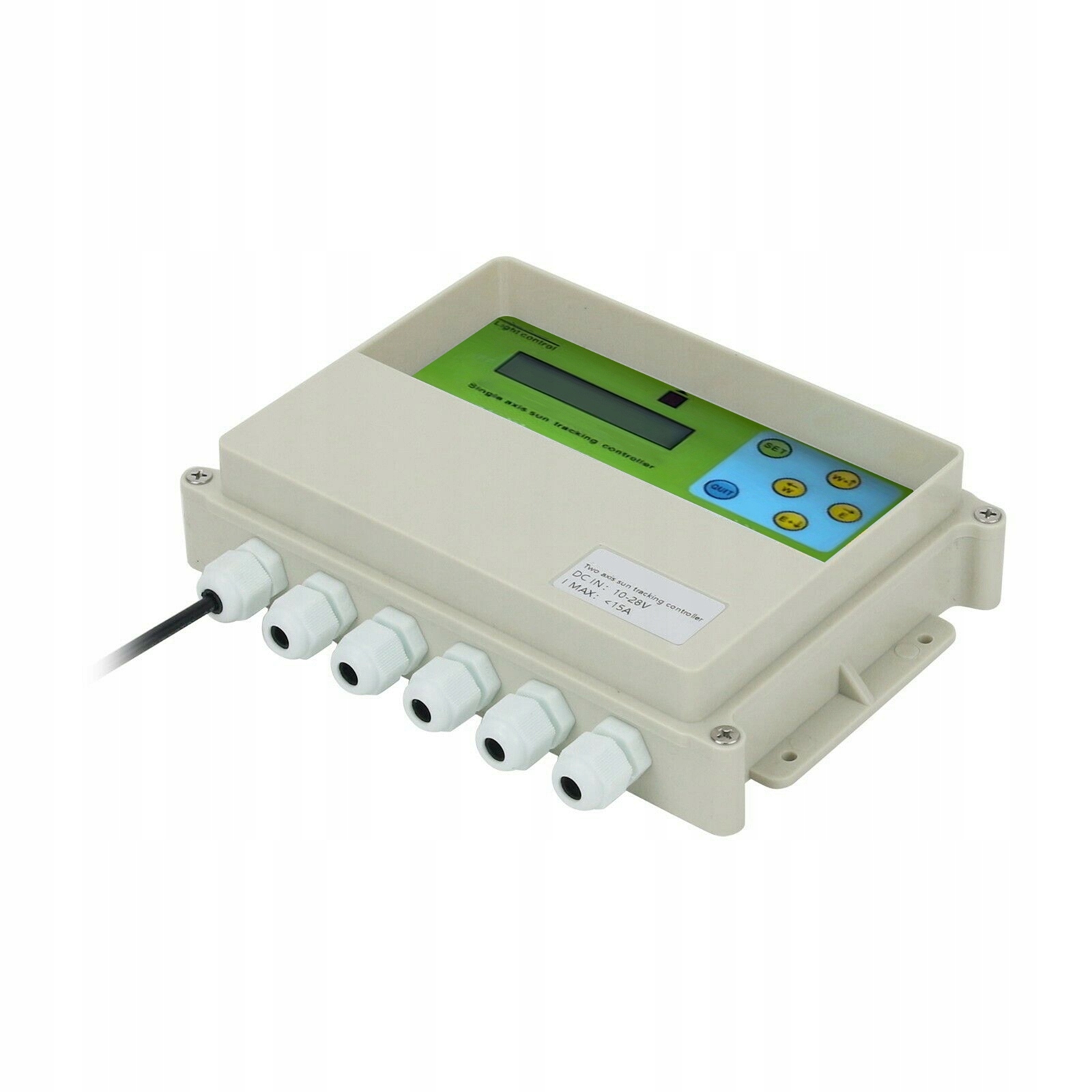

1. Główny sterownik:

Otwór montażowy kontrolera głównego 4 MM: odległość lewego i prawego otworu: 174 MM, odległość otworu górnego i dolnego: 60 MM Użyj wodoodpornej skrzynki jako powłoki, z 6 wodoodpornymi interfejsami do podłączenia linii, wszystkie połączenia liniowe na płycie głównej wykorzystują okablowanie zaciskowe, przez górna pokrywa Możesz zobaczyć stan odpowiedniego parametru na ekranie wyświetlacza i wykonać różne operacje na kontrolerze za pomocą klawiszy.

Montaż głównej skrzynki sterowniczej:

Główna skrzynka sterownicza powinna być zainstalowana w pobliżu podstawy platformy, bez poruszania się wraz z platformą, aby zapewnić, że nie będzie na nią oddziaływać deszcz, ekspozycja i inne czynniki, a otwór wylotowy powinien być skierowany w dół, aby zapobiec dopływowi wody. Lepiej mieć możliwość wygodnej obserwacji i obsługi.

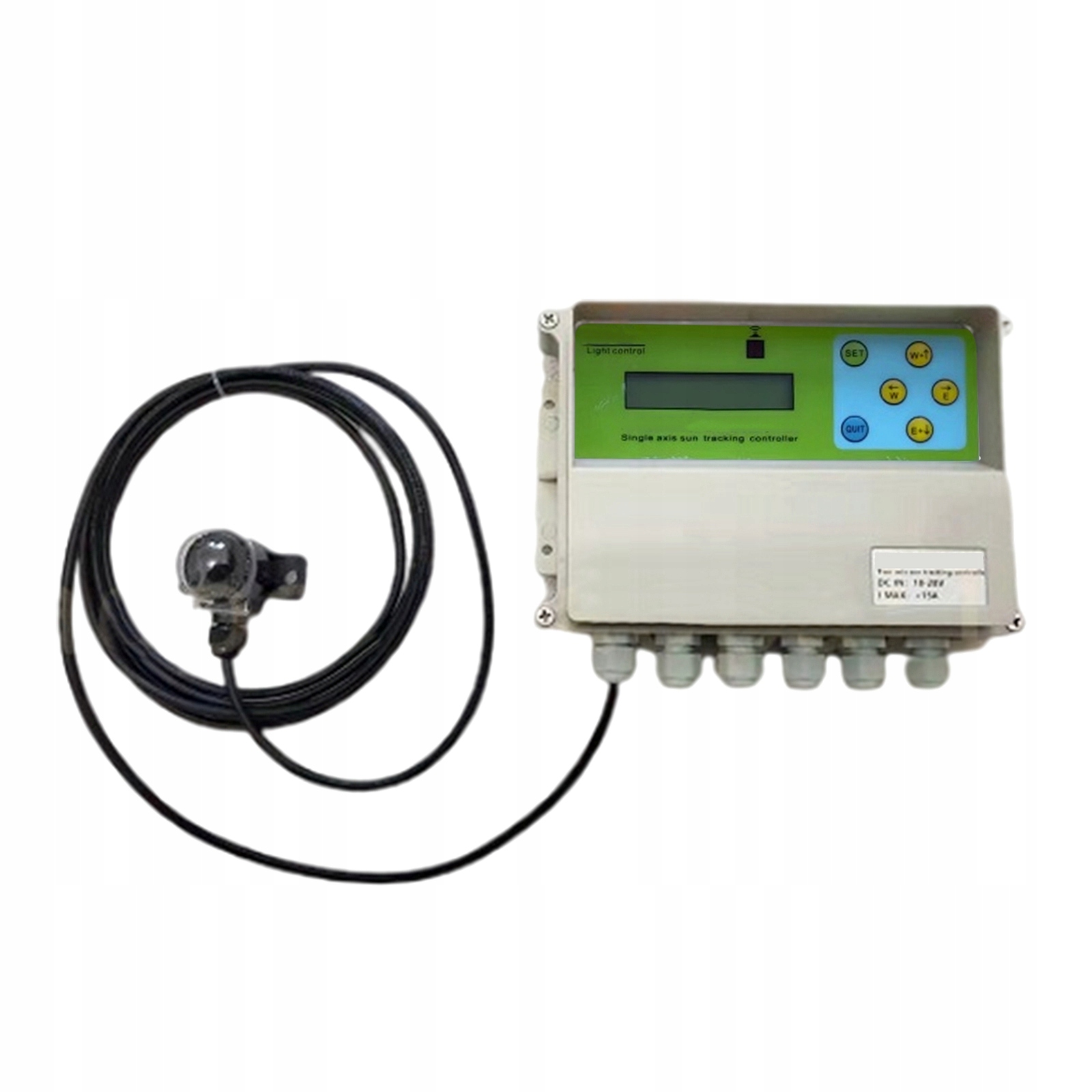

2. Głowica do wykrywania orientacji:

Głowica detekcyjna to zintegrowana konstrukcja z przezroczystą powłoką. Poprzez ekranowanie elementu w kształcie wachlarza pośrodku, różne wartości napięcia promieniowania słonecznego generowane wewnątrz i na zewnątrz obu kierunków są przesyłane do płyty głównej za pomocą 3-żyłowego kabla. Metoda instalacji to dwie śruby M6 o odległości 40 MM, a całość jest zamontowana w przezroczystej plastikowej kopule, która ma pewne funkcje pyłoszczelne i przeciwdeszczowe i może wytrzymać dziesięć lat. (Domyślnie z kablem o długości 3 metrów), po prześledzeniu toru wschód-zachód otwór wylotowy skierowany jest na południe.

Metoda instalacji:

Montaż głowicy detekcyjnej:

Zainstaluj głowicę detekcyjną na platformie, a samolot będzie poruszał się wraz z platformą. Zwróć uwagę, że gdy platforma jest wyśrodkowana, nie jest równoległa do powierzchni platformy, ale równolegle do płaszczyzny podłoża. Jednocześnie, gdy platforma jest wyśrodkowana i płaska, otwór wylotowy na głowicy detekcyjnej powinien odpowiadać południowej części geograficznej (odnosi się do śledzenia rzeczy).

Głowica detekcyjna powinna być zainstalowana jak najdalej na wschodniej krawędzi północnej strony platformy.

3. Czujnik prędkości wiatru:

Czujnik prędkości wiatru służy do wykrywania prędkości wiatru w otoczeniu. Gdy prędkość wiatru osiągnie wartość ochrony ustawioną przez kontroler, kontroler steruje platformą, aby jechać do pozycji, która może uniknąć wiatru w celu ochrony platformy. Domyślna długość kabla czujnika prędkości wiatru to 3 metry. (Jeśli klient sam konfiguruje czujnik prędkości wiatru, musi użyć czujnika prędkości wiatru typu sygnału napięciowego)

Montaż czujnika prędkości wiatru:

Czujnik prędkości wiatru powinien być zainstalowany w pobliżu platformy, gdzie może być skutecznie zdmuchnięty przez wiatr. Nie zbliżaj się do ściany lub ziemi, lepiej zainstalować go z podporą słupa.

Wprowadzić przewody głowicy detekcyjnej i czujnika prędkości wiatru do skrzynki sterowniczej i połączyć zgodnie z oznaczeniem, zostawić miejsce na nie i mocno je zamocować. Należy pamiętać, że metoda okablowania czujnika prędkości wiatru dostarczonego przez naszą firmę jest następująca: czarna z białą linią jest podłączona do wejścia sygnału, czarna jest podłączona do GND, a zasilanie V nie musi być podłączone.

Jeśli jest to zewnętrzny czujnik prędkości wiatru innych producentów, może rozróżniać V , ujemny i sygnał i można go podłączyć zgodnie z zaznaczoną instrukcją.

Zacisk V czujnika prędkości wiatru na tablicy sterowniczej to wartość napięcia zasilania (12-24V). Wymagania dotyczące wyjścia sygnału muszą być typu napięciowego, a zakres sygnału jest mniejszy niż 5V.

4. Pilot na podczerwień (efektywna odległość 8 metrów): użyj dwóch baterii AAA (brak w zestawie)

Zakres dostawy:

1 * zestaw kontrolera śledzenia słonecznego
