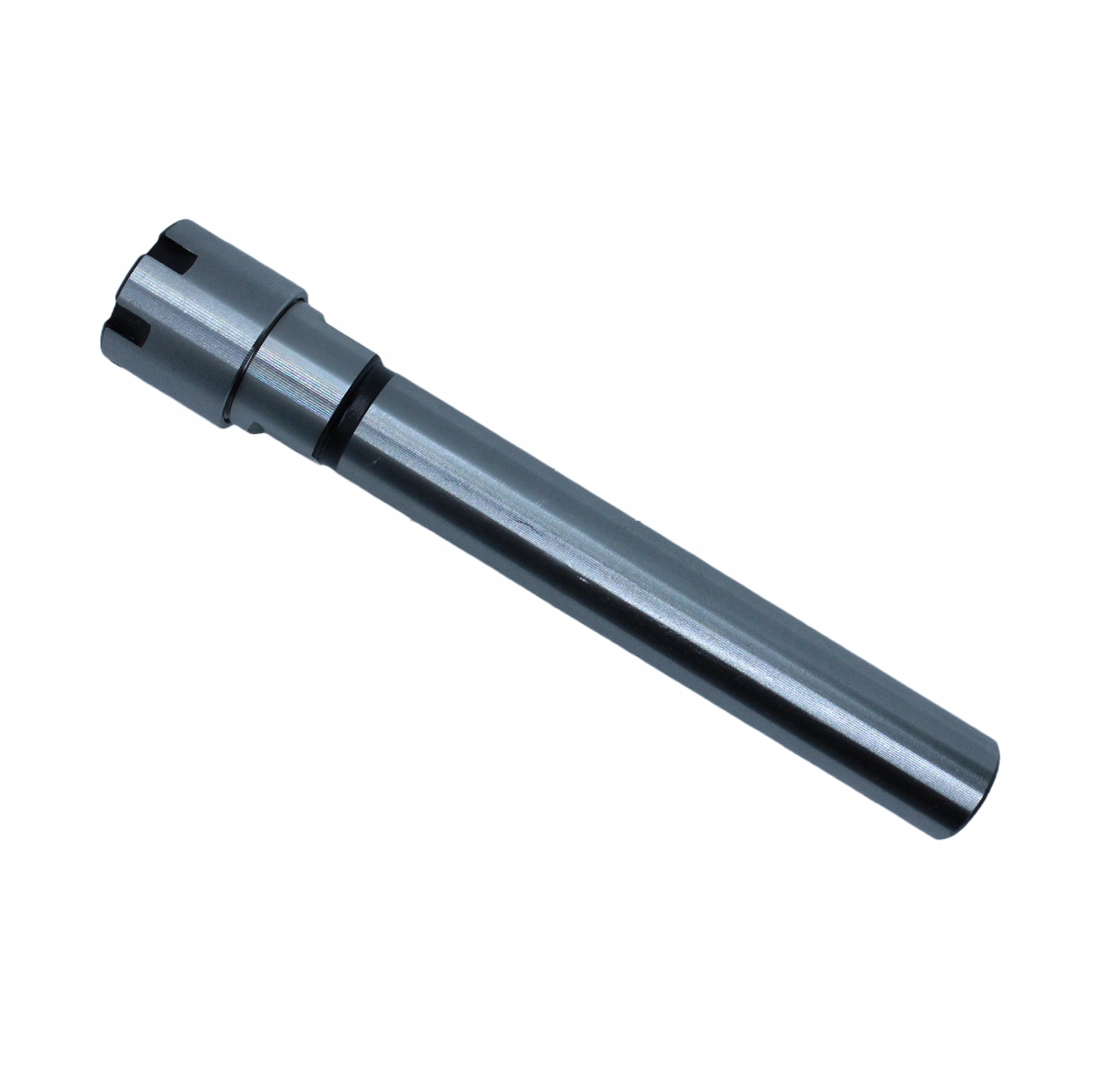

Oprawka zaciskowa prosta ER16 100mm przedłużka

Oprawka prosta na tulejki zaciskowe ER16 długość 100mm. Oprawka przeznaczona jest do przedłużenia narzędzia jak frezy, wiertła, itp w celu obróbki w wąskich otworach lub przy ściankach gdzie standardowe oprawki nie mieszczą się.

Można je zastosować do mocowania narzędzi na maszynach jak frezarki, wiertarki, tokarki.

Otwór wewnętrzny przelotowy pozwala na umieszczenie wewnątrz narzędzia na dowolną głębokość. Boczna krawędź części chwytowej posiada sfrezowanie (spłaszczenie) dla ułatwienia montażu przez boczny docisk śrubą.

Dostępne rozmiary od ER8 do ER40 w długościach 100-150mm (patrz tabela).

Dane techniczne:

✅ Średnica chwytu C - 16mm

✅ Długość części chwytowej L - 100mm

✅ Długość całkowita L1 - 130mm

✅ Średnica otworu przelotowego d - 10mm

✅ Średnica nakrętki ER D - 22mm

✅ Typ nakrętki ER16M
