Klieština TL Taper Bush 3020/40 pre hriadeľ 40

Przedmiotem aukcji jest:

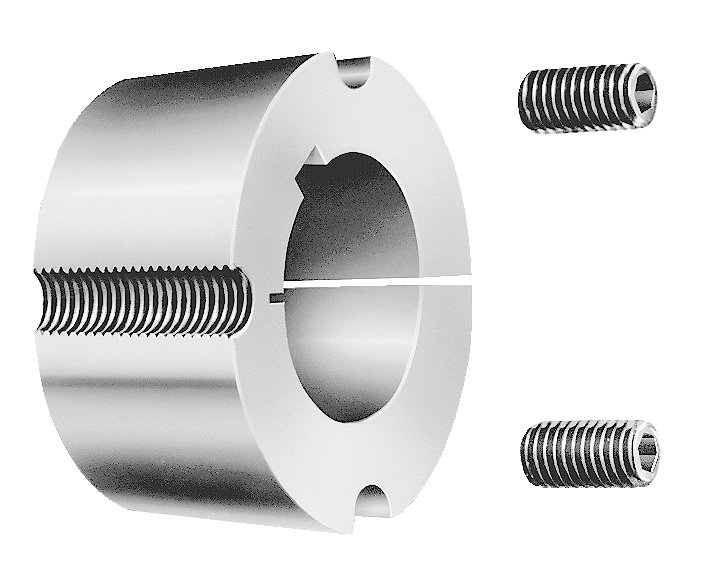

Tuleja zaciskowa TaperBush  z zestawem wkrętów o oznaczeniu 3020/40. Oznaczenie to można rozszyfrować w następujący sposób:

3020 – typ gabarytowy tulei TaperBush

40 – średnica otworu osiowego

Tuleja została wykonana ze stali węglowej. Tuleja została fabrycznie zaczerniona w oleju w celu utworzenia powłoki ochronnej.

W tulei wykonany jest rowek na wpust zgodny z normą do danej średnicy wałka.

Wymiary tulei:

D1 = 40 mm

D2 = 108 mm

D3 = 12 mm

L = 50,8 mm

H = 3,3 mm

Zalecany moment dokręcenia wkrętów - 90 Nm

Montaż i zasada działania

By zamontować tuleję należy włożyć ją w pasujące gniazdo koła lub innej części osadzanej na wałku a następnie nałożyć na wałek całe złożenie.  W momencie wkręcania 2 wkrętów w przeciwstawne otwory tuleja zostanie wciśnięta w gniazdo osadzanej części zaciskając się zarówno na wałku jak i w piaście tworząc bezluzowe, idealnie wycentrowane połączenie.

Aby zdemontować koło należy wykręcić 2 przeciwstawne wkręty i 1 z nich wkręcić w 3 otwór służący do demontażu. Tuleja zostanie wypchnięta z koła.

Moment skręcający jest przenoszony ciernie oraz kształtowo poprzez wkręty.

Zastosowanie rozwiązania TaperLock ma szereg zalet:

- oszczędność - dalsza obróbka koła nie jest wymagana

- precyzja – stożkowe pasowanie precyzyjnie centruje osadzany element

- uproszczenie konstrukcji – osadzonego koła nie trzeba blokować przed przesuwaniem się na wale

- uproszczenie montażu – montaż koła nie wymaga użycia dużej siły

Zalety te sprawiają że system TaperLock jest obecnie stosowany do osadzania wielu części na wałach takich jak koła pasowe, koła łańcuchowe, piasty sprzęgieł itd.

Średnice otworów dostępne dla tulei 3020: 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75
