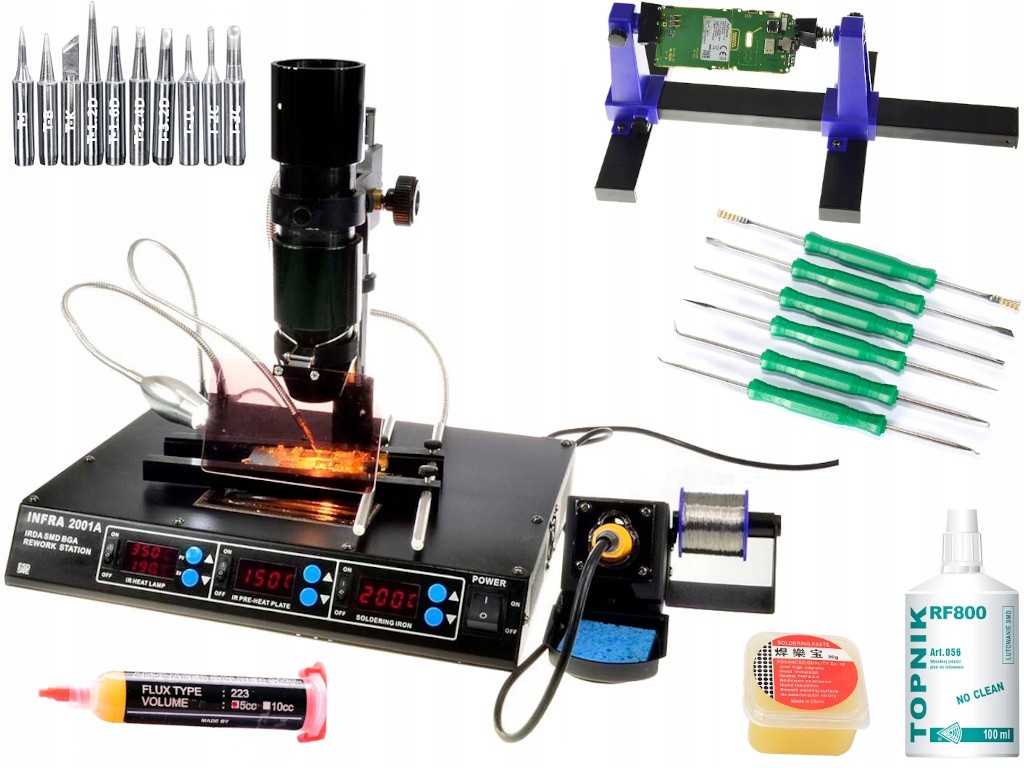

Stacja lutownicza na podczerwień INFRA 2001A +Zestaw akcesoriów do lutowania

• Lampa górna na podczerwień 150W 100°C - 350°C
• Podgrzewacz dolny 120 x 120mm 540W 50°C - 200°C
• Stacja lutownicza grotowa 75W 200°C - 480°C

SET372

Co w zestawie

• Stację lutowniczą INFRA 2001A
• Uchwyt montażowy
• Kabel zasilający
• Kolbę lutowniczą grotową
• Podstawkę po kolbę z podajnikiem cyny
• Zestaw dysz
• Lampę IR
• Lampę LED wraz z termoparą

+DODATKI ***FULL PACK***

• Zestaw do mocowania płyt ZD-11E
• Pasta lutownicza ZJ-18 80g pojemność 40g
• Zestaw narzędzi serwisowych [12 końcówek]
• Topnika RF 800 do lutowania SMD BGA 100ml
• Topnik Flux 223 do SMD i BGA

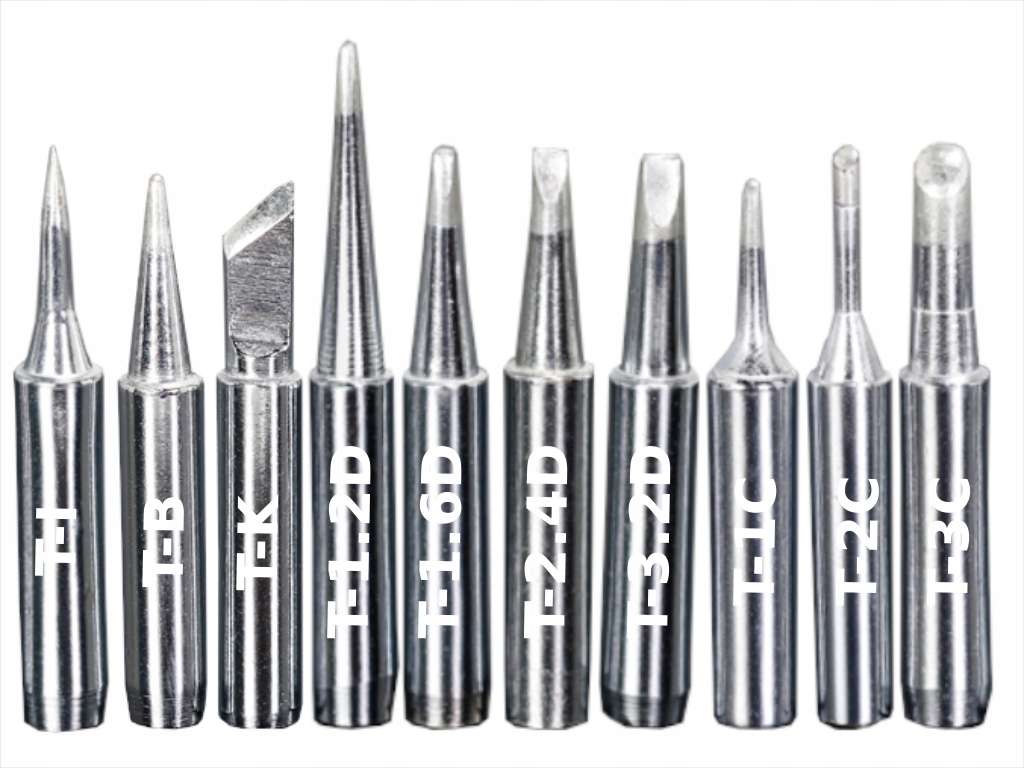

Komplet grotów 900M

1. STOŻEK T-I Silver śr 0.2 mm
2. STOŻEK T-B Silver śr 0.5 mm
3. ŚCIĘTY NÓŻ T-K Silver  5.0 mm
4. ŚRUBOKRĘT PŁASKI T-1.2D Silver 1.2 mm
5. ŚRUBOKRĘT PŁASKI T-1.6D Silver 1.6 mm
6. ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
7. ŚRUBOKRĘT PŁASKI T-3.2D Silver 3.2 mm
8. ŚCIĘTY T-1C Silver śr 1.0 mm
9. ŚCIĘTY T-2C Silver śr 2.0 mm
10. ŚCIĘTY T-3C Silver śr 3.0 mm

Dodatki do stacji

Pasta ułatwiająca lutowanie ZJ18 80g  elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Podstawka montażowa umożliwia montaż płyt o długości do 200mm możliwość regulacja w zakresie 360°. Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne. W zestawie są narzędzia typu: szczotka, igła, hak, dociski, widelec do regulacji, nóż do skrobania.

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

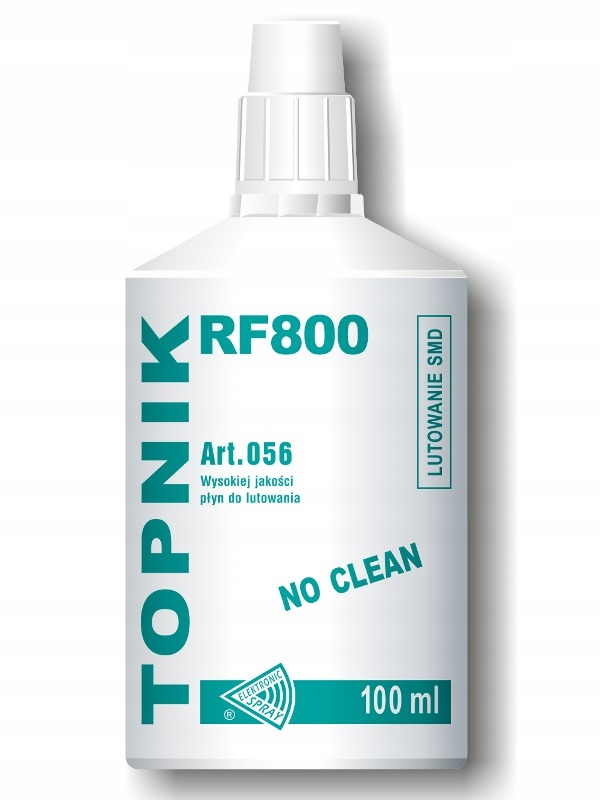

Topnik RF800 to średnio aktywny topnik ułatwiający lutowanie.

Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Podstawka montażowa

Idealny pomocnik do mocowania płyt drukowanych i innych płyt.

• Stosowany przy naprawie smartfonów i płyt PCB
• Łatwość mocowania płyt PCB
• Regulacja szerokości płyty oraz konta położenia płyty PCB

Dzięki wolnym rękom i regulacji w zakresie 360°C idealnie nadaje się do

• Klejenia
• Lutowania
• Naprawy telefonów, laptopów, tabletów

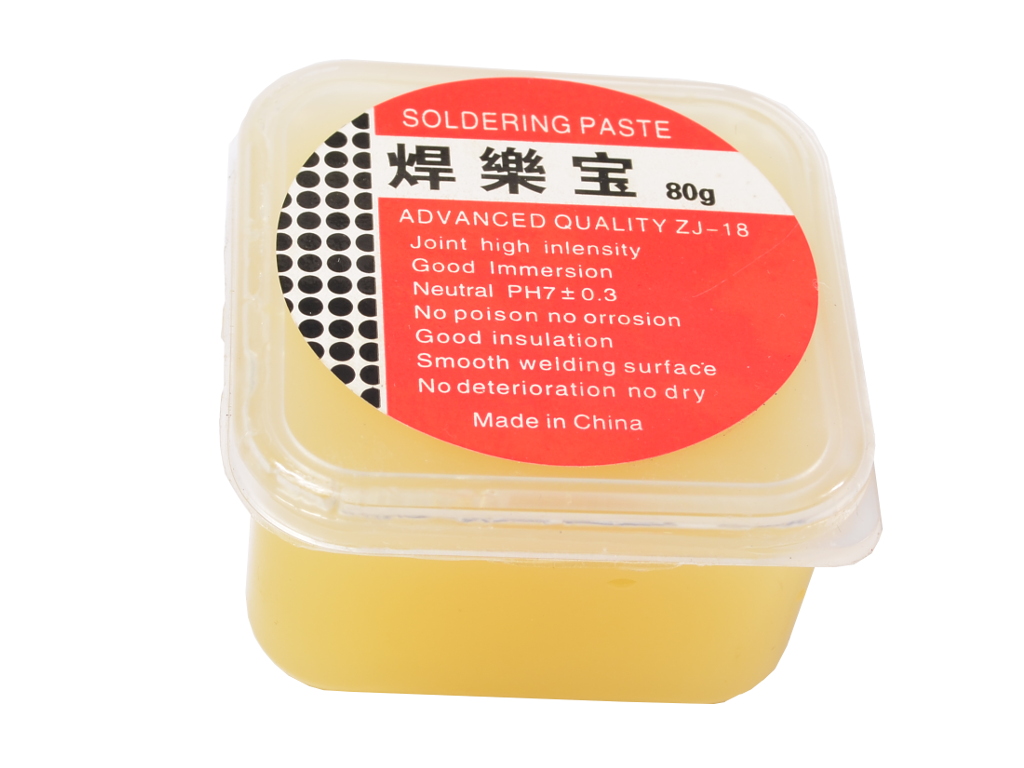

Pasta lutownicza Topnik do BGA ZJ-18 80g flux

Wysokiej jakości pasta lutownicza, łatwo się rozprowadzająca o wysokiej intensywności i zwilżalności powierzchni lutowniczej.

Charakterystyka:

• Pojemność: 40g
• Neutralne PHP 7 ±0.3
• Waga: 40g

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

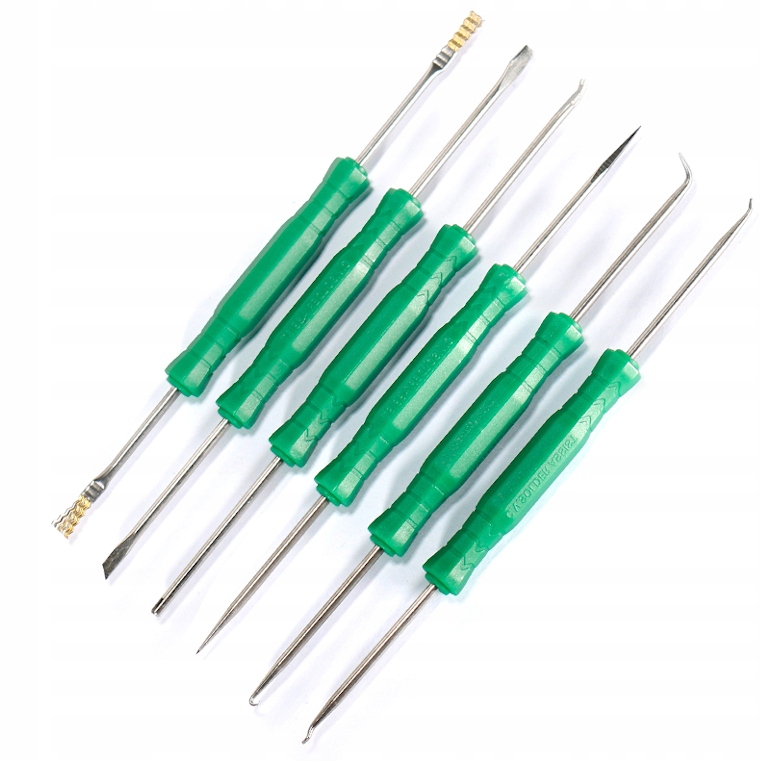

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne.

Składa się z:

• Kształt noża, długość całkowita:185mm
• Kształt płaskiego śrubokręta, długość całkowita:185mm
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, gęstszy
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, rzadszy
• Kształt lekko zakrzywionej igły, długość całkowita:185mm
• Kształt zakrzywionej igły, długość całkowita:185mm
• Kształt haka, haka do podważania, długość całkowita:185mm
• Kształt widełek do skręcania, długość całkowita:185mm
• Kształt naciętego bolca, długość całkowita:185mm
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju okrągłym
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju kwadratowym
• Kształt szpikulca spłaszczonego do podważania, długość całkowita:185mm

Wysokiej jakości oraz czystości średnio aktywny topnik ułatwiający precyzyjne lutowanie.

Doskonale zwilża i oczyszcza lutowane powierzchnie oraz zabezpiecza je przed utlenianiem

• zabezpiecza lutowane powierzchnie przed utlenieniem
• zapobiega powstawaniu "zimnych lutów"
• nie wymaga mycia - NO CLEAN
• specjalny aplikator umożliwia precyzyjne dozowanie
• przeznaczony do montażu elementów SMD
• zalecany do montażu elementów BGA

Dane techniczne :

• Szczytowy pobór mocy: 715W
• Napięcie: AC230V (±) 10%

Podgrzewacz dolny :

• Szczytowy pobór mocy: 540W
• Zakres temperatur: 50°C - 200°C
• Typ wyświetlacza: LED
• Powierzchnia podgrzewania: 120 x 120mm

Lampa górna na podczerwień:

• Szczytowy pobór mocy: 150W
• Zakres temperatur: 100°C - 350°C
• Typ wyświetlacza: LED
• Obszar napromieniania: 35 x 35mm
• Typ lampy: Halogenowa

Stacja lutownicza grotowa:

• Szczytowa moc kolby grotowej : 75W
• Zakres temperatur : 200°C - 480°C
• Typ wyświetlacza: LED
• Długość kabla: 100cm
• Napięcie względem uziemienia :< 2mV
• Rezystencja uziemienia: <2 ohm

Wymiary bazy

• Szerokość 360mm ±2mm
• Głębokość 290mm ±2mm
• Wysokość 65mm ±2mm
• Wysokość masztu 265 mm ±2mm

Stacja lutownicza INFRA 2001A przeznaczona jest do pracy z małymi płytami pcb: telefony gsm, nawigacje, aparaty foto, karty graficzne.

W stacji INFRA 2001A ciepło generowane jest za pomocą lampy na podczerwień.  INFRA 2001A wyposażona jest w preheater, dzięki któremu można wcześniej dostosować temperaturę płytki PCB, co zmniejsza / eliminuje zniekształcenia płytki oraz w lampę górną na podczerwień infrared .

Używając stacji na podczerwień przy serwisie elementów, nie pozostawiasz śladów na elementach. Lutując podczerwienią równomiernie rozgrzewasz układ BGA, dzięki temu zdejmujesz układ pozostawiając nienaruszone kulki i masz pewność, że przy tym nie przegrzejesz elementu.

Funkcjonalność:

• Stacja INFRA 2001A posiada wygodną podstawę, w której łatwo umieścisz każdy rodzaj płyty np.: z telefonu komórkowego
• Kolba podczerwieni jest zamontowana na statywie z dokładną regulacją położenia, dzięki temu zyskujesz wolne ręce do niezbędnych prac serwisowych oraz lutujesz dokładnie w tym miejscu gdzie chcesz.
• Stacja wyposażona jest w preheater niezbędny przy lutowaniu bezołowiowym.

Zastosowanie:

• Montaż i demontaż elementów BGA, SOIC, CHIP, QFP, PLCC SMD pakiet IC, wykonanych w technologii ołowiowej i bezołowiowej.
• Szczególnie nadaje się do wylutowywania, układów BGA, SMT IC we wszystkich rodzajach telefonów komórkowych i diod LED.
• Obkurczanie, suszenie farby, usuwanie kleju, rozmrażanie, spawanie plastikowe,
• Inne urządzenia elektroniczne.

Stacja wyposażona jest w lampę LED na długim, giętkim ramieniu, dzięki temu praca staje się prostsza.

Obok lampy jest termopara, również na długim giętkim ramieniu, to umożliwia pomiar temperatury bez problemów z klejeniem termopary w miejscu odpowiednim, a nie możliwym.

Do lutownicy posiadamy około 90 typów grotów model 900M  na innych aukcjach
