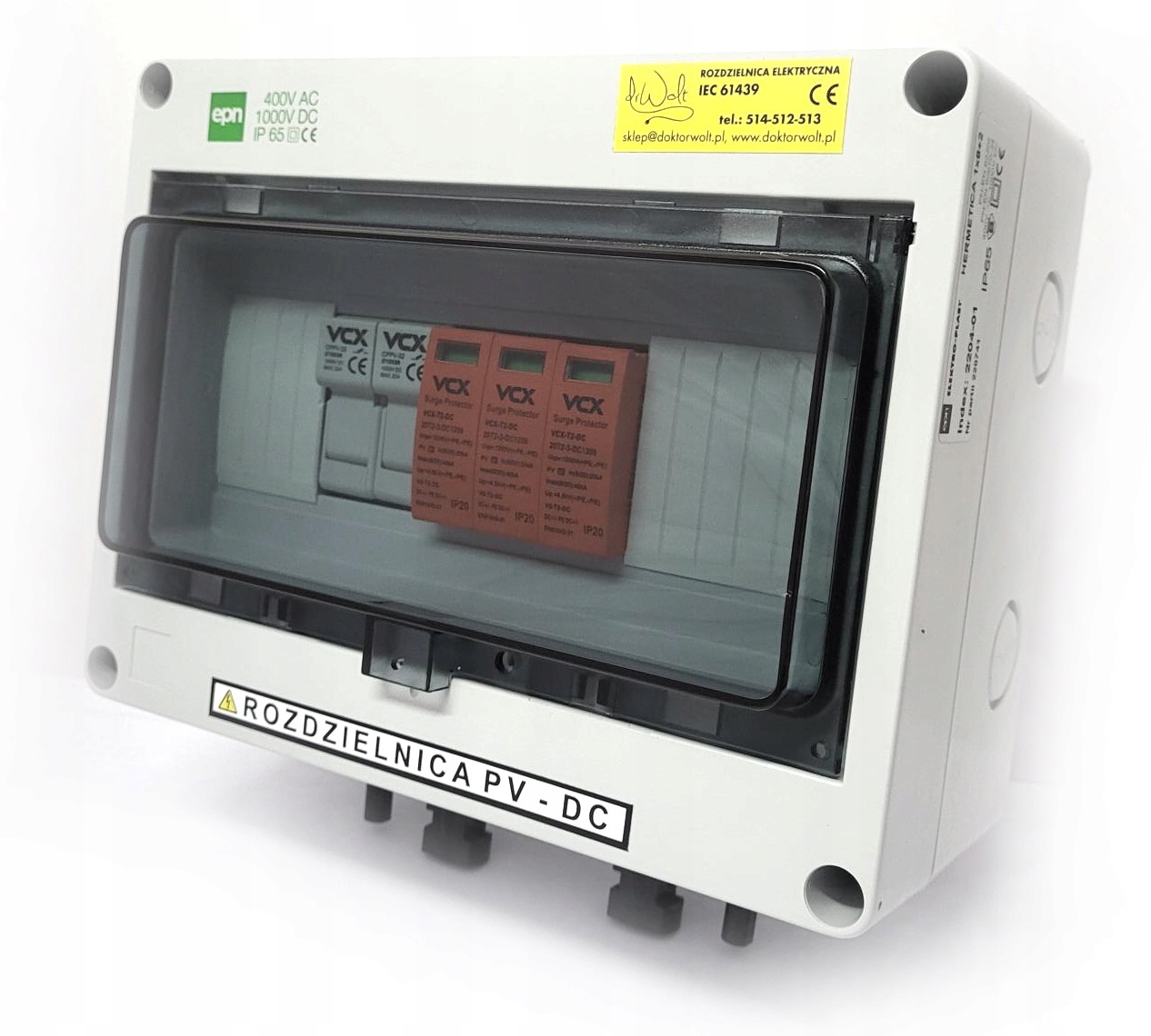

Rozdzielnica 1000V DC APAR do systemów fotowoltaicznych 1MPPT typ SW1+ MC4

Rozdzielnica nadaje się do zabezpieczenia instalacji fotowoltaicznych od strony DC do wszystkich typów falowników sieciowych.

Poniżej lista inwerterów które mogą być zabezpieczone tą rozdzielnicą

1 fazowy 1 stringowy o mocy od 1kW do 5kW

3 fazowy 1 stringowy o mocy od 3kW do 8kW

Gotowa do działania , w pełni okablowana rozdzielnica 1000V DC na osprzęcie  firmy VCX

W skład zestawu wchodzi obudowa hermetyczna IP 65 Hermetica RN-1x8+2 o wymiarach 168x220x112,5 mm.

Na wyposażeniu obudowy znajdują się 2 listy PE+N

Puszka posiada certyfikat 1000V DC - jest dedykowana do działania z prądem stałym DC ( większość oferowanych na rynku są montowane w zwykłych puszkach elektrycznych do prądu zmiennego , przez co w razie problemów ubezpieczyciel nie zrealizuje wypłat )

Obudowa posiada ściany z otworami wyłamywanymi pod dławice PG, które znajdują się w zestawie. Zarówno szybę jak i rozdzielnie można plombować. Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 8 modułów

W skład zestawu wchodzi:

1. Ogranicznik przepięć  VCX 1200 VDC 3P, który chroni całą instalację przed przepięciami

Typ: II

Napięcie znamionowe: 1200VDC

Prąd stały: 1200 VDC

Prąd próbny:20kA

Max napięcie pracy 40kA

Napięcie obniżone 4,5kV

2. Rozłącznik bezpiecznikowy firmy VCX (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 15A) - 2 szt

Dane techniczne:

Dane techniczne:

Prąd znamionowy (In)- 15A

Liczba biegunów – 1P

Pojemność zacisku – 0,8-6mm2

Montaż na szynie TH-35

Napięcie znamionowe(Un)-1000V DC

Liczba modułów – 1

Posiada certyfikat TUV i CE

Spełnia normy EN60269-6:2011

Wkładki cylindryczne 10×38

Dostępne są wersję z wkładami 12A / 15A / 20A / 25A

(PO ZAKUPIE PROSIMY I INFORMACJĘ O MOCY WKŁADKI, DOMYŚLNIE WYSYŁAMY 15A)

W rozdzielni wykorzystano wysokiej jakości przewody fotowoltaiczne.

Rozdzielnica ma wbudowane i podłączone wtyki tablicowe typu MC4 - umożliwiające szybkie podłączenie przewodów solarnych z instalacji do falownika.

Zarówno rozdzielnica jak i użyte w rozdzielni elementy aparatury modułowej posiadają wszystkie niezbędne certyfikaty.
