Ekierka montażowa ŚREDNIA 15-30 st. na dach płaski z regulacją kąta nachylenia

Ekierka montażowa (trójkąt), służący do montażu paneli fotowoltaicznych na dachu płaskim lub o niewielkim nachyleniu. Wymiar przeciwprostokątnej 1250 mm umożliwia montaż paneli w pionie jak i poziomie. Kąt nachylenia jest regulowany między 15 a 30 stopni.Dzięki otworowi owalnemu (fasolce) wykonanemu w przyprostokątnej istnieje możliwość płynnej korekty kąta podczas montażu na nierównym podłożu.

Trójkąt wykonany został z kątowników aluminiowych 40 x 40 x 3 mm oraz jest dostarczany z kompletem śrub umożliwiających skręcenie ze sobą wszystkich trzech elementów.

Po otrzymaniu wystarczy rozłożyć ekierkę i skręcić w jednym rogu po czym można przystąpić do montażu.

W przeciwprostokątnej trójkąta wykonano 2 otwory 11x40 (fasolki) umożliwiające zamocowanie do niego profili montażowych za pomocą śrub M10.

W podstawie umieszczono zaś 2 otwory 11x40 (fasolki) dzięki którym możliwe jest przymocowanie wspornika do dachu lub bloczków betonowych .Wszystkie otwory montażowe (fasolki) możemy bezpłatnie zrobić w innych miejscach ,dostępne są również w wersjach z innymi kątami.

Jesteśmy w stanie wyprodukować w szybkim terminie inne wersje ekierek

W skład zestawu wchodzą:

• ekierka 40x40x3
• 4 śruby z łbem sześciokątnym M10 x 20 mm (stal nierdzewna A2)
• 4 nakrętki kołnierzowe M10 (stal nierdzewna A2)
• ekierki są już skręcone i złożone wystarczy je rozłożyć i montować

Wszystkie otwory montażowe (fasolki) możemy bezpłatnie zrobić w innych miejscach

Dostepne również w kolorze CZARNYM

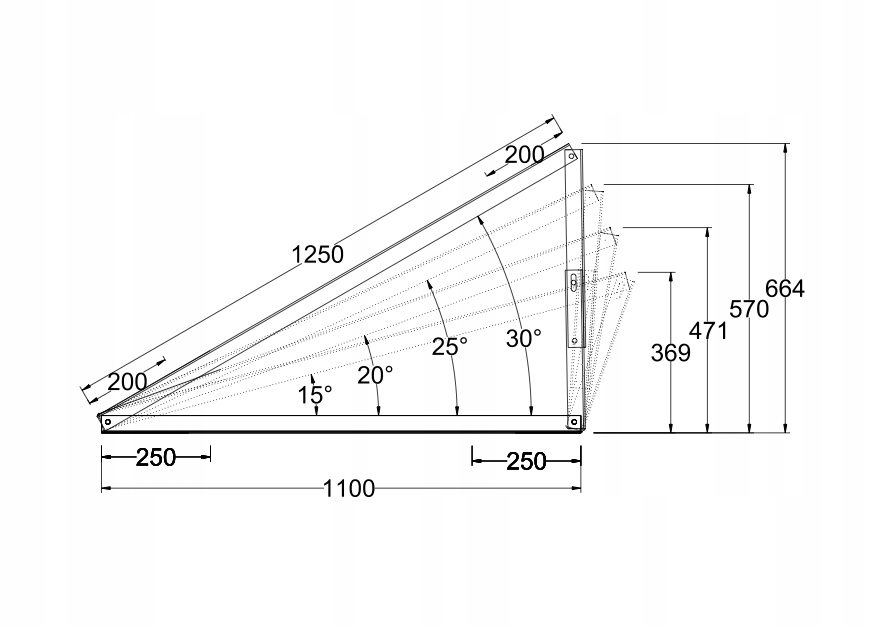

Przyprostokątna podzielona na dwa wsporniki służy do regulacji kąta nachylenia ekierki

Skręcając sam wspornik B (jako przyprostokątną) uzyskujemy kąt 15 stopni

Skręcając sam wspornik A (jako przyprostokątną) uzyskujemy kąt 20 stopni

Skręcając oba wsporniki po złączeniu ich w otworach 3 i 1 otrzymamy kąt 25 stopni z możliwością regulacji góra dół 15 mm

Skręcając oba wsporniki po złączeniu ich w otworach 3 i 2 otrzymamy kąt 30 stopni z możliwością regulacji góra dół 15 mm

Po otrzymaniu wystarczy rozłożyć ekierkę i skręcić w jednym rogu po czym można przystąpić do montażu.
