1. Przeznaczenie i opis

Szafa sterownicza PJ4-1F kompleksowo realizuje sterowanie jednopompową przepompownią wody lub ścieków. Szafa współpracuje z trzema sondami konduktometrycznymi lub dwoma pływakami. Sterowanie pompy odbywa się poprzez 2 poziomy: S1 – wyłącz pompę, S2 – załącz pompę. Dodatkowo przekroczenie poziomu S2 przez dłużej niż 30 sekund powoduje uruchomienie sygnalizatora alarmowego. Alarm można skasować wciskając przycisk kasowania alarmu.

2. Wyposażenie szafy

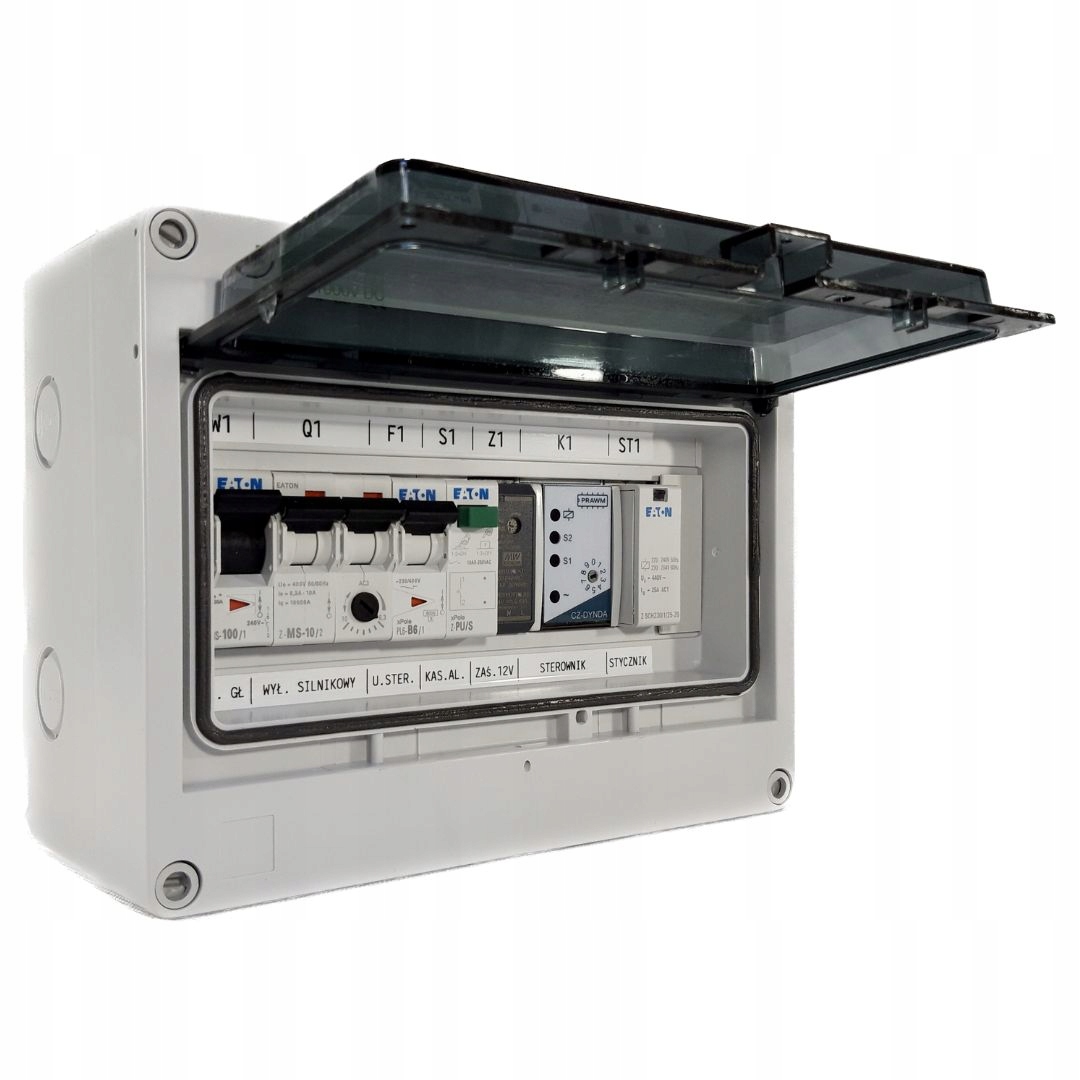

• Obudowa z tworzywa IP65,
• rozłącznik główny,
• wyłącznik silnikowy,
• wyłącznik nadprądowy,
• przycisk modułowy,
• zasilacz 12 V DC,
• przekaźniki poziomu CZ-DYNDA,
• stycznik,
• złączki szynowe.

3. Realizowane funkcje

Szafa sterownicza realizuje następujące funkcje:

• Zabezpieczenie pompy jednofazowej przed: zwarciem, przeciążeniem, asymetrią napięcia, brakiem fazy zasilającej, suchobiegiem,
• Sterowanie pompy w oparciu o 2 poziomy: S1 – wyłącz pompę, S2-załącz pompę,
• Sterowanie sygnalizatorem alarmowym,
• Możliwość skasowania alarmu przyciskiem,
• Sygnalizacja stanu poziomów S1 i S2.

4. Opis działania szafy sterowniczej

Na rysunku poniżej przedstawiono typową aplikację przepompowni ścieków dla szafy sterowniczej PJ4.

• W zbiorniku zawieszone są 3 sondy konduktometryczne lub 2 sondy pływakowe wyznaczające poziomy S1 i S2,
• Poziom S1 (wyłączenie pompy) – powinien być ustalony powyżej pompy aby uniemożliwić pracę pompy „na sucho”.
• Poziom S2 (załączenie pompy) – musi być ustalony powyżej poziomu S1 oraz tak aby w przypadku wystąpienia awarii pompy mieć czas na reakcję.
• W przypadku stosowania sond konduktometrycznych sonda odniesienia musi być zawieszona najniżej.

Zalecamy stosowanie sond konduktometrycznych zamiast pływaków (brak elementów ruchomych, większa niezawodność).

Zasada działania:

• Pompa zostanie włączona kiedy poziom ścieków/wody osiągnie poziom S2, a następnie wyłączona kiedy poziom ścieków/wody opadnie do poziomu S1.
• W przypadku kiedy poziom S2 jest przekroczony dłużej niż 30 sekund to włączony zostanie alarm (w przypadku sprawnej pompy poziom S2 nie powinien utrzymać się dłużej niż kilka sekund).
• Alarm wyłączy się samoczynnie po obniżeniu się poziomu ścieków/wody poniżej poziomu S2 lub kiedy zostanie skasowany przyciskiem przez użytkownika.

5. Dane techniczne

• Zasilanie: 230 V AC.
• Przekrój przewodów zasilania: do 4mm2.
• Przekrój przewodów pompy: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP65.
• Wyjście sygnalizatora alarmowego: 12V/ max 500 mA.
• Sygnały sterujące:

  3 sondy konduktometryczne (np. S-Dynda) lub 2 sondy pływakowe ze stykiem NO (np. MAC-3),

• Moc pompy: maksymalnie 2,2 kW.
• Wymiary obudowy: 168mm x 220 mm x 112,5 mm (wysokość x szerokość x głębokość).

6. Gwarancja i uwagi końcowe

Na szafę PJ4-1F udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• instrukcję obsługi sterownika,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności,

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu. Oferujemy również montaż i uruchomienie szafy sterowniczej na obiekcie w promieniu 300 km od Zielonej Góry.

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury.

Proszę o podanie mocy pompy w uwagach do zakupu.
