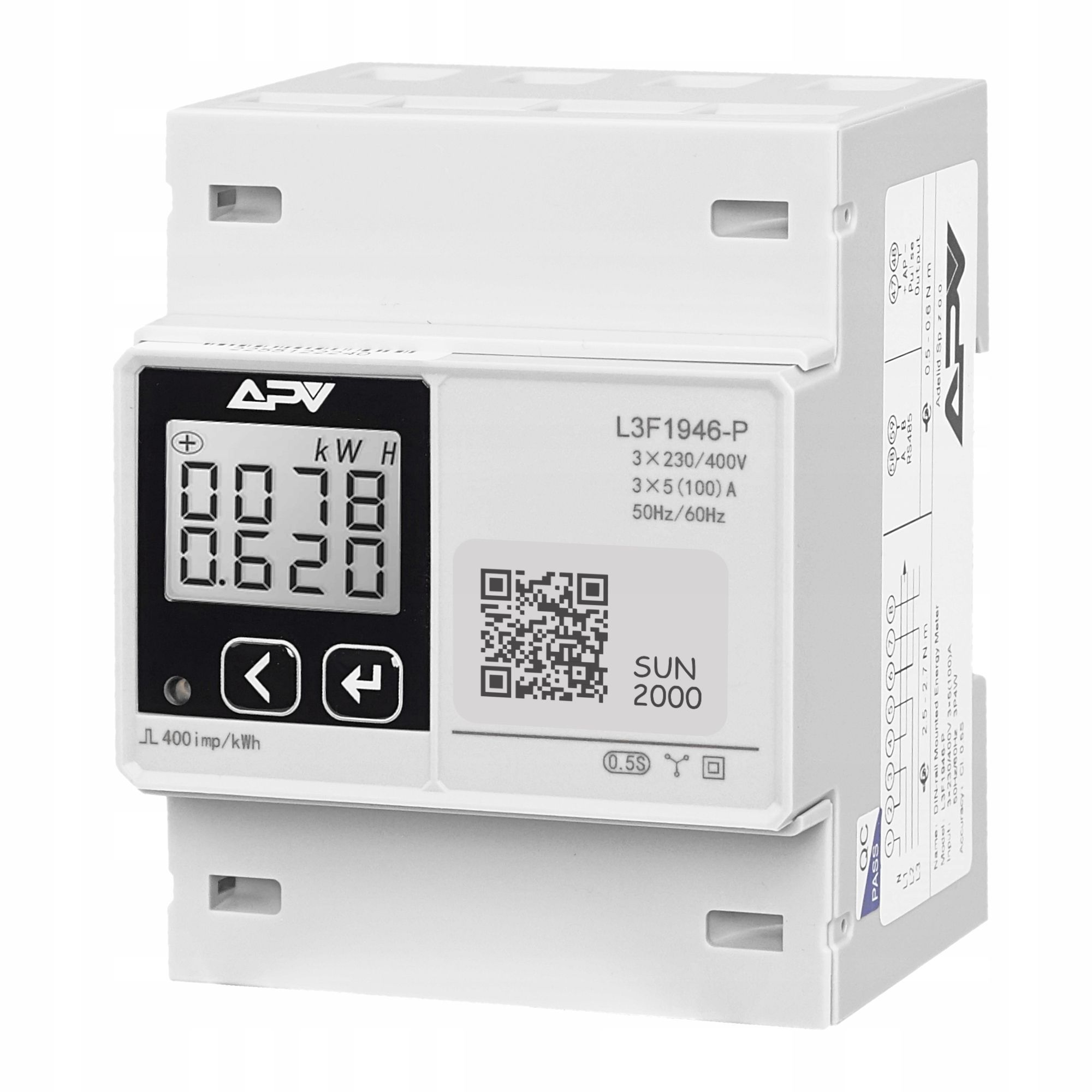

L3F1946-SUN2000 to trójfazowy licznik energii elektrycznej przystosowany do współpracy z falownikami HUAWEI serii SUN2000. Licznik ma bardzo dobre parametry użytkowe, dostosowane do pracy w przydomowych instalacjach fotowoltaicznych, nominalny prąd pomiarowy 3 x 5A (max 100 A), wbudowane przekładniki transformatorowe, niskie własne zużycie energii. W pełni kompatybilna z falownikiem komunikacja Modbus RTU przekazuje wszystkie parametry sieci: prąd, napięcie, częstotliwość, współczynnik mocy, moc czynną, bierną, pozorną, energię czynną i bierną.

SPECYFIKACJA

• Model: L3F1946-SUN2000
• Dokładność: moc i energia czynna: klasa 0,5S
• Napięcie znamionowe: 3×230/400V (+/-10%)
• Prąd wejściowy: 5(100)A
• Częstotliwość: 50/60 Hz
• Sposób podpięcia: trójfazowe, czteroprzewodowe
• Zakres napięcia: 0,8Un ～ 1,2Un
• Zużycie energii: obwód napięciowy: < 4VA, obwód prądowy: < 1VA
• Prąd rozruchowy: wejście bezpośrednie: 0,002Ib, wejście przekładnikowe: 0,001In
• Wyjście impulsowe: (czas aktywnego impulsu) 80±20% ms
• Błąd pomiarowy: ≤0,5s/dzień
• Interfejs komunikacji: port RS485, protokół Modbus RTU, szybkość transmisji do 9600bps
• Klasa szczelności: IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: -25～70℃
• Temperatura przechowywania: -30～80℃
• Wilgotność względna: 5～95% (bez kondensacji)

Licznik podłączamy do falownika tak samo jak Smart Power Sensor, poprzez styki 7,9 w złączu komunikacyjnym falownika.

Konfiguracja interfejsu komunikacyjnego modbus po stronie licznika:

• addr: 11
• baud: 9600
• data: n.8.1
• port: rtu

Po podłączeniu do falownika licznik wykrywany jest jako DTSU666-H.

Zgodnie z Dz.U. z 2018 r. poz. 2489 w sprawie określenia wykazu rodzajów materiałów budowlanych, urządzeń i usług związanych z realizacją przedsięwzięć termomodernizacyjnych, licznik energii jako osprzęt do instalacji fotowoltaicznej (ogniwo fotowoltaiczne wraz z osprzętem) podlega odliczeniu od dochodu w uldze termomodernizacyjnej.
