Skład :

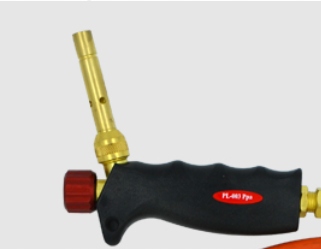

nasadka nr 1 + rękojeść

Palnik do lutowania i opalania typ PL-003Ppa jest propanowo-powietrznym palnikiem z systemem mieszania inżektorowym (smoczkowym). Przystosowany jest do zasilania gazem propan-butan (mieszanina B wg PN-82/C-69000) bezpośrednio z butli o zawartości gazu 2 kg oraz powietrzem atmosferycznym.

Palnik do lutowania typ PL-003Ppa jest propanowo-powietrznym palnikiem z systemem mieszania inżektorowym

(smoczkowym). Przystosowany jest do zasilania gazem propan-butan (mieszanina B wg PN-82/C-69000)

bezpośrednio z butli o zawartości gazu 2 kg oraz powietrzem atmosferycznym.

ZASTOSOWANIE

Palnik PL-003Ppa przeznaczony jest do lutowania drobnych elementów ze stali i metali kolorowych. Może być

również stosowany do podgrzewania, opalania itp. procesów pokrewnych. Moc cieplna palnika zależy od wielkości

nasadki, rodzaju gazu, zawartości gazu w butli i temperatury otoczenia. Przy zastosowaniu największej nasadki nr 3

można lutować spoiwem srebrnym LS45K; LS45 o grubości paska 1 mm lub średnicy drutu 1 mm, lub spoiwem

miedzianym LMF o średnicy pręta do 6 mm. Powierzchnia lutowanych blach nie powinna przekraczać 100 cm2

i grubości 1 mm a prętów - średnicy 10 mm.

OZNAKOWANIE PALNIKA

Elementy palnika posiadają następujące oznaczenia:

Rękojeść: PERUN - PL-003Ppa, PN-EN 731 i nr fabryczny.

Nasadki: znak firmowy ( ) i nr 1; 2; 3; 4 w zależności od wielkości nasadki.

Inżektory (smoczki): 013P; 016P; 025P oraz znak firmowy uproszczony ( ).

PRZYGOTOWANIE PALNIKA DO PRACY

1. Umieścić nasadkę w gnieździe rękojeści, a następnie dokręcić nakrętkę.

2. Podłączyć wąż do rękojeści palnika i zaworu butlowego. Zawór butlowy posiada gwint G3/8 LH, natomiast

rękojeść palnika - G1/4 LH.

3. Przy całkowicie zamkniętym zaworze rękojeści palnika otworzyć powoli zawór butlowy.

4. Sprawdzić szczelność wszystkich połączeń przez smarowanie wodą mydlaną. Ewentualne nieszczelności usunąć.

Niedopuszczalna jest praca palnikiem, gdy występują nieszczelności w układzie zasilania gazem!

5. Otworzyć zawór rękojeści i zapalić gaz u wylotu nasadki. Konstrukcja nasadki pozwala na pełne spalanie

mieszanki przy całkowicie otwartym zaworze rękojeści. W celu zmniejszenia mocy cieplnej nasadki, regulacja

wydajności gazu odbywa się przy pomocy zaworu rękojeści.

6. Po zakończeniu pracy zamknąć zawór na butli. Odczekać aż pozostały w wężu gaz wypali się i zamknąć zawór

rękojeści.
