PODZIELNICA FI 100 mm

Opis urządzenia

• Uniwersalna podzielnica przeznaczona jest do frezowania, roztoczenia, szlifowania, świdrowania, trasowania i innych prac związanych z obrotem detalu na daną wielkość

• Zapewnia precyzyjny bezpośredni, prosty i różnicowy podział, dzięki głowicy możliwe jest precyzyjne nacięcie spiralnych rowków

• Oś wrzeciona może ustawiać się pod kątem od 90° do -10° od poziomu

• Stosunek przekładni pary ślimakowej - 1:40
• Podział odbywa się za pomocą 3 dołączonych tarcz podziałowych lub za pomocą skali kątowej o podziałce elementarnej 1'

Parametry techniczne podzielnicy

A 193 mm

B 131 mm

H 173 mm

h 100 mm

a 166 mm

b 90 mm

g 16 mm

Stożek wrzeciona MK 2

Parametry techniczne konika

A1 175 mm

B1 87 mm

H1 102 mm

h 100 mm

a1 130 mm

b1 92 mm

g1 16 mm

Tarcze podziałowe

LICZBA OTWORÓW OKRĘGU

TARCZA A15; 16; 17; 18; 19; 20;

TARCZA B 21; 23; 27; 29; 31; 33;

TARCZA C 37; 39; 41; 43; 47; 49;

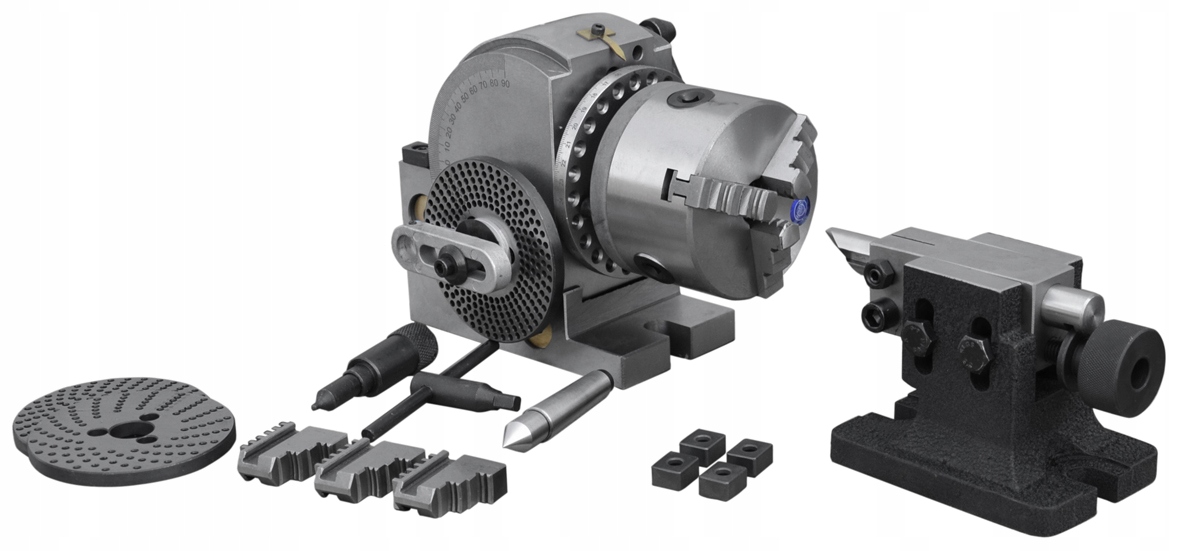

Wyposażenie

• podzielnica - 1 szt.
• konik - 1 szt.
• tarcze podziałowe - 3 szt.
• uchwyt tokarski 3-szczękowy samocentrujący 125 mm - 1szt.
• szczęki zewnętrzne - 1 kpl.
• szczęki wewnętrzne - 1 kpl.
• kieł tokarski - 1 szt.
• kamienie do podzielnicy i konika
• Waga 24kg
