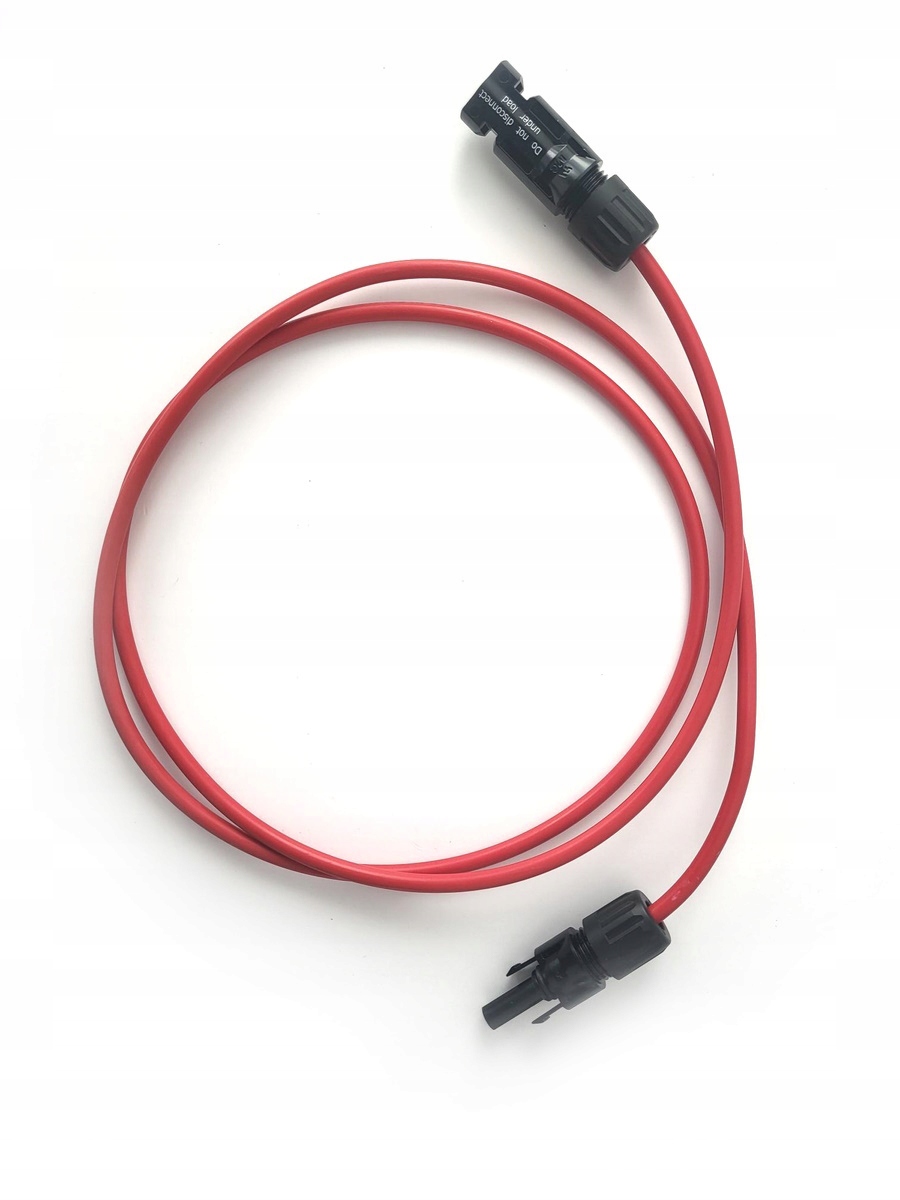

Przewód solarny czerwony 6mm - 1mb - zakończony wtyczką MC4 Staubli

Przewód solarny do instalacji fotowoltaicznych 1×6 mm2  czerwony wykorzystywany jest do wykonywania połączeń pomiędzy pojedynczymi modułami PV oraz w połączeniach pomiędzy ciągami modułów. Ma on również zastosowanie w przypadku łączenia modułów PV z inwerterem.

Przewód solarny posiada podwyższoną wytrzymałość środowiskową. Przewód jest w pełni bez halogenowy – można wprowadzać je do budynków. Dzięki swojej budowie sprawdzi się zarówno w instalacji przydomowej jak i w dużej farmie fotowoltaicznej.

Parametry techniczne:

• żyły: żyła miedziana, ocynowana, wielodrutowa, giętka klasa 5 wg EN60228
• izolacja: specjalna usieciowiona mieszanka bezhalogenowa, olejoodporna, odporna na UV i warunki atmosferyczne
• kolor powłoki: czerwony
• temperatura pracy: -40ºC do 90ºC
• minimalna temperatura układania:  -25ºC
• maksymalna temperatura żyły podczas pracy: 120ºC
• dopuszczalna temperatura żył podczas zwarcia: 200ºC
• napięcie pracy: AC Uₒ/U= 1000/1000 V, DC: Uₒ/U=1500/1500 V
• minimalny promień gięcia: 4 x średnica
• Wytrzymałość izolacji na rozciąganie ≥ 6,5 N/mm
• Wytrzymałość izolacji zewnętrznej na rozciąganie ≥ 8,0 N/mm
• Wydłużenie przy zerwaniu ≥ 125%
• waga: 75 [kg/km]
• średnica zewnętrzna: 6,0mm

Cena za 1mb przewodu zakończonego wtyczką MC4 Staubli (+ - )

Sam przewód jest z firmy KBE, jednak w związku z dużym zapotrzebowaniem na kable solarne zastrzegamy sobie możliwość wysyłki przewodów od różnych producentów (KBE, BITNER, KENO) i tych samych lub lepszych parametrach.

Złącze MC4 – komplet (męski i żeński) STAUBLI MULTI-CONTACT

Dane techniczne:

Oryginalne złącza MC4 wykonane z miedzi cynkowanej. Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.

Max napięcie systemu

1000 V DC / 600 V DC (UL)

1000 V DC /1500V DC (IEC)

Prąd nominalny IEC (90°C)

17A - 50 A (zależnie od przekroju przewodu)

Prąd nominalny IEC (85°C)

17A - 45 A (zależnie od przekroju przewodu)

Napięcie próby

12 kV (1000 V DC (IEC))

16 kV (1500 V DC (IEC))

Posiada certyfikat TUV

Jak rozpoznać oryginalne złącza MC4?

Na obudowie wtyku (-) znajdują się białe napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".

Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.

Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.

UWAGA: Na zamówienie możemy wykonać przewody zakończone z obydwu stron takim samym złączem (np + +  lub - - ), prosimy o taką informację w uwagach po zakupie.

W naszej ofercie również przewody o różnych długościach 2m, 5m, 10m, 25m, 50m, 100m, 500m
