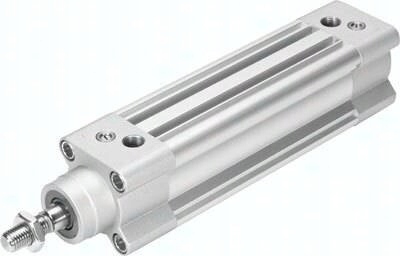

Festo DSBC-32-100-PPVA-N3 1376426

Materiał rury siłownika

Gładko anodowany stop aluminium

Klasa odporności na korozję CRC

2 – Średnia odporność na korozję

Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót

415 N

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie

483 N

Przemieszczana masa własna przy 0 mm skoku

110 g

Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku

9 g

Ciężar podstawowy dla 0 mm skoku

465 g

Ciężar dodatkowy na 10 mm skoku

27 g

Przyłącza pneumatyczne

G1/8

Materiał tłoczyska

Stal wysokostopowa

Uwagi odnośnie medium roboczego

Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)

Konstrukcja

Tłok, Tłoczyskowy, Korpus z profilu

Materiał uszczelnienia tłoka

TPE-U(PU)

Materiał tłoka

Stop aluminium

Materiał uszczelnienia zgarniającego tłoczyska

TPE-U(PU)

Materiał uszczelki buforowej

TPE-U(PU)

Materiał amortyzacji tłoka

POM

Materiał nakrętki

Stal ocynkowana

Materiał łożyska

POM

Materiał śruby kołnierzowej

Stal ocynkowana

Długość amortyzacji

17 mm

Średnica tłoka

32 mm

Skok

100 mm

Ciśnienie robocze

0.6 ... 12 bar

Temperatura otoczenia

-20 ... 80 °C

Amortyzacja

PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych

Materiał pokrywy

Odlew aluminiowy, pokrycie ochronne

Zakończenie tłoczyska

Gwint zewnętrzny

Sposób montażu

Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru:

Sygnalizacja położenia

Przy pomocy czujników

Medium robocze

Sprężone powietrze wg ISO8573-1:2010 [7:4:4]

Maks. energia uderzenia w położeniach końcowych

0.4 J

Gwint na tłoczysku

M10x1,25

Uwaga dotycząca materiałów

Zgodne z RoHS

Pozycja zabudowy

Dowolna

Zgodność z normą

ISO 15552

Warianty

Jednostronne tłoczysko

Ciśnienie robocze MPa

0.06 ... 1.2 MPa

Tryb pracy

Dwustronnego działania

Nr kat.

OT-FESTO033042
