NIE CZEKAJ - DOSTĘPNE OD RĘKI

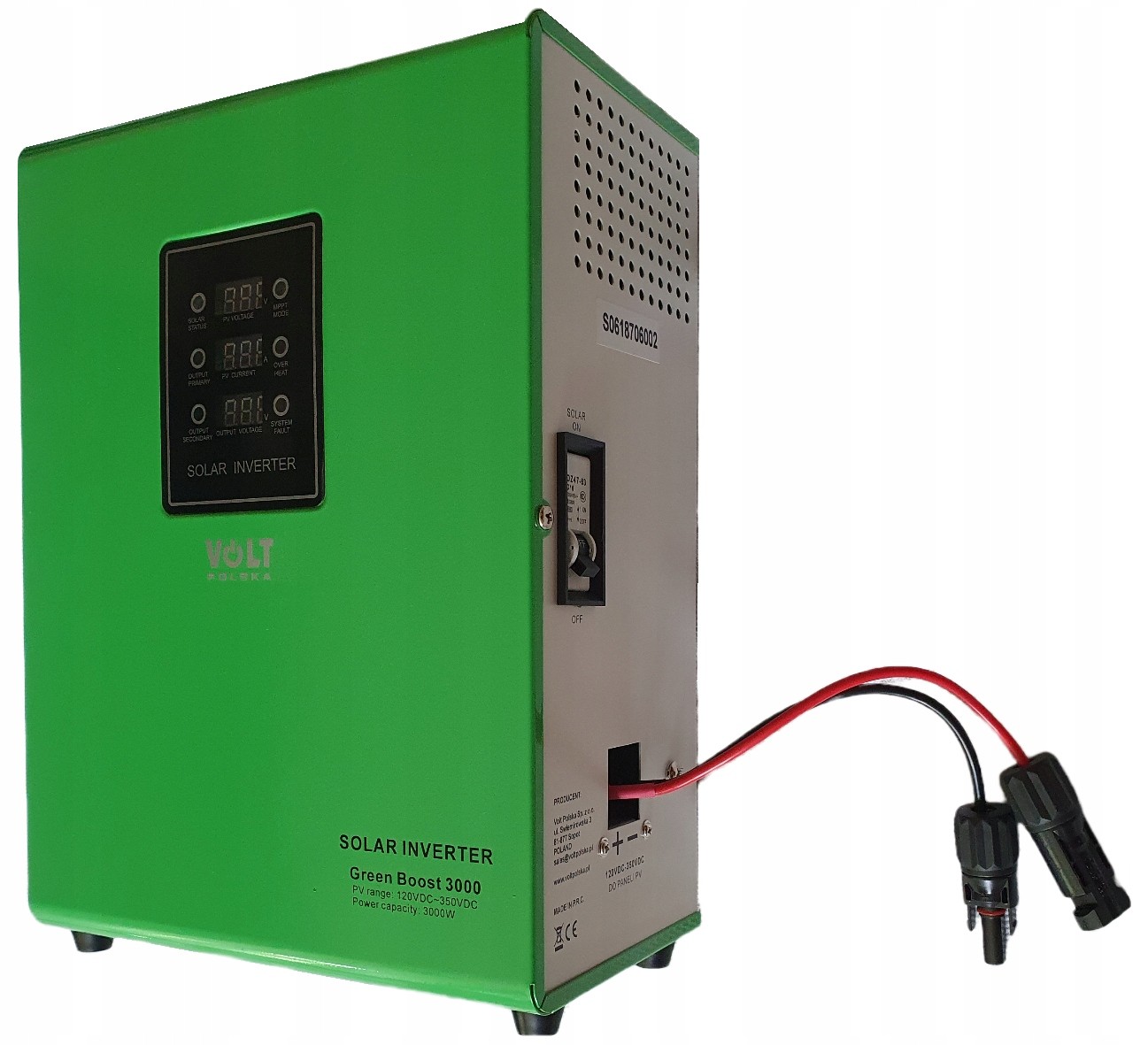

Solarna przetwornica napięcia moc 3000W ; 3kW

Bezpośrednie podłączenie paneli fotowoltaicznych do zasilania urządzeń grzewczych, np. bojlery elektryczne, grzejniki, maty grzewcze.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojler elektryczny, ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".

Fabrycznie nowe.

Polski, renomowany producent. Jakość zdecydowanie przewyższa produkty wschodnie.

Instrukcję obsługi i wskazówki montażu znajdują się w załączonym pliku (zakładka "dodatkowe informacje" na dole aukcji).

Panele, bojlery etc. nie są częścią tej aukcji.

Schemat podłączeń.

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

Poniżej, w zakładce Dodatkowe Informacje, przedstawiono Poradnik doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu PV do grzania wody.

Realna moc grzałek 230V mocno zależna jest od napięcia systemu PV, kolorem zielonym oznaczone są grzałki optymalne, pomarańczowym zbyt słabe, czerwonym zbyt mocne.

Parametry techniczne:

• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: modyfikowany sinus
• Wyjście VAC Nr 1: priorytetowe
• Wyjście VAC Nr 2: Zależne *
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze MC4
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 290x190x80
• Waga [kg]: 2.4 kg

Instalacja:

Przetwornica pozwala na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.
