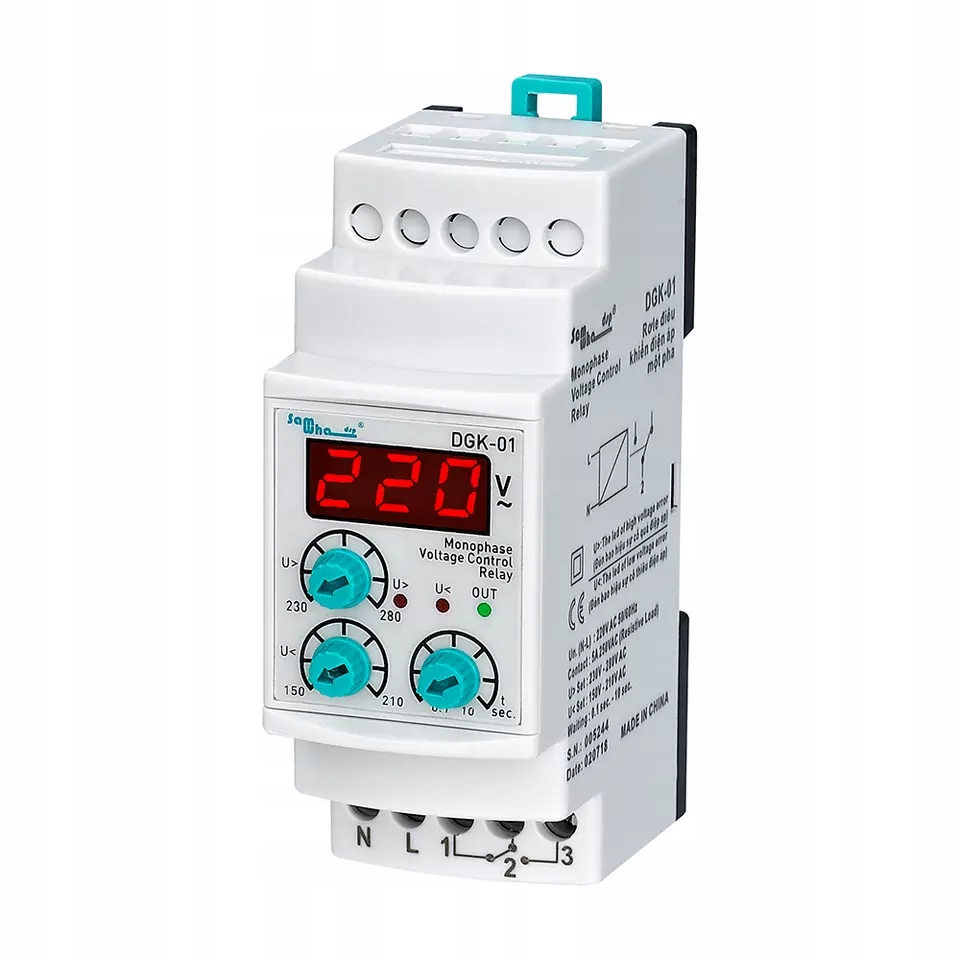

Cyfrowy przekaźnik kontroli fazy i napięcia, nastawialny próg napięcia i czasu + wyświetlacz, 1x230VAC, styk 5A/250VAC

Film pokazujący działanie przekaźników: https://www.youtube.com/watch?v=KQvL8-Nlm-c&ab_channel=CentrumDystrybucjiAutomatyki

Funkcje ochronne Błąd zbyt wysokiego napięcia: jeśli napięcie przekroczy ustawioną wartość wysokiego napięcia, zaświeci się dioda "U>", urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu przekaźnik zostanie wyłączony, a dioda "Out" zgaśnie. Wyjście ze stanu błędu zbyt wysokiego napięcia: gdy napięcie będzie wynosić o 5V mniej niż ustawiona wartość wysokiego napięcia, urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu dioda "U>" zgaśnie, przekaźnik zostanie aktywowany, a dioda Out się zaświeci. Błąd zbyt niskiego napięcia: jeśli napięcie przekroczy ustawioną wartość niskiego napięcia, zaświeci się dioda "U<", urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu przekaźnik zostanie wyłączony, a dioda "Out" zgaśnie. Wyjście ze stanu błędu zbyt niskiego napięcia: gdy napięcie będzie wynosić o 5V więcej niż ustawiona wartość niskiego napięcia, urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu dioda "U<" zgaśnie, przekaźnik zostanie aktywowany, a dioda Out się zaświeci. Stany przekaźnikowe Przekaźnik jest aktywny: styki 2(COM) i 3(NO) tworzą obwód zamknięty, a styki 1(NC) i 2(COM) obwód otwarty. Przekaźnik jest wyłączony: styki 2(COM) i 1(NC) tworzą obwód zamknięty, a styki 3(NO) i 2(COM) obwód otwarty.

Zasada użytkowania Aby ustawić wartość wysokiego napięcia: ustaw pokrętło sterujące "U>" na żądaną wartość. Aby ustawić wartość niskiego napięcia: ustaw pokrętło sterujące "U<" na żądaną wartość. Aby ustawić czas opóźnienia: ustaw pokrętło sterujące "t" na żądaną wartość. Ustawione wartości są wyświetlane na wyświetlaczu podczas regulacji za pomocą pokrętła ustawień. Jeśli napięcie znajduje się między ustawionymi wartościami wysokiego napięcia "U>" i niskiego "U<", dioda "Out" włącza się i przekaźnik jest zasilany.

Specyfikacje Napięcie robocze (Un): 220V AC Częstotliwość robocza: 50/60Hz. Moc robocza: <6VA Temperatura pracy: -20 ° c ..... + 55 ° c Zakres wysokiego napięcia (U>): 230V - 280V Zakres niskiego napięcia (U<): 150V - 210V Czas opóźnienia(t): 0,1sek - 10sek. Wyświetlacz: 3x diody LED, 1x wyświetlacz Typ połączenia : Połączenie terminalowe Kontakt:5A/250V AC (obciążenie rezystancyjne) Średnica kabla: 2,5mm ² Waga: Max. 220g Montaż: Pionowe zmontowane w panelu lub  na szynie DIN
