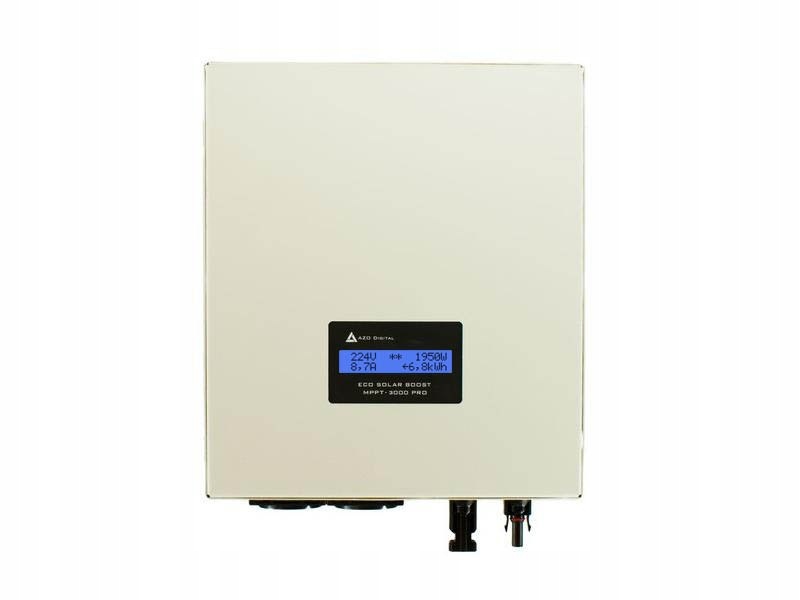

Przetwornica Solarna ECO Solar Boost MPPT-3000 3.5kW PRO

Podstawowe cechy produktu:

• TYP: DC/AC
• Napięcie zasilania: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Moc maksymalna: 3.5 kW
• Przebieg napięcia na wyjściu: Modyfikowany SINUS
• Chłodzenie: Aktywne - wentylator

Przetwornica ECO Solar Boost MPPT-3000 PRO pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 35V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe, itp.

Przetwornica ECO Solar Boost MPPT-3000 PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu
• całkowita energia wyprodukowana w dniu bieżącym
• całkowita energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia (mierzona od pierwszego włączenia)

Dodatkowo na wyświetlaczu prezentowane są w formie komunikatów tekstowych bieżące zdarzenia oraz wykryte nieprawidłowości.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3.5kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy wyjście nr "1" obciążone jest mocą mniejszą niż moc dostarczana przez podłączone panele PV i wyłączane gdy cała wyprodukowana energia konsumowana jest poprzez wyjście "1".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

Parametry techniczne:

• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3.5 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: Szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: Modyfikowany sinus
• Wyjście VAC Nr 1: Priorytetowe
• Wyjście VAC Nr 2: Zależne
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >96%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze śrubowe MC4
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 320x272x96
• Waga [kg]: 4.1 kg

W zakładce "Dodatkowe informacje" można pobrać tabelę, która pomoże w doborze właściwej grzałki (urządzenia grzewczego) w zależności od ilości podłączonych paneli PV.

Instrukcja obsługi do pobrania w pliku pdf w zakładce "Dodatkowe informacje"
