Optymalizator pracy instalacji fotowoltaicznej

Producent: Zamel                                          Marka: -

Kod producenta: SLV10000013                   EAN: 5903669492238

Krótka nazwa: EKO-01

Kolor obudowy: Szary                                   Inne: -

eko-oze-pv optymalizuje parametry pracy zasobnika ​ciepłej wody użytkowej tak aby generował on obciążenie ​w momentach czasowych skoków napięcia mogących ​powodować wyłączenia falownika. Gdy urządzenie rozpozna wzrost napięcia mogący powodować przekroczenie ustalonego podczas konfiguracji poziomu, uruchamia podłączony odbiornik – najczęściej zasobnik ciepłej wody użytkowej z grzałkami elektrycznymi. Praca takiego odbiornika generuje obciążenie rezystancyjne sprzyjające lokalnemu obniżaniu napięcia. Część wykonawcza zestawu eko-oze-pv zarządza podłączonym odbiornikiem w taki sposób, aby modulować generowane przez niego obciążenie w sposób proporcjonalny do chwilowego zapotrzebowania. Dzięki takiej charakterystyce pracy proces obniżania napięcia może zostać rozłożony w czasie, aby zapewnić ciągłość pracy instalacji PV przez wiele godzin narażenia na podwyższone napięcie.

Cechy produktu

• Bieżąca analiza parametrów napięcia i natężenia prądu w sieci elektrycznej na trzech fazach.
• Sterowanie obciążeniem na wybranych fazach w stopniu potrzebnym do realizacji funkcji wybranej przez użytkownika (priorytet obniżania napięcia lub priorytet ogrzewania wody).
• Wzrost udziału autokonsumpcji w charakterystyce zużycia gospodarstwa domowego.
• Obniżenie kosztów ogrzewania ciepłej wody użytkowej.
• Możliwość wyboru jednego z trybów pracy.
• Rozwojowy charakter produktu zakładający rozbudowę funkcjonalności wraz z kolejnymi aktualizacjami.

• Producent: Zamel
• Marka: -
• Seria: EKO
• Funkcjonalność: Optymalizacja pracy PV
• Krótka nazwa: EKO-01
• Kod produktu: SLV10000013
• EAN (GTIN): 5903669492238
• Napięcie zasilania [V]: 230/400
• Tolerancja napięciowa [%]: -20 ÷ +15
• Znamionowy pobór mocy [W]: 1,5
• Parametry styków przekaźnika: -
• Maksymalna obciążalność wyjść [A]: 3x16
• Liczba zacisków przyłączeniowych: -
• Ilość wejść: -
• Przekrój przewodów [mm2]: do 2,5
• Stopień ochrony obudowy [IP]: -
• Liczba kanałów łączności: 1
• Zasięg działania : zasięg sieci Wi-Fi
• Transmisja Wi-Fi : 2,4GHz b/g/n
• Klasa energetyczna: 2
• Klasa ochronności: II
• Sposób montażu: szyna DIN (TH35)
• Temperaturowy zakres pracy [°C]: -10÷+55

Przekładniki

• Znamionowy prąd pierwotny [A]: 100
• Znamionowy prąd wtórny [mA]: 0,1-33,3

• Kolor obudowy przekładnika: czarny
• Szerokość przekładnika [mm]: 18
• Średnica przekładnika [mm]: -
• Zajmowana ilość modułów [17,5mm]: 2
• wysokość przekładnika [mm]: 45
• Głębokość przekładnika [mm]: 14
• Waga przekładnika [g]: 280

eko-oze-pv

• Kolor obudowy: szary
• Szerokość [mm]: 202
• Wysokość [mm]: 150
• Głębokość [mm]: 57
• Waga [g]: 440

scr-eko-oze-pv

• Kolor obudowy: szary
• Szerokość [mm]: 57
• Wysokość [mm]: 45
• Głębokość [mm]: 27,5
• Waga [g]: 1230

• Szerokość opakowania [mm]: 230
• wysokość opakowania [mm]: 200
• głębokość opakowania[mm]: 75
• Waga z opakowaniem [g]: 65

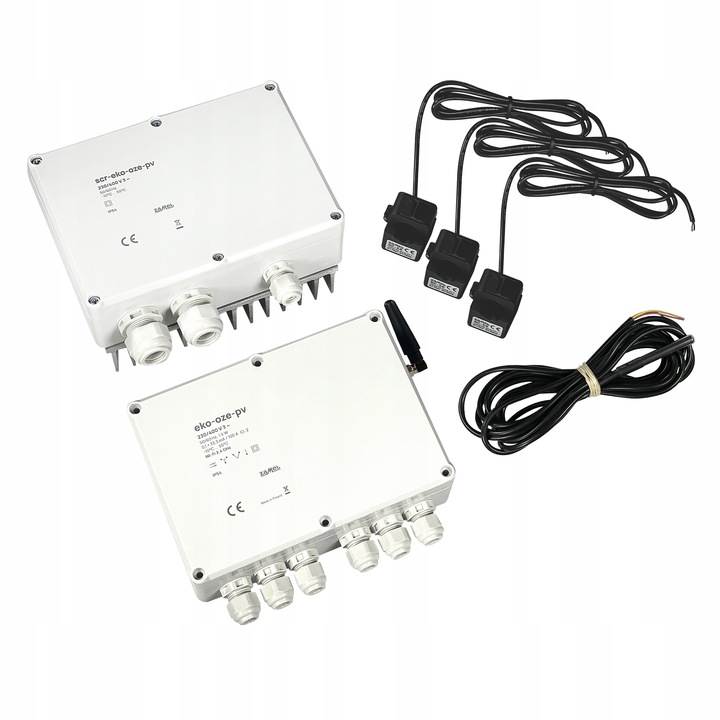

W skład zestawu eko-oze-pv wchodzą

• Część pomiarowa – monitoruje napięcie na poszczególnych fazach w czasie rzeczywistym.
• Część wykonawcza – wyposażona w Jednofazowy regulator z wejściem analogowym (SCR – 25A) – zarządza obciążeniem podłączonego odbiornika.
• Przekładniki prądowe – wykorzystywane do analizy wszystkich istotnych parametrów sieci elektrycznej.
• Cyfrowa sonda temperatury – do zasobnika c.w.u..
