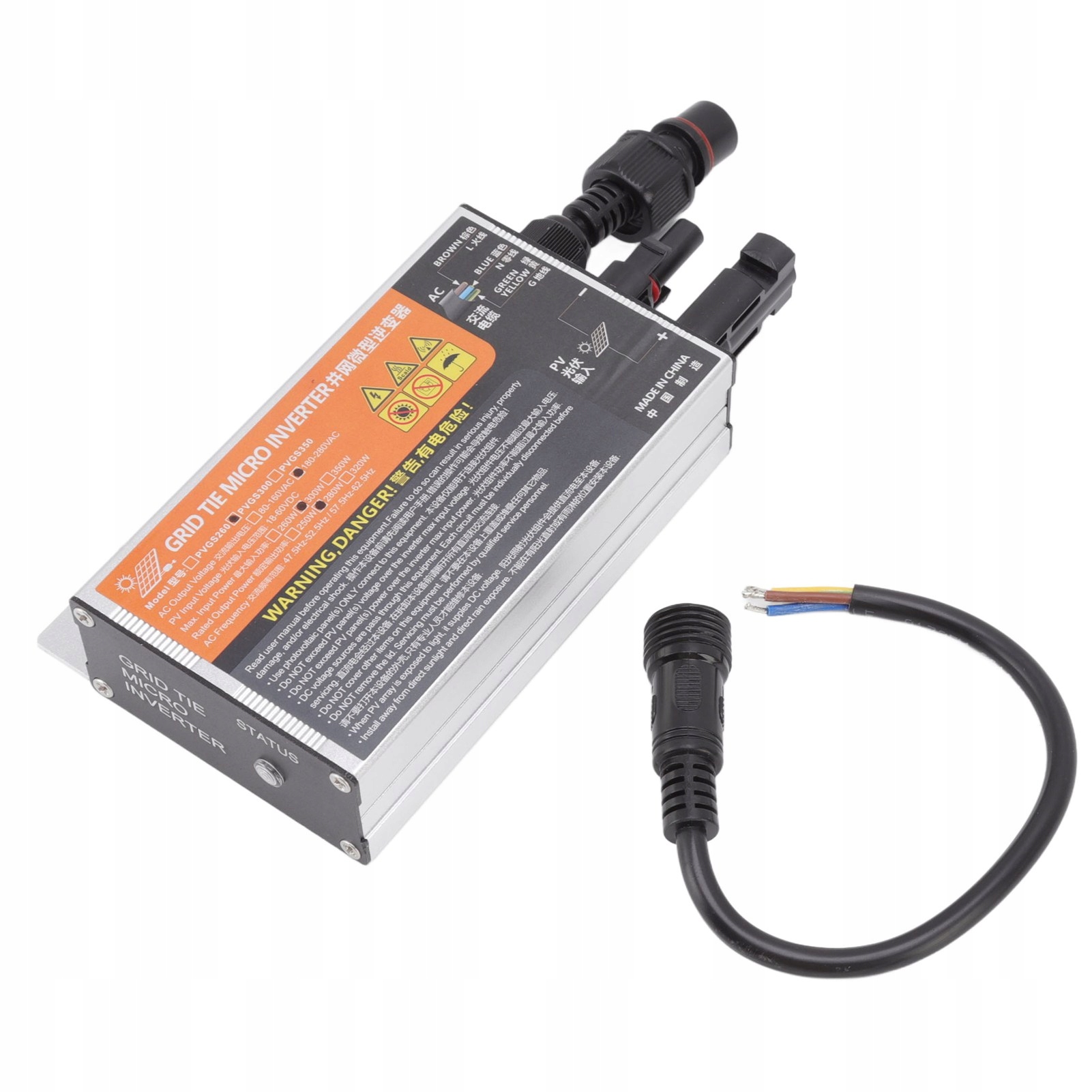

Funkcja: 1. Zasada działania: mikroinwerter solarny to urządzenie, które przekształca prąd stały panelu słonecznego w prąd przemienny. Ma niewielkie rozmiary i pojemność i jest często używany w małych systemach solarnych. 2. Wysoki współczynnik konwersji: falownik podłączony do sieci ma wysoką wydajność konwersji, najwyższa wydajność konwersji może osiągnąć 92%, a wydajność użytkowania jest poprawiona. 3. Prosta obsługa: falownik podłączony do sieci musi być podłączony do sieci przed użyciem, a prosta obsługa jest wygodna w użyciu. 4. Materiał ze stopu aluminium: Mikro falownik jest wykonany ze stopu aluminium, który jest odporny na zużycie i trwały i może być używany przez długi czas. 5. Uwaga: ten falownik może być używany tylko z panelami słonecznymi, a nie z bateriami, należy go używać ostrożnie.

Specyfikacja: Typ artykułu: Solar Micro Inverter Grid Tie Materiał: stop aluminium Seria produktów: seria PVGS300 500 Dane wejściowe (DC, PV): Liczba złącza wejściowego: 1 zestaw Zakres napięcia MPPT: 28 V-55 V Zakres napięcia pracy: 18 V-60 V Maksymalne napięcie wejściowe: 60 V Napięcie rozruchowe: 18 V Dane wyjściowe (AC): Typ sieci jednofazowej: 230V Nominalne napięcie wyjściowe: 230VAC Domyślny zakres napięcia wyjściowego: przy 230VAC: 180V-280V Nominalna częstotliwość wyjściowa: 60Hz Domyślny zakres częstotliwości wyjściowej: przy 60 Hz: 57,5 Hz-62,5 Hz Współczynnik mocy:> 0,99 Całkowite zniekształcenia harmoniczne: THD <5% Efektywność: Nominalna sprawność MPPT MPPT: 99,90% Zużycie energii w nocy: <700mW Dane mechaniczne: Zakres temperatury otoczenia podczas pracy: -40 ° C do 65 ° C Zakres temperatury przechowywania: -40 ° C do 85 ° C Klasa wodoodporności: IP55 Tryb chłodzenia: konwekcja naturalna, brak wentylatorów Inne funkcje: Konstrukcja transformatora: Transformatory wysokiej częstotliwości, izolowane galwanicznie Zintegrowane uziemienie: Uziemienie urządzenia zapewnia PE w kablu AC. Nie jest wymagane dodatkowe uziemienie. Funkcje ochronne: izolowana wyspa, napięcie, częstotliwość, temperatura, prąd itp. Lista pakietów: 1 x mikroinwerter solarny 1 x instrukcja obsługi 1 x linia łącząca

Przed zainstalowaniem mikroinwertera należy sprawdzić, czy napięcie sieci i napięcie modułu fotowoltaicznego odpowiadają poziomom napięcia wejściowego i wyjściowego oznaczonym na etykiecie dołączonej do obudowy mikroinwertera, jeśli nie, należy przerwać instalację, w przeciwnym razie mikroinwerter może ulec uszkodzeniu.1. (Zainstaluj mikroinwerter na stojaku: a. zaznacz pozycję mikroinwertera na stojaku zgodnie z odległością od skrzynki połączeniowej modułu fotowoltaicznego lub innych przeszkód itp. b. Użyj narzędzi zalecanych przez dostawcę stojaka, aby zamocować każdy mikroinwerter do wyznaczoną pozycję.)2. (Podłącz kolejno kable AC wszystkich mikroinwerterów i podłącz je (przewód przeciwpożarowy brązowy, przewód zerowy niebieski, przewód uziemiający żółty zielony) do przewodu głównego AC. Uwaga: Liczba połączeń na gałąź nie powinna przekraczać maksymalnej liczby prądów )3. (Podłącz moduł fotowoltaiczny do mikroinwertera. (Uwaga: napięcie modułu fotowoltaicznego nie może przekraczać maksymalnego napięcia wejściowego falownika.) 4. (Zainstaluj wodoodporną skrzynkę przyłączeniową AC i podłącz szynę AC do skrzynki przyłączeniowej, i podłącz skrzynkę przyłączeniową odgałęzienia AC do punktu podłączenia do sieci.)5(Sprawdź ponownie, czy wszystkie mikroinwertery, złącza i kable są prawidłowo i dobrze podłączone.)6.(Zamknij kolejno każdy wyłącznik obwodu AC.)7(Zamknij główny wyłącznik, twój system elektroenergetyczny zacznie generować energię elektryczną po odczekaniu 3 sekund.)
