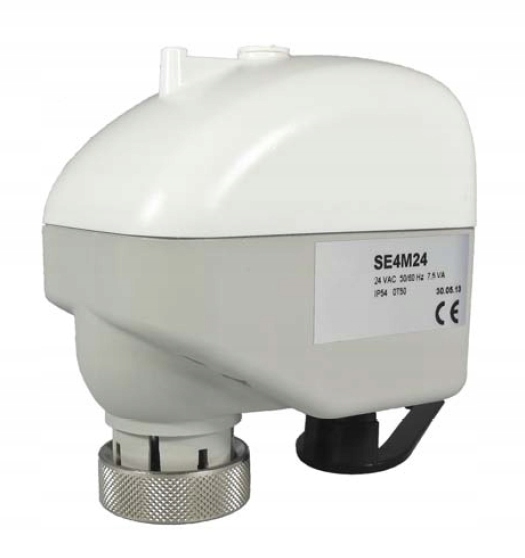

Siłownik elektryczny SE4M24

Podstawowe dane techniczne:

• siła 400 N,
• skok 5,5 mm,
• czas ruchu ok. 70 s.,
• zasilania 24 VAC

Siłowniki elektryczne SE4 są przeznaczone do przestawiana zaworów z serii VFZ pracujących w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Dostępne są dwie wersje siłownika:

- ze sterowaniem 3-punktowym,

- ze sterowaniem analogowym (napięciowym oraz prądowym).

Siłownik jest wyposażony w ogranicznik momentu obrotowego, który po osiągnięciu położenia krańcowego odłącza zasilanie. Siłownik jest wyposażony w metalowy pierścień umożliwiający łatwy montaż bezpośrednio na korpusie zaworu – bez użycia narzędzi.

Siłownik SE4M24 jest wyposażony w funkcję automatycznego dostosowania zakresu skoku. Po włączeniu zasilania siłownik automatycznie dostosowuje się do skoku zaworu, dzięki czemu nie wymaga kalibrowania. Siłownik można przestawiać ręcznie przy użyciu klucza sześciokątnego. Wewnętrzna kontrolka LED sygnalizuje bieżący stan siłownika: dostosowywanie skoku, sterowanie, pozycja krańcowa, błąd/awaria.

Dane techniczne

• siła: 400 N
• skok: 5,5 mm
• zasilanie: 24 VAC ± 10% 50/60 Hz
• sterowanie: analogowe
• pobór mocy: 5,5 VA
• czas ruchu: ok. 70 s
• przestawianie ręczne: kluczem sześciokątnym 3 mm
• sterowanie: praca „wprost” lub „odwrócona”, wybierane zworą
• warunki środowiskowe (praca): 0...50 °C, 10…90 % wilg. wzgl. (brak kondensacji)
• temp. składowania: -20...70 °C, < 95% wilg. wzgl.
• kabel: z wtyczką, izolacja PCV, 3 x 0,5 mm² , długość 1,5 m
• przyłącza: metalowy pierścień 3/4” (na życzenie M30 x 1,5)
• obudowa: poliwęglan
• klasa ochronności: IP54, klasa III
• klasa tworzywa samogasnącego: V0 - V1 wg UL94

Wymiary
