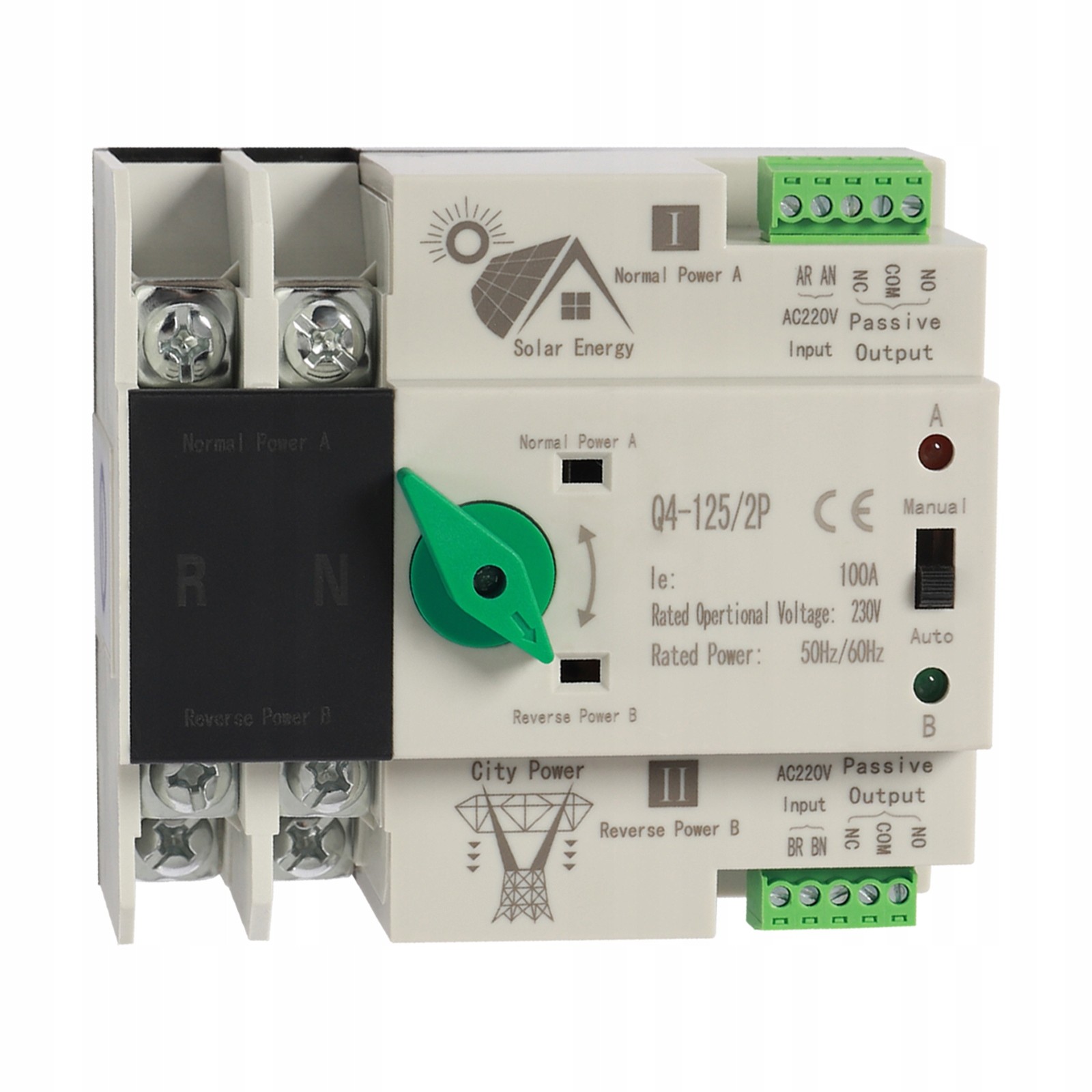

Automatický spínač prenosu dvojitého napájania

Automatyczny przełącznik transferu podwójnej mocy

Może być stosowany tylko do użyteczności publicznej lub generatorów.

Główne cechy

Trwały: Wysokiej jakości plastik, czerwona miedź i srebrne kontakty sprawiają, że produkt jest wysoce przewodzący i trwały.

Dobra wydajność: Z płytą obwodu drukowanego i silnikiem cewki z czystej miedzi, ten produkt ma stabilną, niezawodną, bezpieczną i niską wydajność hałasu.

Łatwy do życia z: Ten przełącznik może być używany do wykrywania, czy zasilanie jest normalne, czy nie, i w krótkim czasie (<0.05s), aby osiągnąć konwersję między normalnym zasilaniem a zasilaniem w trybie gotowości, aby zapewnić normalne użytkowanie, gdy monitorowanie komputera nie jest wyłączone.

Łatwy w użyciu: dwa tryby pracy (automatyczny + ręczny)

Kompaktowa konstrukcja: jego kompaktowe wymiary (4,2*3,74*2,8 cala) i zintegrowana konstrukcja pozwalają na zainstalowanie tego produktu w skrzynkach dystrybucyjnych wraz z wyłącznikami automatycznymi itp.

Zakres zastosowań

Do prądu przemiennego 50/60 Hz, napięcie znamionowe 230 V, prąd znamionowy do 100 A (układ 2-przewodowy) - przewody pod napięciem, jeden neutralny, sieci podwójnego zasilania itp. Normalnym zasilaniem jest zasilacz miejski lub UPS, natomiast zasilaniem rezerwowym może być generator miejski, energia słoneczna, falownik i UPS.

Specyfikacja

biały kolor

Materiał: plastik, miedź, srebro

Rodzaj montażu: szyna DIN 35 mm

Rodzaj instalacji: pozioma lub pionowa

Typ przełącznika: wtórna dystrybucja zasilania

Tryb pracy: automatyczny i ręczny

Funkcja wyświetlania: wskaźnik świetlny wyświetlacza

Klasa elektryczna: typ izolacji klasy PC

Liczba biegunów: 2 szt

Poziom użytkowania: AC-31B

Prąd znamionowy: 100A

Napięcie znamionowe: AC 230V

Napięcie izolacji: AC 690V

Częstotliwość znamionowa: 50Hz/60Hz

Pojemność styku: AC220V 50Hz

Znamionowy prąd zwarciowy: 50kA

Znamionowe napięcie udarowe wytrzymywane: 8kV

SCPD (bezpiecznik): RT16-00-63A

Żywotność: elektryczna: 2000 razy; obsługa ręczna: 5000 razy

Znamionowe napięcie sterujące Us: AC220 V 50Hz

Normalne warunki pracy: 85% Us-110% Us

Obwód pomocniczy: 2 niezależne przekaźniki, każdy z 2 zestawami styków transformatora

Czas dotyku: <50ms

Czas powrotu: <50ms

Czas wyłączenia: <50ms

Czas konwersji: <50ms

Długość szyny: 35mm

Rozmiar produktu: 10.7*9.5*7.1cm

Rozmiar opakowania: 11.5*10.5*8.5cm

Waga brutto: 0,55 kg

Uważaj

1. Przed zakupem należy zwrócić uwagę na rozmiar puszki przyłączeniowej, na wypadek gdyby nie można było jej zamknąć.

2. Baterii tego produktu nie można wymienić.

3. Należy pamiętać, że przełącznik nie może włączać ani wyłączać generatora.

4. Ten produkt należy do konserwacji i instalacji elektrycznej, a operator musi posiadać świadectwo kwalifikacji elektryka i podjąć niezbędne środki zabezpieczające przed wyłączeniem zasilania i izolacją.

5. Zasilanie wspólne/rezerwowe powinno być zasilaniem AC 230V. Jeśli jest to zasilacz DC lub niskonapięciowy, należy go przerobić na zasilacz AC 230V za pomocą falownika. Podczas procesu konwersji cewka może normalnie pracować przy 85% -110% znamionowego napięcia roboczego. Zbyt niskie napięcie w cewce może spowodować przegrzanie lub spalenie cewki.

6. Proszę sprawdzić integralność ATS przed instalacją, włączyć lub wyłączyć ATS za pomocą uchwytu operacyjnego, sprawdzić, czy transmisja jest elastyczna i wykryć generowanie i odłączanie normalnych i rezerwowych obciążeń mocy na każdym etapie.

7. Przełącznik z funkcją ochrony przed wyciekiem nie może być zainstalowany na górnym końcu podwójnego wyłącznika zasilania. W razie potrzeby można go zainstalować na dolnym końcu podwójnego przełącznika zasilania, w przeciwnym razie przełącznik będzie często się wyłączał.

8. W trybie automatycznym mocne obracanie dźwignią wyłącznika zasilania spowoduje uszkodzenie przełącznika transferu. W trybie ręcznym należy go ręcznie przełączyć na zasilanie, obracając rączką.

9. Gdy używany jest normalny zasilacz i zapasowy zasilacz, przełącznik nada priorytet normalnemu zasilaniu.

10. Aby przełączyć się na wspólne zasilanie, musi być prąd. Automatyczne przełączanie jest możliwe tylko przy włączonym zasilaniu awaryjnym. Jeśli zasilanie rezerwowe nie jest włączone, należy je włączyć ręcznie.

11. Jest to przełącznik CB.Podczas przełączania zasilanie zostanie odcięte na 1-2s, a komputer zostanie wyłączony.

12. Gdy najwyższa temperatura osiąga 104°F, wilgotność względna w miejscu instalacji nie powinna przekraczać 50%, gdy najniższa temperatura wynosi 23°F, wilgotność względna jest wyższa. Na przykład, jeśli temperatura wynosi 77°F, wilgotność względna wynosi 90%. Należy podjąć specjalne środki, aby poradzić sobie z okazjonalną kondensacją na powierzchni produktu w wyniku zmian temperatury. Średnia temperatura w ciągu 24 godzin nie powinna przekraczać 95°F.

Pakiet zawiera

1 * podwójny automatyczny przełącznik zasilania

1 * instrukcja w języku angielskim
