Zestaw do mocowania wiertnicy

Zestaw do mocowania wiertnicy

• Zestaw służy do mocowania kotwienia w betonie wiertnic diamentowych różnych marek.

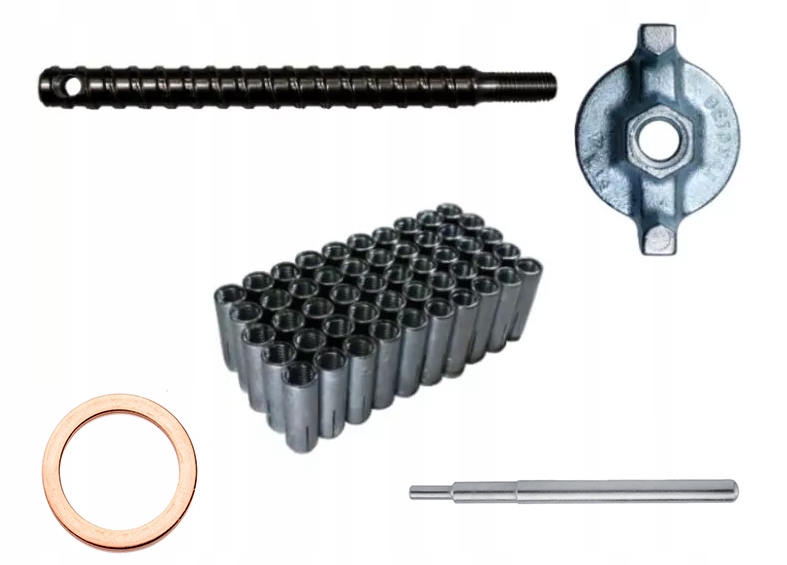

Zakres dostawy

• Nakrętka talerzowa
• Śruba do mocowania wiertnic
• Podkładka miedziana
• Narzędzie do osadzania tulei TDST12 TRUTEK
• Kotwa tulejowa TDA Drop-in z gwintem wewnętrznym bez kołnierza 12mm 50szt (TDA12) TRUTEK

Nakrętka talerzowa

• Nakrętka talerzowa do mocowania wiertnic, uniwersalna do kotwienia wiertnic diamentowych różnych marek.
• Odlewana z żeliwa ciagliwego białego zabezpieczona powłoka cynkową.
• Posiada powierzchnię oporową o średnicy 70 mm, która zastępuje podkładkę oporową.
• Nakręcana jest na śrubę przy pomocy klucza do nakrętek motylkowych, klucza z mechanizmem zapadkowym lub klucza nasadowego.

Dane techniczne

• Wysokość 50mm
• Szerokość 95mm
• Średnica talerza 70 mm

Śruba do mocowania wiertnic

• Trzpień naprężający jest elementem zestawu służącego do mocowania za pomocą kotew wbijanych rozporowych wiertnicy diamentowej.
• Uniwersalny do kotwienia wiertnic różnych marek.

Dane techniczne

• Długość 200 mm
• Gwint M12
• Długość gwintu 25 mm

Kotwa tulejowa TDA Drop-in z gwintem wewnętrznym bez kołnierza 12mm 50szt (TDA12) TRUTEK

Zastosowania

• Montaż instalacji rurowych, wentylacyjnych, elektrycznych i teletechnicznych
• Mocowanie i zabezpieczanie rusztowań i szalunków
• Montaż sufitów podwieszanych i oświetlenia

Zalety

• Jedna kotwa do montażu w betonie niezarysowanym i zarysowanym
• Możliwość zastosowania w płycie kanałowej
• Mała głębokość osadzania – grubość podłoża od 50mm w przypadku płyty kanałowej
• Tuleja nie wystaje ponad powierzchnię betonu,
• Prosty demontaż zamocowania
• Wersja bez kołnierza pozwala na głębsze mocowanie tulei

Dane techniczne

• Rozmiar gwintu 12 mm
• Średnica otworu w podłożu 16 mm
• Min. głębokość otworu 50 mm
• Efektywna głębokość zakotwienia 50 mm
• Min. grubość podłoża 100 mm
• Min. średnica otworu w mocowanym elemencie 13 mm
• Długość kotwy 50 mm
• Narzędzie do osadzania tulei TDST12

Narzędzie do osadzania tulei 12mm 1szt (TDST12) TRUTEK

Zastosowania

• Wklejanie prętów gwintowanych i zbrojeniowych w strefie spękanej oraz niespękanej betonu
• Kotwienie w betonie oraz betonie zbrojonym wszelkiego typu konstrukcji budowlanych, słupów nośnych, maszyn, ekranów akustycznych, elementów wsporczych, itp.
• Kotwienie w otworach suchych i zalanych wodą
• Dozwolone zamocowania w stropach

Zalety

• Przenoszenie najwyższych obciążeń w betonie zarysowanym i niezarysowanym
• Wysoka odporność chemiczna - po utwardzeniu nie wchodzi w reakcję z substancjami chemicznymi i wodą
• Certyfikat WRC pozwala na stosowanie z wodą pitną
• Odporność ogniowa do 120 min
• Zalecana do zakotwień poddawanych oddziaływaniom sejsmicznym dla kategorii właściwości C1
• Zerowy skurcz pozwala na wklejanie dużych średnic prętów gwintowanych i zbrojeniowych na duże głębokości
• Możliwość stosowania żywicy w otworach zalanych wodą i w otworach wierconych techniką diamentową
• Do stosowania w szerokim zakresie rodzajów prętów kotwowych i zbrojeniowych

Dane techniczne

• Średnica 12 mm
• Do użytkowania z TDA12, TDA12L, TDA12SS

• Zakres dostawy: 1 Zestaw
