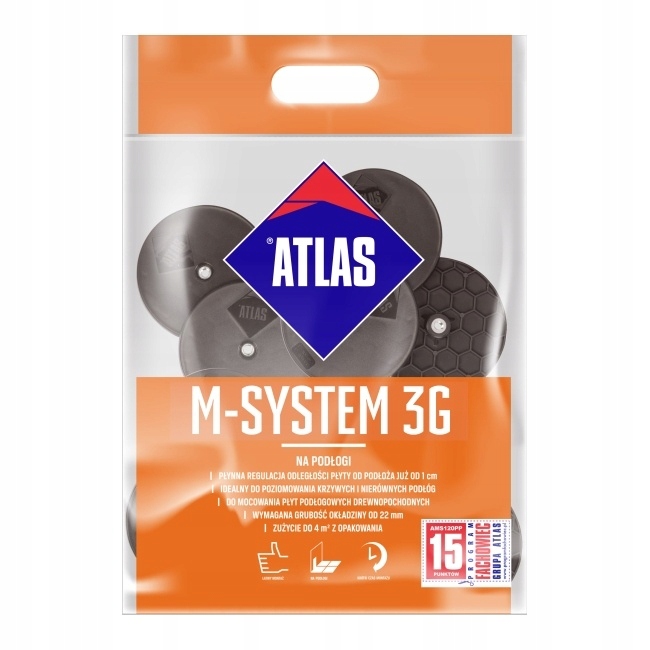

ATLAS M-SYSTEM 3G PŁYTA GIPSOWA L110

Łączniki do mocowania płyt M-system KT 8,5 L 110 UNO podłoga ATLAS

M-System to nowe, atrakcyjne rozwiązanie oferowane przez firmę ATLAS do wykonywania konstrukcji nośnej pod płyty typu g-k, OSB, MFP, w zabudowie ścian, sufitów i podłóg, wewnątrz pomieszczeń.

łączniki do mocowania płyt na ścianach, sufitach, poddaszach i podłogach

• szybki system mocowania płyt g-k i OSB
• płynna regulacja dystansu już od 1 cm oraz kąta nachylenia obudowy
• pozwala na łatwą niwelację krzywizn i nierówności podłoży
• do montażu sufitów płaskich w szerokim zakresie dystansowania, wielopoziomowych
• do montażu podłóg podniesionych na podkładach, legarach i belkach stropowych
• rekomendowany do zabudowy szachtów, poddaszy itp.
• umożliwia jednoczesny montaż izolacji termicznej, akustycznej, paroizolacji

Właściwości:

Łatwy w montażu - mocowanie punktowe umożliwia wykonywanie prac (montaż łączników talerzykowych i płyt okładzinowych) przez jedną osobę.

Bardzo szybki postęp prac – mocowanie pełnowymiarowej płyty ogranicza się do dwóch etapów: wykonania kilkunastu otworów, w których należy zamocować łączniki oraz do przykręcenia płyty do talerzyków przy użyciu stalowych wkrętów.

Płynna regulacja dystansu pomiędzy płytą a podłożem oraz kąta nachylenia płyt poszycia (±27°) – dystans płyt od podłoża może być dowolnie regulowany, niezależnie od geometrii ścian lub wypraw tynkarskich, w zakresie 14-200 mm, a po zastosowaniu elementów przedłużających w przypadku sufitów nawet do ponad 500 mm. Umożliwia montaż okładzin z płyt pod kątem (max ±27°).

Podłoże (zarówno mineralne, jak i drewniane) do mocowania ATLAS M-systemu 3G powinno być stabilne i nośne. Nie wymaga prac przygotowawczych: wyrównania, skucia spękanych wypraw tynkarskich, gruntowania, itp. – system umożliwia precyzyjny montaż płyt na bardzo nierównych lub spękanych wyprawach tynkarskich, w miejscach występowania uskoków ścian, itp.

Możliwość korekty geometrii ścian w przypadku występowania narożników wklęsłych lub wypukłych o kącie innym niż 90° – łączniki mogą być stosowane jako element uzupełniający w przypadku klejenia płyt g-k do podłoży o bardzo dużych nierównościach (>20 mm). Mogą być wtedy osadzane lokalnie w miejscach występowania największych nierówności, bez konieczności wykonywania tzw. podklejek.

Możliwość bezkolizyjnego rozprowadzenia instalacji elektrycznych, wodnych i kanalizacyjnych oraz kanałów wentylacyjnych pod powierzchnią okładziny z płyt - w przypadku istniejącego orurowania lub okablowania, dają możliwość szybkiego montażu płyt przy zachowaniu wymaganej stabilności mocowania.

Możliwość łączenia ATLAS M-system 3G z:

- technologiami tradycyjnymi, takimi jak sufity tynkowane tynkiem gipsowym,

- elementami sufitów dwu- lub więcej poziomowych, montowanych na bazie łączników 120 PP, 120 ZN lub 120 N.

- płytami mocowanymi na systemach stelażowych.

Kompensowanie naprężeń – dzięki punktowemu mocowaniu pojedynczych płyt. Płyty po zaszpachlowaniu tworzą sztywną tarczę, co eliminuje występowanie dalszych naprężeń pomiędzy nimi i zapobiega powstawaniu rys na połączeniach. Tarcza jest oddylatowana w stosunku do okładzin sąsiednich ścian oraz sufitu, mając swobodę odkształceń.

Szybki montaż elementów obudów z płyt gipsowo-kartonowych - obniżanych sufitów na części ich powierzchni, elementów obudów na ścianach pomieszczeń, itp. Mogą być szybko montowane na wyznaczonych obszarach ścian i sufitów, sąsiadujących z wykończonymi już wcześniej wyprawami tynkarskimi, stanowiąc uzupełnienie wykończenia wnętrz.

Szybki montaż posadzek na istniejących podłogach bez konieczności prowadzenia prac rozbiórkowych, z pominięciem mokrych etapów prac i przerw

technologicznych. Bez dodatkowego obciążenia konstrukcji stropów.

Możliwość zredukowania odległości pomiędzy poszyciem a podłożem do 1 cm

- co pozwala na zminimalizowanie strat kubatury pomieszczenia.

Łączniki tworzywowe ATLAS M-System 3G służą do zabudów i obudów na:

• ścianach,
• sufitach,
• poddaszach,
• podłogach (o obciążeniach eksploatacyjnych do max. 4 kN/m2).

Łączniki talerzykowe ATLAS M-system 3G są przeznaczone do mocowania wewnątrz i na zewnątrz pomieszczeń:

• okładzin ściennych i sufitowych płyt gipsowo-kartonowych - wg normy PN-EN 520-A1:2012, o grubości 12,5-25,0 mm (tylko w przypadkach zastosowań wewnętrznych),

• ściennych i podłogowych płyt włóknisto-cementowych - kategorii A, B, C lub D wg normy PN-EN 12467:2013, o grubości 8,0-25,0 mm,

• ściennych i sufitowych płyt drewnopochodnych - wg normy PN-EN 13986- A1:2015, o grubości 12,0-25,0 mm,

• podłogowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 22,0-25,0 mm,

System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych - szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele.

Jest idealnym rozwiązaniem do wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, ukształtowanych pod skosem, itp.

Płyty ścienne, sufitowe i podłogowe powinny być mocowane do talerza montażowego za pomocą co najmniej czterech wkrętów stalowych wchodzących w skład zestawu.

Łączniki ATLAS M-system 3G osadzane w podłożu za pomocą tulei rozporowych L50 ø10 BX lub L60 ø12 BX, mogą być stosowane w podłożach z:

- zbrojonego lub niezbrojonego betonu zwykłego klasy C20/25 ÷ C50/60 wg

normy PN-EN 206:2014,

- autoklawizowanego betonu komórkowego o średniej wytrzymałości na ściskanie nie mniejszej niż 6 N/mm2

(klasy wytrzymałości na ściskanie nie niższej niż 6) wg normy PN-EN 771-4 +A1:2015,

- cegieł ceramicznych pełnych, o nominalnej wytrzymałości na ściskanie nie mniejszej niż 15 N/mm2 (klasie nie niższej niż 15) wg normy PN-EN 771-1+A1:2015,

- cegieł silikatowych pełnych, o nominalnej wytrzymałości na ściskanie nie mniejszej niż 20 N/mm2 (klasie nie niższej niż 20) wg normy PN-EN 771-2+A1:2015,

- pustaków ceramicznych (Porotherm), o nominalnej wytrzymałości na ściskanie nie mniejszej niż 15 N/mm2 (klasie nie niższej niż 15) wg normy PN-EN 771-1+A1:2015, o grubości ścianki nie mniejszej niż 12 mm.

Łączniki ATLAS M-system osadzane w podłożu za pomocą tulei rozporowych UNO-08 lub UNO-10 mogą być stosowane w podłożach z:

-zbrojonego lub niezbrojonego betonu zwykłego klasy nie niższej niż C20/25 wg normy PN-EN 206+A1:2016,

- autoklawizowanego betonu komórkowego o średniej wytrzymałości na ściskanie nie mniejszej niż 6 N/mm2 (klasy wytrzymałości na ściskanie nie niższej niż 6) wg normy PN-EN 771-4 +A1:2015,

- podkładu posadzkowego klasy nie niższej niż C16 wg normy PN-EN 13813:2003,

- cegieł ceramicznych pełnych, o wytrzymałości na ściskanie nie mniejszej niż 20 N/mm2 (klasie nie niższej niż 20) wg normy PN-EN 771-1+A1:2015,

- cegieł silikatowych pełnych, o wytrzymałości na ściskanie nie mniejszej niż 20 N/mm2 (klasie nie niższej niż 20) wg normy PN-EN 771-2+A1:2015,

- pustaków ceramicznych poryzowanych (Porotherm), o wytrzymałości na ściskanie nie mniejszej niż 15 N/mm2 (klasie nie niższej niż 15) wg normy PN-EN 771-1+A1:2015,

- cegieł ceramicznych drążonych, o wytrzymałości na ściskanie nie mniejszej niż 15 N/mm2 (klasie nie niższej niż 15) wg normy PN-EN 771-1+A1:2015, o grubości ścianki nie mniejszej niż 30 mm,

- cegieł silikatowych drążonych, o wytrzymałości na ściskanie nie mniejszej niż 20 N/mm2 (klasie nie niższej niż 20) wg normy PN-EN 771-2+A1:2015, o grubości ścianki nie mniejszej niż 30 mm

Łączniki ATLAS M-system 3G osadzane w podłożu za pomocą elementu mocującego 3GL M8/ø6,5 lub 3GL M8/ø8,5 mogą być stosowane w podłożu z drewna konstrukcyjnego klasy wytrzymałości nie niższej niż C24 wg normy PN-EN 338:2016, o grubości nie mniejszej niż 25 mm.

Łączniki ATLAS M-system 3G mogą być stosowane do mocowania płyt podłogowych w miejscach, w których obciążenie równomierne rozłożone podłogi jest nie większe niż 4,0 kN/m2. Przykładowe typy pomieszczeń i wielkości normowych obciążeń eksploatacyjnych podano w tabeli poniżej
