Absolutna nowość na rynku nagrzewnic wodnych!

Nagrzewnica wodna powietrza

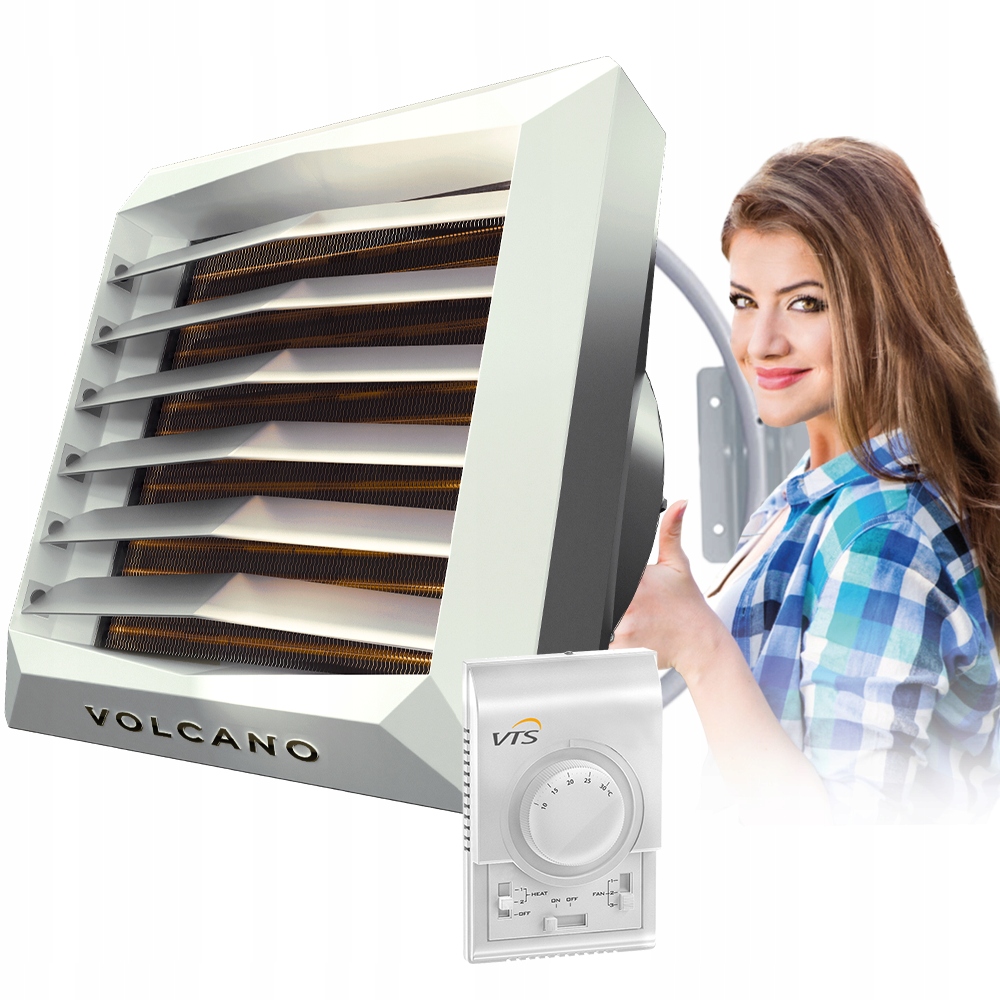

VOLCANO VR MINI 3 AC

W zestawie:

- 3-biegowy sterownik naścienny VOLCANO /WING AC

- Obrotowa konsola montażową.

Dane techniczne:

• Silnik: AC
• Ilość rzędów nagrzewnicy: 3
• Rodzaj wymiennika: 3-rzędowy miedziano- aluminiowy
• Zakres mocy: 4 - 27kW
• Nominalna moc grzewcza: 17,7kW (70/50/15C, III bieg)!
• Maksymalny przepływ powietrza: 2000m³/h
• Liczba biegów wentylatora: 3
• Średnica króćców przyłączeniowych: 3/4"
• Zasięg poziomy powietrza: do 14m
• Zasięg pionowy powietrza: do 8m
• Moc silnika AC: 0,115kW
• Waga urządzenia(bez wody): 13kg
• Wymiary obudowy: 530mm x 530mm
• Poziom hałasu: od 29 db(A) 3m
• Producent: VTS

Najlepszy wybór  niedużej nagrzewnicy wodnej. Idealnie sprawdza się w warsztatach, garażach, magazynach i halach do 130m2.

NAGRZEWNICA VOLCANO MINI charakteryzuje się największą nominalną mocą grzewczą wśród konkurencyjnych modeli, aż 17,7kW (70/50/15C, III bieg)!

Możliwość zakupu węży w zestawie.

Opis produktu

Nagrzewnice wodne to urządzenia, które ogrzewają powietrze w pomieszczeniach za pomocą gorącej wody z systemu centralnego ogrzewania.

OD 20 LAT NAJCZĘŚCIEJ WYBIERANA NAGRZEWNICA

NAGRZEWNICA VOLCANO MINI 3 charakteryzuje się największą nominalną mocą grzewczą wśród konkurencyjnych modeli, aż 17,7kW (70/50/15C, III bieg)!

Nagrzewnice powietrza Volcano to urządzenia nowej generacji, łączące innowacyjne rozwiązania techniczne z nowoczesnym wzornictwem przemysłowym.

Nagrzewnice wodne serii AC zostały wyposażone w 3-biegowe wentylatory, oraz wymienniki o rozwiniętej powierzchni wymiany ciepła.

Nagrzewnice Volcano charakteryzują się niskimi kosztami eksploatacji, niezawodną europejską jakością oraz wysoką wydajnością przy niewielkich wymiarach.

Nagrzewnica wodna powietrza Volcano VR MINI 3 to odpowiedź VTS na potrzeby odbiorców. Dzięki zastosowaniu 3 rzędów wymiennika, nagrzewnica umożliwia uzyskania bardzo wyskokach mocy grzewczych przy niskich temperaturach zasilania. Praca z czynnikiem o temperaturze nawet 35*C.

Zestaw zawiera

Nagrzewnicę VOLCANO VR MINI AC

• Sprawdzona marka, wysoka moc maksymalna do 27kW
• 3-biegowy wentylator
• Wytrzymała obudowa

Unikalna konstrukcja z 3- rzędami wymiennika!

Konsolę montażową

• Możliwość regulacji położenia nagrzewnicy (lewo/prawo)
• Wytrzymała konstrukcja

Sterownik naścienny WING / VOLCANO AC

• 3-stopnie regulacji pracy wentylatora nagrzewnicy
• Termostat
• Możliwość podłączenia elektrozaworu

NAGRZEWNICA VOLCANO MINI charakteryzuje się największą nominalną mocą grzewczą wśród konkurencyjnych modeli, aż 17,7kW (70/50/15C, III bieg)!

Cechy oraz zalety nagrzewnic VOLCANO

• Innowacyjne rozwiązania techniczne.
• Nowoczesne wzornictwo przemysłowe.
• Precyzyjnie wykonana, lekka bryła obudowy.
• Starannie dobrana kompozycja użytych materiałów.
• Dynamicznie ukształtowana kierownica powietrza.

Sterownik naścienny WING AC/VOLCANO AC

Dane techniczne

• Napięcie zasilania: 220-240V
• Dopuszczalne obciążenie: 6(3) A
• Zakres nastawy: 10-30°C
• Parametry otoczenia pracy: -10-50°C
• Współpraca z silnikami: AC
• Pomiar temperatury: Zintegrowany w urządzeniu
• Sygnał wyjściowy: ON/OFF
• Stopień ochrony: IP30
• Producent: VTS

Sterownik naścienny DT TR110C jest stosowany do sterowania pracą wszystkich rodzajów kurtyn WING oraz nagrzewnic VOLCANO z trójbiegowymi silnikami AC.

Przełącznik grzania dla wodnych kurtyn WING oraz nagrzewnic VOLCANO steruje pracą siłownika zamontowanego na zaworze.

Wbudowany termostat automatycznie wyłącza nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.

Współpraca z nagrzewnicami

Sterownik w zależności od mocy nagrzewnicy może współpracować z różną liczbą urządzeń.

Liczba podpiętych nagrzewnic z silnikiem AC do sterownika:

• VR MINI AC - 4 sztuki
• VR1 AC - 2 sztuki
• VR2 AC - 2 sztuki
• VR3 AC - 1 sztuka

Nowoczesność

1. Konstrukcja - Dopracowana bryła obudowy pozwala na uzyskanie optymalnej ekspozycji powierzchni wymiennika przy jednoczesnym ukryciu elementów konstrukcji.

2. Kształt i kolor - Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją kolorystyczną zapewnia harmonijną adaptację do każdego typu pomieszczenia.

3. Materiał (ABS) - Obudowa wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę oraz możliwość łatwego czyszczenia gwarantując wieloletnią wytrzymałość.

4. Smart Lock - Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

Innowacyjność

1. Kierownice powietrza - Nowatorskie rozwiązanie mocowania łopatek umożliwia ich indywidualną regulację oraz stabilne pozycjonowanie. Profil kierownicy gwarantuje minimalne opory przepływu powietrza.

2. Dyfuzor - Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

3. Wymienniki ciepła

• 1, 2 i 3-rzędowe nagrzewnice o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu.
• Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi.
• Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności.

4. Maksymalny wydatek powietrza bez strat - Dokładnie spasowana obudowa wentylatora oraz specjalnie zaprojektowany dyfuzor zapewniają równomierny rozkład prędkości powietrza w wymienniku gwarantujący niewielkie opory przepływu oraz pełne wykorzystanie mocy nagrzewnicy

Parametry pracy

Legenda

• Pg - moc grzewcza urządzenia
• Tp1 - temperatura powietrza na wlocie do urządzenia
• Tp2 - temperatura powietrza na wylocie z aparatu
• Tz - temperatura czynnika na zasilaniu do urządzenia
• Tp- temperatura czynnika na powrocie z urządzenia
• Qp - przepływ powietrza
• Qw - strumień przepływu czynnika w wymienniku
• Δpw - spadek ciśnienia czynnika w wymienniku

Parametry doborowe i moce grzewcze pozostałych modeli dostępne w załączniku.

Zastosowanie nagrzewnic Volcano

Nagrzewnice Volcano szybko i skutecznie rozprowadzą ciepłe powietrze w:

• szklarniach,
• magazynach,
• halach produkcyjnych,
• warsztatach samochodowych,
• centrach handlowych,
• halach sportowych,
• kościołach
• oraz w pozostałych obiektach posiadających źródło ciepłej wody, wymagających ekonomicznego ogrzewania metodą nadmuchową.

Nagrzewnice świetnie współpracują z piecami centralnego ogrzewania.

Wymiary

Montaż

Nagrzewnica VOLCANO posiada w zestawie konsolę montażową, umożliwiającą zamocowanie urządzenia zarówno pionowo(1) jak i podsufitowo(2). Maksymalny zasięg pionowy urządzeń waha się od 8-15 m w zależności od rodzaju nagrzewnicy. Maksymalny zasięg poziomy zaś od 14-25 m. Niezachowanie przy montażu minimalnej odległości 25 cm (VR Mini) oraz 35 cm (VR1/ VR2/VR3/VR-D) od ściany bądź stropu może powodować nieprawidłową pracę urządzenia, możliwość uszkodzenia wentylatora lub zwiększoną głośność jego pracy. Istnieje możliwość montażu grupy urządzeń(3).
