3-STOPNIOWY REGULATOR OBROTÓW

Z TERMOSTATEM

WING Volcano VTS

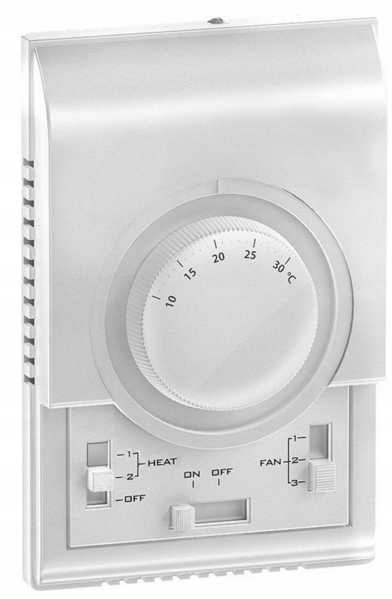

Sterownik naścienny WING AC/VOLCANO AC

Model 1-4-0101-0438

Sterownik naścienny DT TR110C jest stosowany do sterowania pracą wszystkich rodzajów kurtyn WING oraz nagrzewnic z trójbiegowymi silnikami AC. Przełącznik grzania dla wodnych kurtyn WING oraz nagrzewnic steruje pracą siłownika zamontowanego na zaworze. Dla kurtyn WING w wersji elektrycznej załącza pracę grzałek elektrycznych. Wbudowany termostat automatycznie wyłącza kurtynę lub nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.

• Napięcie zasilania: 220…240 V AC
• Dopuszczalne obciążenie: 6(3)A
• Zakres nastawy: 10…30 oC
• Dokładność regulacji: +/- 1oC
• Stopień ochrony: IP30
• Sposób montażu: natynkowy
• Parametry otoczenia pracy: -10…+50oC
• Wymiary: 133 x 87 x 35mm
• Masa: 0,42 kg

FUNKCJE

Stosowany do sterowania pracą wszystkich rodzajów kurtyn powietrznych WING z silnikiem AC oraz

nagrzewnic wodnych VOLCANO z silnikiem AC. Przełącznik grzania dla wodnej kurtyny WING W oraz

nagrzewnic wodnych VOLCANO, steruję pracą siłownika zamontowanego na zaworze (ON(1)/OFF),

a dla kurtyn powietrznych WING E załącza grzałki (1 poziom, 2 poziom, OFF). Wbudowany termostat

automatycznie wyłącza kurtynę/nagrzewnicę w zależności od nastawionej na pokrętle termostatu

temperatury.

Właściwości

Najważniejsze właściwości sterownika WING/VOLCANO:

Główny włącznik/wyłącznik (ON/OFF)

2-stawna regulacja termostatu (zał./wył.), membrana wypełniona gazem. Przełącznik regulacji grzania: (1,2,OFF) – poziom 1 i 2 dotyczy regulacji poziomu grzania

kurtyn elektrycznych WING E

Przełącznik trójstopniowej regulacji prędkości obrotowej wentylatora: FAN (1,2,3)

BUDOWA

Obudowa termostatu jest wykonana z tworzywa sztucznego. Wymagana temperatura w

pomieszczeniu ustawiana jest za pomocą pokrętła umieszczonego na obudowie urządzenia.

SCHEMAT STEROWANIA

Sterownik ma możliwość pracy w dwóch konfiguracjach:

Zworka „2-5” sterowanie pracą wentylatora i grzaniem, w zależności od nastawy termostatu;

w takim rozwiązaniu termostat wpływa na pracę całego urządzenia

Opcjonalna zworka „4-5” – sterowanie pracą wentylatora niezależnie od nastawy termostatu;

w takim rozwiązaniu wpływamy tylko na pracę samego wentylatora

WSKAZÓWKI

Sterownik należy instalować w miejscach, gdzie pomiar temperatury powietrza jest możliwe jak

najbardziej dokładny oraz tam gdzie nie występuję niekorzystny wpływ promieniowania

słonecznego lub z innych źródeł ciepła lub chłodu. Montaż należy wykonać na wysokości około 1,5

m nad podłogą.

Sterownik można instalować bezpośrednio na ścianie lub na dostępnych w handlu puszkach

podtynkowych . Czynności serwisowe (otwieranie sterownika) może wykonywać wyłącznie

upoważniony personel (Uwaga: 220…240 VAC!) Przed otwarciem obudowy odłączyć napięcie

zasilania.
