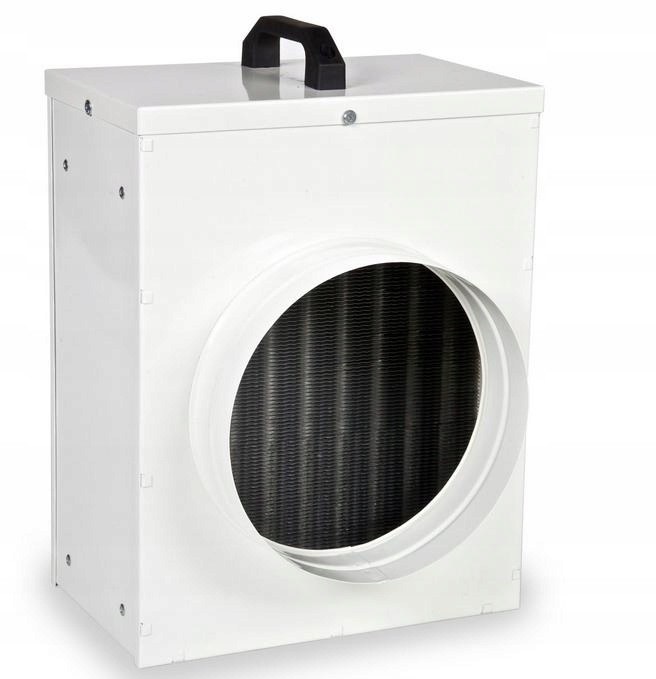

Nagrzewnica wodna 250/1

• temperatura pracy do 110°C
• ciśnienie robocze: 1,0 MPa
• łatwość wykonywania czynności serwisowych
• możliwość odpowietrzenia nagrzewnicy
• kolektory wykonywane są z rur miedzianych
• jednorzędowa
• średnica 250 mm

Nagrzewnica wodna  składa się z obudowy z króćcem do podłączenia okrągłego kanału wentylacyjnego, pakietu lamelowego i kolektorów. Typoszereg składa się z wymiennikami jedno i dwurzędowymi. Obudowa posiada zdejmowaną pokrywę po stronie króćców przyłączeniowych, która umożliwia wykonywanie czynności serwisowych i czyszczenie. Wymienniki wykonane są na bazie rurki miedzianej Ø12x0,4. Lamelki wykonane są z taśmy aluminiowej o grubości (w zależności od wysokości kołnierzyka – rozstawu lamelek) 0,12 mm lub 0,20 mm. Obudowy wykonywane są standardowo z blachy stalowej ocynkowanej (na zamówienie istnieje możliwość wykonania z blachy nierdzewnej/kwasoodpornej lub aluminiowej).

Kolektory wykonywane są z rur miedzianych. W standardzie króćce są gwintowane. Nagrzewnice wyposażone są w korek spustowy umożliwiający odwodnienie instalacji i spuszczenie wody oraz w króciec przygotowany pod odpowietrznik 1/8”. W standardowym wykonaniu odpowietrznik nie stanowi wyposażenia nagrzewnicy.

Montaż

Nagrzewnice  posiadają kołnierze z uszczelką przystosowane do zabudowy pomiędzy okrągłymi kanałami instalacji wentylacyjnej. Króćce doprowadzające/odprowadzające czynnik w wykonaniu standardowym przystosowane są do łączenia przez skręcanie. Nagrzewnice zasilane są czynnikiem od dołu.

Zastosowanie

Lamelowe wymienniki ciepła służą do ogrzewania powietrza w procesach wentylacji i klimatyzacji. Nagrzewnice wodne WHC mogą być wykorzystywane jako nagrzewnice wstępne, wtórne, lub strefowe - do indywidualnego dogrzewania pomieszczeń o rożnym zapotrzebowaniu ciepła jak np. obiekty mieszkalne, przemysłowe, magazynowe, użyteczności publicznej, itp.

Wymiary
