Winda do paneli fotowoltaicznych to najnowszy projekt technologów i jakościowców firmy Drabest.

ZACHĘCAMY WSZYSTKICH, KTÓRZY SĄ ZAINTERESOWANI NASZĄ WINDĄ DO OBEJRZENIA KRÓTKIEGO FILMIKU PREZENTUJĄCEGO W JAKI SPOSÓB DZIAŁA NASZ PRODUKT.

https://www.youtube.com/watch?v=JGB989U8Lms

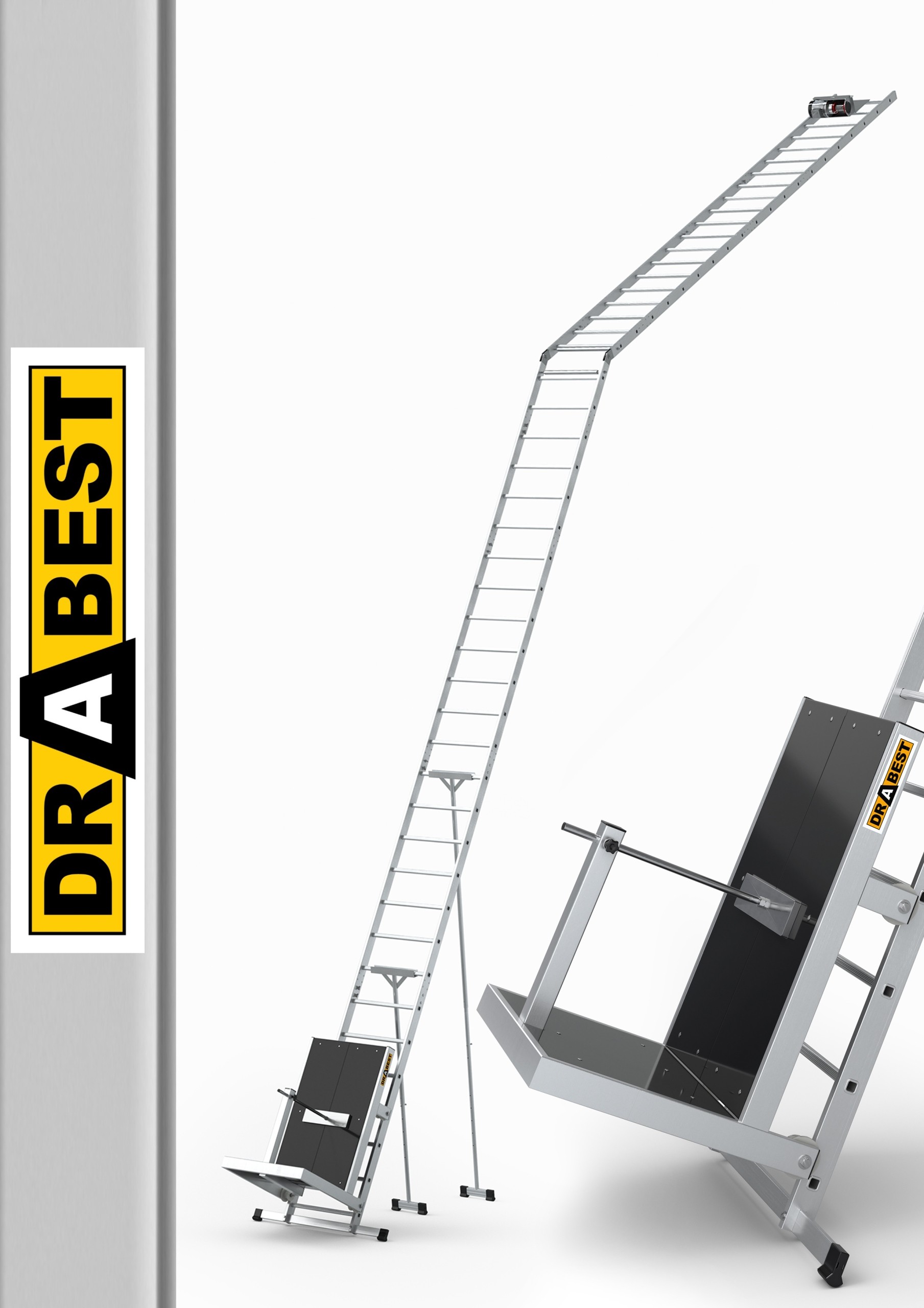

Winda/wciągarka do wszystkich rodzajów paneli fotowoltaincznych dostępnych na rynku.

Elektryczny wyciąg 12 m + wózek transportowy.

WCIĄGARKA DO PANELI FOTOWOLTAICZNYCH  - DRABEST

1. Wymiary wyciągu po złożeniu:

2. Dopuszczalne obciążenie wyciągu: do 125 kg

3. Długość liny: 12 m

4. Prędkość podnoszenia: średnio 10 m/min

5. Maksymalna wysokość do dachu: 6,5 m

W CELU ZAPEWNIENIA MAKSYMALNEGO POZIOMU BEZPIECZEŃSTWA W ZESTAWIE ZNJADUJĄ SIĘ DWIE PODPORY. KRÓTSZĄ PODPORĘ NALEŻY USTAWIĆ MIĘDZY 1 A 2 SEGMENTEM.

• szerokość całkowita wyciągu 630 mm
• szerokość wewnętrzna wyciągu 580 mm
• maksymalna długość wyciągu do 12,5 m

• Szynowa wciągarka drabinowa marki DRABEST to uniwersalny oraz niezawodny produkt, polecany do szybkiego transportu np paneli fotowoltaicznych lub innych przedmiotów. Jest solidna, a łatwy montaż bez użycia narzędzi to oszczędność czasu i kosztów pracy!
• Lekkie ramy drabinowe tworzą system modułowy, który daje dużo możliwości w zakresie konfiguracji.

• Aluminiowe szczeble z profilu 28x28mm oraz podłużnice z profilu 82x25mm.
• Waga wszystkich elementów wyciągu jest znacznie lżejsza, ponieważ wciągarka wykonana jest z lekkiego aluminium.
• Maksymalna długość wyciągu to 12,5m (długość liny: 12 m)
• Maksymalne obciążenie 125kg
• Sztywna konstrukcja z mocnego tłoczenia.

Dopuszczalne obciążenie wyciągu - do 125 kg

Długość liny - 12 m

Maksymalna wysokość do dachu: 6,5 m

Minimalna długość przęsła opieranego na dachu to 2,5 m.

Wykaz elementów:

• rama drabinowa 1.85 m ze stabilizatorem / nr.1 / - 1 szt
• rama drabinowa 1.85 m / nr.2 / - 3 szt
• rama drabinowa 1.06 m / nr.3 / - 2 szt
• rama zawiasowa / nr.4 / - 1 szt
• rama napędowa / nr.5 / - 1 szt
• wózek transportowy / nr.6 / - 1 szt
• podpora teleskopowa / nr.7 / - 2 szt
• uchwyt mocujący / nr. 8 / – 1 szt

Maksymalna wysokości do dachu wynosi 6,5 m.

Plus ramy drabinowe, które znajdują się na dachu.

Łącznie osiągniesz aż 12,5 m wysokości.

WÓZEK DO TRANSPORTU PANELI FOTOWOLTANICZNYCH

• Wózek transportowy do przewozu paneli fotowoltaicznych jest wykonany z ramy aluminiowej oraz pokryty wodoodporną antypoślizgową sklejką.
• Posiada specjalnie przystosowany uchwyt do transportu paneli fotowoltaicznych.
• Wymiary:

Wysokość – 0,8 [m]

Szerokość – 1,18 [m]

Głębokość – 0,72 [m]

Docisk (ramię zabezpieczające) transport paneli fotowoltaicznych

Specjalnie zaprojektowane ramie służy do zabezpieczenia paneli przed ich niekontrolowanych ruchem. Uchwyt docisku wykonany jest ze stalowej rury ø 15x1,5 mm z płynną regulacją, dodatkowo płaskownik dociskający (przytrzymujący) panele wykończony jest mikrogumą czyli powierzchnią która nie uszkodzi paneli. Możliwy jest również całkowity demontaż docisku, ponieważ część dociskająca (płaskownik z mikrogumą) jest wkręcana do pręta.

Wciągarka drabinowa jest bezpieczna, uniwersalna, łatwa i szybka w montażu, a przede wszystkim lekka i odporna na uszkodzenia mechaniczne.

Użytkownik wyciągu towarowego jest zobowiązany do ścisłego przestrzegania zasad montażu i eksploatacji wyciągu, oraz głównych zasad BHP związanych z wykonywaniem pracy na wysokości.

SILNIK WCIĄGARKI

Silnik wciągarki stanowi serce całej konstrukcji. Silnik o maksymalnym udźwigu nawet do 400 kg. Wyposażony jest w linę o długości 12 m, dzięki której możliwe jest wciągnięcie wózka na odpowiadającą nam wysokość. Sterowanie windą odbywa się za pomocą przewodowego pilota, co pozwala na obsługę silnika z bezpiecznej odległości, zachowując równocześnie stały kontakt wzrokowy z pracującym silnikiem, dzięki czemu operator jest w stanie w każdym momencie zareagować. Dodatkowo silnik wyposażony jest w hamulce bezpieczeństwa, które zabezpieczają linę przed jej nadmiernym zwinięciem oraz rozwinięciem. Silnik zamontowany jest na 4 śrubach do specjalnej aluminiowej  konstrukcji  (blacha ryflowana gr. 3 mm), która wspawana jest do części drabinowej.

• Moc silnika 1050W
• Napięcie zasilania - 230V
• Prędkość podnoszenia - 8 m/min

SZEROKI STABILIZATOR

Rama drabinowa wyposażona jest w szeroki stabilizator o długości 1200 mm, który stanowi solidne podparcie całej wciągarki. Stabilizator wykonany jest z profilu o przekroju 60x20 mm i montowany jest za pomocą zestawu montażowego dołączonego do wciągarki. Końce stabilizatora wyposażone są w specjalne stopki antypoślizgowe, które zabezpieczają konstrukcję przed niekontrolowanym poślizgiem.

*Zdjęcie przedstawia montaż stabilizatora za pomocą śrub.

Solidne połącznie segmentowe! Sztywna konstrukcja!

Segmenty drabinowe wciągarki połączone są za pomocą 4 łączników tzw ceowników.

W produkcie zamontowane są już ceowniki na semgmentach - jedynie co musisz zrobić to zamontować śruby zamkowe M8X40 oraz nakrętki motylkowe, które znajdują się wraz z zakupioną windą.

Kółka (prowadnice) wykonane z tworzywa sztucznego, które ułatwiają transport wózka po części drabinowej. Ich specjalna konstrukcja zabezpiecza wózek przed niekontrolowanym wypadnięciem z toru jazdy, ponieważ szyna (profil) części drabinowej znajduje się wewnątrz prowadnicy. Dodatkowo kółka osadzone są na łożyskach dzięki czemu wózek porusza się bez nadmiernego oporu (z lekkością), z powodzeniem wózek może jeździć np. po kostce, czy betonie.

Montaż poszczególnych elementów windy

Montaż segmentów odbywa się poprzez nałożenie jednej części drabinowej na specjalny stalowy łącznik znajdujący się w drugiej sekcji drabinowej i skręcenie (zablokowanie) tych segmentów za pomocą śrub tzw. motylków. W ten sposób uzyskujemy trwałe połączenie zachowując przy tym łatwość montażu. Uniwersalność tego połączenia polega na tym, że możliwy jest montaż dowolnych segmentów ze sobą.
