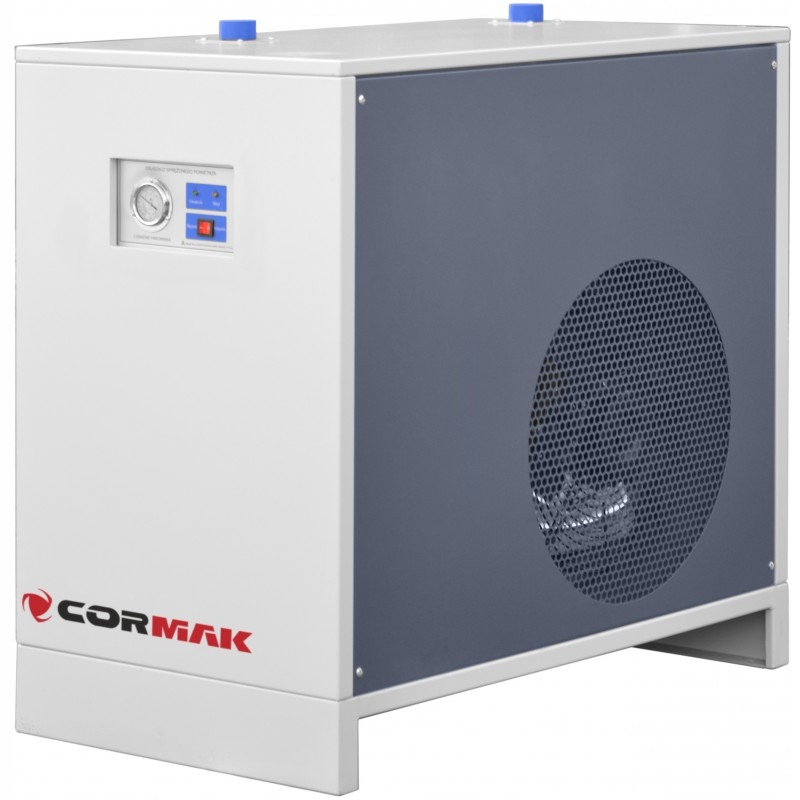

OSUSZACZ IZBERG N10S

Osuszacz ziębniczy sprężonego powietrza ma za zadanie obniżenie temperatury sprężonego powietrza oraz usunięcie cząstek wody i oleju zawartych w przepływającym powietrzu. Proces ten odbywa się dwuetapowo.

PARAMETRY TECHNICZNE

• ŚREDNICA RURY WYLOTOWEJ I WLOTOWEJ POWIETRZA (BSP) 1"
• PRACA W UKŁADACH POD CIŚNIENIEM DO 10 BAR
• TEMPERATURA WLOTOWA ≤38°C
• TEMPERATURA PUNKTU ROSY 3°C przy nadciśnieniu roboczym
• WYDAJNOŚĆ: 1500 l/min
• MOC: 0,29 kW
• NAPIĘCIE: 230 V
• WYMIARY (D x S x W): 700 x 420 x 650 mm
• WAGA: 45 kg

ETAP PIERWSZY

Najpierw sprężone powietrze trafia do wymiennika ciepła powietrze-powietrze, gdzie w układzie przeciwprądowym zostaje wstępnie schłodzone przez powietrze opuszczające parownik.

ETAP DRUGI

W drugim etapie przechodzi do parownika obiegu chłodniczego, gdzie temperatura sprężonego powietrza jest obniżana do temperatury punktu rosy przez czynnik chłodniczy. Podczas obu etapów chłodzenia, prawie wszystkie opary oleju i wody zawarte w sprężonym powietrzu skraplają się. Opuszczając osuszacz, powietrze przepływa przez wysokowydajny separator, gdzie skroplony kondensat jest oddzielany od powietrza, a następnie usuwany na zewnątrz za pomocą automatycznego zaworu spustowego. Następnie powietrze po oddzieleniu kondensatu ponownie trafia do wymiennika ciepła, gdzie jest ponownie podgrzewane, konsekwencją czego jest obniżenie wilgotności względnej sprężonego powietrza.

Układ chłodzenia jest zaprojektowany w taki sposób, aby mógł automatycznie regulować wydajność chłodzenia, w zależności od ilości i temperatury powietrza do uzdatniania. Zostało to osiągnięte poprzez zastosowanie technologii zmiennoobrotowego wentylatora.
