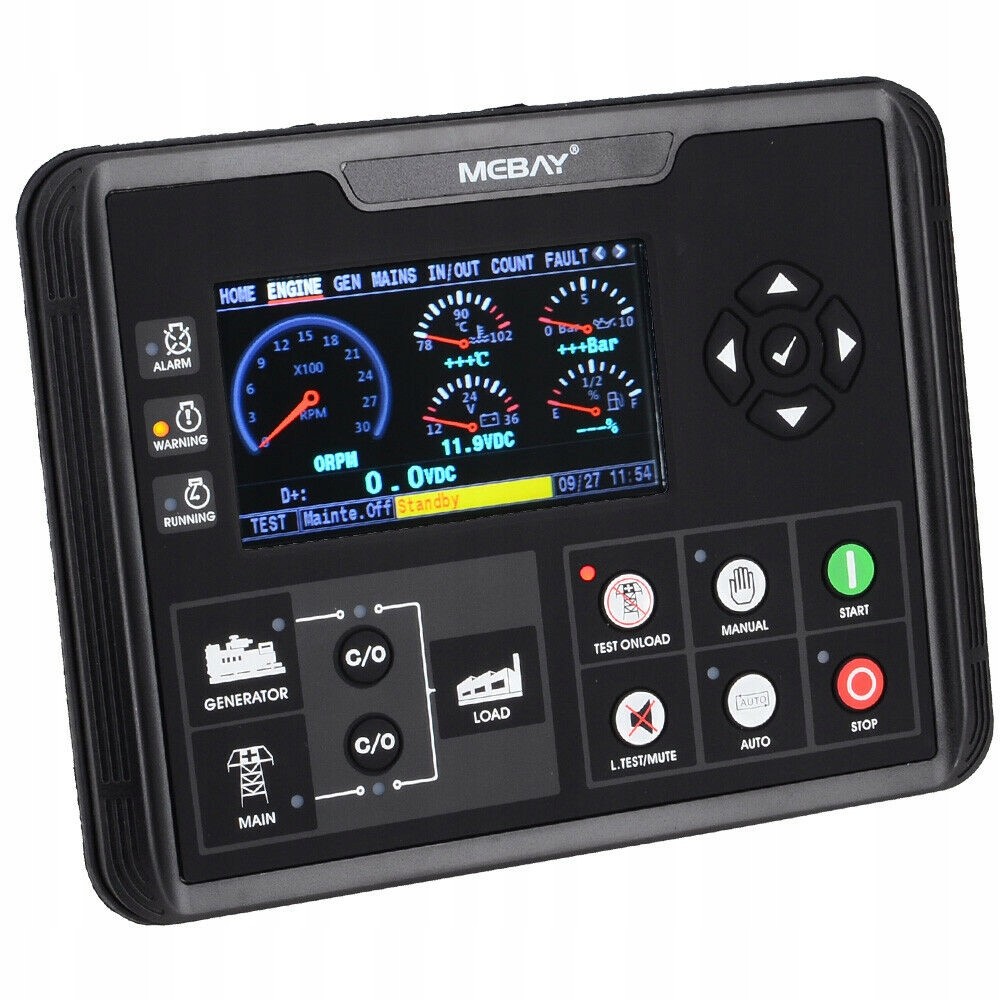

Generátor - Monitorovanie agregátu generátora ovládača plynu

Ta seria kontrolerów specjalizuje się w uruchamianiu, zatrzymywaniu, monitorowaniu parametrów, sprawdzaniu usterek oraz ustawianiu danych.

Kolorowy wyświetlacz LCD o przekątnej 4,3 cala z zupełnie nową konstrukcją interfejsu użytkownika jest dostosowany w tym kontrolerze, aby względne awarie mogły być wyświetlane bezpośrednio.

Wszystkie parametry mogą być wyświetlane za pomocą symulowanych wskaźników i słów. Poza tym ekran LCD może wyświetlać różne usterki w tym samym czasie, gdy agregat zostanie zatrzymany, gdy nie będzie mógł pracować płynnie.

Dostępne są opcje interfejsu chińskiego/angielskiego, więcej języka można ustawić zgodnie z życzeniem użytkownika.

 Wszystkie parametry można konfigurować za pomocą przycisków znajdujących się na panelu przednim lub za pomocą programowalnego interfejsu przez RS485 lub USB do regulacji za pomocą komputera.

Może być szeroko stosowany we wszystkich rodzajach systemów automatycznego sterowania agregatami.

Główne cechy:

Wykorzystywana jest technologia mikroprocesowa 32 jednostek.

Kolorowy, duży ekran LCD TFT o przekątnej 4,3 cala, interfejs języka opcji (chiński/angielski), w razie potrzeby ustawiony język użytkownika.

Wyświetlanie wskaźnika i liczby na powierzchni interfejsu użytkownika.

Materiał akrylowy jest przystosowany do ochrony ekranu.

Panele silikonowe;

Port USB: parametry można ustawić nawet bez zasilania przez port USD, aby monitorować w czasie rzeczywistym.

Różne rodzaje wyświetlania parametrów.

Funkcja wejścia/wyjścia, status może być pokazywany bezpośrednio.

Więcej kategorii ułożenia powierzchni.

Wewnętrzny zegar czasu rzeczywistego: dostępny jest zaprogramowany czas działania i automatyczna konserwacja. Plan pracy agregatu można ustawić na tydzień lub miesiąc.

Funkcja odliczania trzech klas ochrony, która może ustawić czas lub datę konserwacji.

Funkcja rejestrowania: względne usterki powinny być rejestrowane w czasie rzeczywistym.

Łącznie 6 wyjść przekaźnikowych, z czego 4 wyjścia przekaźnikowe mogą być samokonfigurowalne, każdy przekaźnik może być ustawiony jako maksymalnie 25 funkcji, poza tym istnieją 4 grupy jako zaciski bezstykowe.

5 wejść wartości przełącznika, z których każde można ustawić jako maksymalnie 30 funkcji.

3 złącza wejściowe symulacji czujnika, 6 typów wejść jest konfigurowalnych i można ustawić różne rodzaje jednostek.

Funkcja kontroli ładowania akumulatora, która może chronić akumulator zgodnie ze stanem napięcia akumulatora.

Czujnik można zdefiniować samodzielnie za pomocą przedniego przycisku lub oprogramowania komputerowego.

Dostosuj do 3P4W, 1P2W, 2P3W (120V/240V, 50/60HZ)

Można wybrać różne warunki korby (RPM, częstotliwość, ciśnienie oleju)

Ochrona kontroli: automatyczne uruchamianie/zatrzymywanie agregatu, przenoszenie obciążenia (sterowanie ATS) oraz doskonałe wyświetlanie i ochrona awarii.

Standardowa wodoodporna gumowa uszczelka. Wodoodporność może osiągnąć IP54

Konstrukcja modułu: Wszystkie połączenia są przystosowane do europejskich złączy, dzięki czemu instalacja, podłączenie, naprawa i wymiana mogą być łatwiejsze.

Wyświetlanie parametrów:

Obroty silnika

Ciśnienie oleju silnikowego

Temperatura wody w silniku

Temperatura paliwa w silniku

Temperatura cylindra silnika

Temperatura zbiornika silnika

Poziom paliwa w silniku

Napięcie akumulatora silnika

Napięcie ładowania

Częstotliwość sieciowa (tylko dla DC62D)

Napięcie fazowe sieci L-N (tylko dla DC62D)

Napięcie fazowe sieci L-L (tylko dla DC62D)

Generator 3-fazowy Napięcie L-N

Generator 3 Napięcie fazowe L-L

Prąd 3-fazowy generatora A

Częstotliwość generatora Hz

Współczynnik mocy generatora COSφ

Moc czynna generatora KW

Moc pozorna generatora KVA

Moc bierna generatora KVar

Aktualny wskaźnik obciążenia %

Całkowity średni wskaźnik obciążenia %

Pobór prądu KWH

Całkowite zużycie kWh

Całkowite czasy korby

Aktualny czas pracy

Całkowity czas pracy

Informacja o konserwacji trzech klas

Ochrona:

Nad prędkością

Pod prędkością

Niskie ciśnienie oleju

Wysoka temperatura wody

Wysoka temperatura oleju

Wysoka temperatura cylindra

Wysoka temperatura zbiornika

Niski poziom paliwa

Niski poziom oleju

Zewnętrzny alarm awaryjny

D Otwarte

Utracono obroty

Czujnik otwarty

Nad częstotliwością

Pod częstotliwością

Nadnapięcie

pod napięciem

ponad prąd

Brak równowagi prądu

Nad mocą

Brak fazy

odwrotna kolejność faz

Awaria ładowania generatora

Błąd wyładowania genów

Awaria obciążenia sieciowego

Awaria rozładowania sieci

Podstawowa konserwacja wygasa

Druga konserwacja wygasa

Konserwacja wygasa

Alarm niskiego poziomu wody

Awaryjny postój

Awaria korby

Ponad napięcie baterii

Pod napięciem baterii

Awaria ładowania

Awaria ładowania baterii

Zatrzymaj awarię
