Winda dekarska to najnowszy projekt naszych technologów i jakościowców.

ZACHĘCAMY WSZYSTKICH, KTÓRZY SĄ ZAINTERESOWANI NASZĄ WINDĄ DO OBEJRZENIA KRÓTKIEGO FILMIKU PREZENTUJĄCEGO W JAKI SPOSÓB DZIAŁA NASZ PRODUKT.

https://www.youtube.com/watch?v=JGB989U8Lms

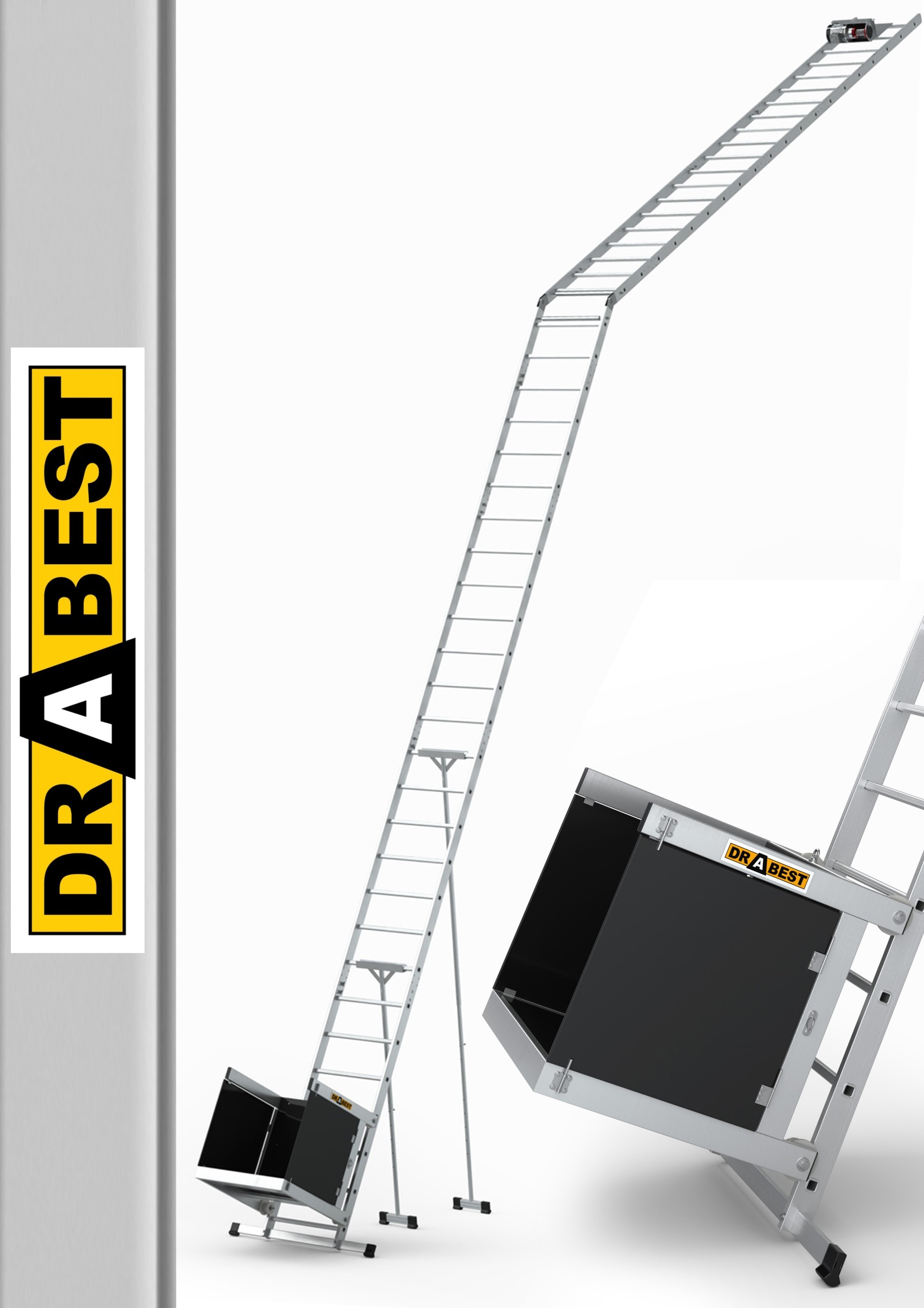

Winda/wciągarka dachowa dla dekarzy i nie tylko!

Elektryczny wyciąg 12 m + wózek transportowy.

WINDA DEKARSKA/ WCIĄGARKA DRABINOWA/ WYCIĄG - DRABEST

Parametry produktu:

1. Wymiary wyciągu po złożeniu:

• szerokość całkowita wyciągu 630 mm
• szerokość wewnętrzna wyciągu 580 mm
• maksymalna długość wyciągu do 12,5 m

2. Dopuszczalne obciążenie wyciągu: do 125 kg

3. Długość liny: 12 m

4. Prędkość podnoszenia: średnio 10 m/min

5. Maksymalna wysokość do dachu: 6,5 m

W CELU ZAPEWNIENIA MAKSYMALNEGO POZIOMU BEZPIECZEŃSTWA W ZESTAWIE ZNJADUJĄ SIĘ DWIE PODPORY. KRÓTSZĄ PODPORĘ NALEŻY USTAWIĆ MIĘDZY 1 A 2 SEGMENTEM.

• Szynowa wciągarka drabinowa marki DRABEST to uniwersalny oraz niezawodny produkt, polecany do szybkiego transportu np dachówek lub innych przedmiotów. Jest solidna, a łatwy montaż bez użycia narzędzi to oszczędność czasu i kosztów pracy!
• Lekkie ramy drabinowe tworzą system modułowy, który daje dużo możliwości w zakresie konfiguracji.

• Aluminiowe szczeble z profilu 28x28mm oraz podłużnice z profilu 82x25mm.
• Waga wszystkich elementów wyciągu jest znacznie lżejsza, ponieważ wciągarka wykonana jest z lekkiego aluminium.
• Maksymalna długość wyciągu to 12,5m (długość liny: 12 m)
• Maksymalne obciążenie 125kg
• Sztywna konstrukcja z mocnego tłoczenia.

Dopuszczalne obciążenie wyciągu - do 125 kg

Długość liny - 12 m

Maksymalna wysokość do dachu: 6,5 m

Minimalna długość przęsła opieranego na dachu to 2,5 m.

Wykaz elementów:

• rama drabinowa 1.85 m ze stabilizatorem / nr.1 / - 1 szt
• rama drabinowa 1.85 m / nr.2 / - 3 szt
• rama drabinowa 1.06 m / nr.3 / - 2 szt
• rama zawiasowa / nr.4 / - 1 szt
• rama napędowa / nr.5 / - 1 szt
• wózek transportowy / nr.6 / - 1 szt
• podpora teleskopowa / nr.7 / - 2 szt
• uchwyt mocujący / nr. 8 / – 1 szt

Maksymalna wysokości do dachu wynosi 6,5 m.

Plus ramy drabinowe, które znajdują się na dachu.

Łącznie osiągniesz aż 12,5 m wysokości.

Wymiary wózka transportowego:

• podstawa: długość - 760 mm, szerokość - 720 mm
• podpora (oparcie): wysokość 230 mm, szerokość - 720 mm

Wózek transportowy może posiadać inne wymiary przystosowane do wielkości transportowanego w nim materiału. Chcąc przetransportować np długą belkę można w łatwy sposób otworzyć boczne burty, aby produkt się zmieścił.

Wciągarka drabinowa jest bezpieczna, uniwersalna, łatwa i szybka w montażu, a przede wszystkim lekka i odporna na uszkodzenia mechaniczne.

Użytkownik wyciągu towarowego jest zobowiązany do ścisłego przestrzegania zasad montażu i eksploatacji wyciągu, oraz głównych zasad BHP związanych z wykonywaniem pracy na wysokości.

SILNIK WCIĄGARKI

Silnik wciągarki stanowi serce całej konstrukcji. Silnik o maksymalnym udźwigu nawet do 400 kg. Wyposażony jest w linę o długości 12 m, dzięki której możliwe jest wciągnięcie wózka na odpowiadającą nam wysokość. Sterowanie windą odbywa się za pomocą przewodowego pilota, co pozwala na obsługę silnika z bezpiecznej odległości, zachowując równocześnie stały kontakt wzrokowy z pracującym silnikiem, dzięki czemu operator jest w stanie w każdym momencie zareagować. Dodatkowo silnik wyposażony jest w hamulce bezpieczeństwa, które zabezpieczają linę przed jej nadmiernym zwinięciem oraz rozwinięciem. Silnik zamontowany jest na 4 śrubach do specjalnej aluminiowej  konstrukcji  (blacha ryflowana gr. 3 mm), która wspawana jest do części drabinowej.

• Moc silnika 1050W
• Napięcie zasilania - 230V
• Prędkość podnoszenia - 8 m/min

SZEROKI STABILIZATOR

Rama drabinowa wyposażona jest w szeroki stabilizator o długości 1200 mm, który stanowi solidne podparcie całej wciągarki. Stabilizator wykonany jest z profilu o przekroju 60x20 mm i montowany jest za pomocą zestawu montażowego dołączonego do wciągarki. Końce stabilizatora wyposażone są w specjalne stopki antypoślizgowe, które zabezpieczają konstrukcję przed niekontrolowanym poślizgiem.

*Zdjęcie przedstawia montaż stabilizatora za pomocą śrub.

Zasuwka uniwersalna – skobel zabezpieczający

Zasuwka zabezpiecza osłony boczne przed ich niekontrolowanym otwarciem, dzięki czemu wózek podczas pracy jest w pełni zabezpieczony z 3 stron (2x boki + tył wózka). Każda osłona zabezpieczona jest 2 szt. zasuwki.

Osłona boczna wózka

Osłona wykonana ze sklejki o grubości 9 mm i zabezpieczona warstwą ochronną, dzięki czemu odporna jest na warunki atmosferyczne. Jej uniwersalność polega na tym, że stosujemy osłonę tylko wtedy kiedy jest nam potrzebna. Dzięki zastosowanym zawiasom możliwy jest całkowity demontaż osłony w sposób szybki i łatwy.

Solidne połącznie segmentowe! Sztywna konstrukcja!

Segmenty drabinowe wciągarki połączone są za pomocą 4 łączników tzw ceowników.

W produkcie zamontowane są już ceowniki na semgmentach - jedynie co musisz zrobić to zamontować śruby zamkowe M8X40 oraz nakrętki motylkowe, które znajdują się wraz z zakupioną windą.

Kółka (prowadnice) wykonane z tworzywa sztucznego, które ułatwiają transport wózka po części drabinowej. Ich specjalna konstrukcja zabezpiecza wózek przed niekontrolowanym wypadnięciem z toru jazdy, ponieważ szyna (profil) części drabinowej znajduje się wewnątrz prowadnicy. Dodatkowo kółka osadzone są na łożyskach dzięki czemu wózek porusza się bez nadmiernego oporu (z lekkością), z powodzeniem wózek może jeździć np. po kostce, czy betonie.

Montaż poszczególnych elementów windy

Montaż segmentów odbywa się poprzez nałożenie jednej części drabinowej na specjalny stalowy łącznik znajdujący się w drugiej sekcji drabinowej i skręcenie (zablokowanie) tych segmentów za pomocą śrub tzw. motylków. W ten sposób uzyskujemy trwałe połączenie zachowując przy tym łatwość montażu. Uniwersalność tego połączenia polega na tym, że możliwy jest montaż dowolnych segmentów ze sobą.
