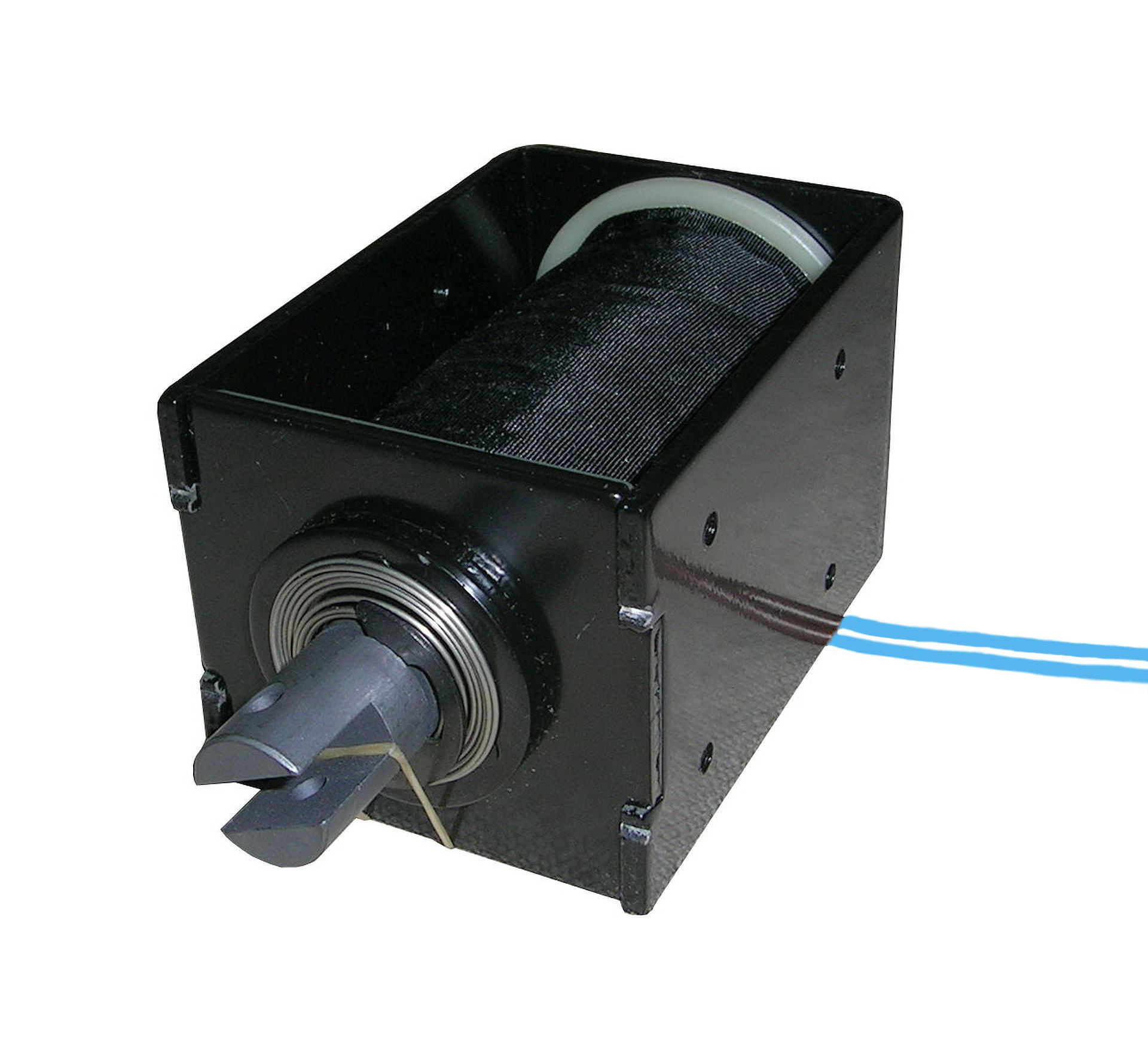

Sťahovací solenoid 12V solenoid do 85N + pružina

Elektromagnes ciągnący 12V 16W skok 30-40mm siła udźwigu do ok. 8,5kgf 85N

(kgf =kilogram siła)

elektromagnes ze sprężynką odpychającą

( przewody zasilające niebieskie - dla 12V )

Poręczny i lekki dzięki ramowej konstrukcji. W komplecie pierścień do amortyzacji obudowy ogranicznika. Otwarta konstrukcja z zamkniętym rdzeniem.

.

NR ARTYKUŁU 4070/NR/MOR

Mocowanie za pomocą śrub wkręcanych w gwintowane otwory znajdujące się w ramce stanowiącej obudowę.

Typ elektromagnesu    Nap. zas.      Moc       Siła         siła udźwigu       Skok tłoka

impulsowy                     [V DC]           [W]        [N]               [g]                    [mm]

ciągnący                           12               16  ok.5...85      do ok.8500            30-40

Wymiary zewnętrzne:

• dł. 84 x szer.58 x wysok.52 mm

Masa:

• 1100g

Obudowa z otworami do mantażu (M3)

Podane dane techniczne są danymi przybliżonymi uzyskiwanymi maksymalnie przy najbardziej sprzyjajacych warunkach zastosowania danego elementu. Osiągi elektromagnesu mogą więc nieznacznie się zmieniać w zależności od warunków i montażu. W zależności od długości wysunięcia trzpienia wartość siły oddziaływania elektromagnesu ma zmienną wartość.

Producent   INTERTEC COMPONENTS

Temperatura graniczna130°C

Elektromagnesy liniowe to jakby proste silniki elektromagnetyczne, konwertujące energię elektryczną na ruch posuwisty. Stosowane są do sterowania pracą zaworów, sprzęgieł oraz hamulców w maszynach. Często stosowane do pozycjonowania kolektorów i ogniw słonecznych, anten satelitarnych. Mogą spełniać też rolę siłowników elektromagnetycznych w automatycznych piecach miarowych, systemach nawiewowych, zamkach i drzwiach z blokadami antywłamaniowymi sterowanymi elektrycznie. Stosowane w urządzeniach samochodowych – np. centralnych zamkach, korektorach położenia reflektorów, systemach regulacji składu mieszanki paliwowej, klimatyzacji itp.

Budowa elektromagnesów pozwala na zwiększenie siły uciągu/pchania co wiąże się z koniecznością impulsowego zasilania cewki mocą większą niż nominalna, ale przez ograniczony czas i po zapewnieniu odpowiednio długich przerw między kolejnymi załączeniami.

Jest rzeczą naturalną,że wskutek pracy elektromagnesu z upływem czasu cewka grzeje się, wskazane jest więc zapewnienienie chłodzenia lub skrócenie czasu pracy, ale to już indywidualna sprawa użytkownika i dostosowania warunków użytkowania. Wartości są wiec zmienne, Z tego powodu nie ma konkretnych danych dla użytkowania co do zastosowania.

*** Oferujemy również odpowiednie zasilacze do danej grupy elektromagnesów ***
