Przedmiotem aukcji jest:

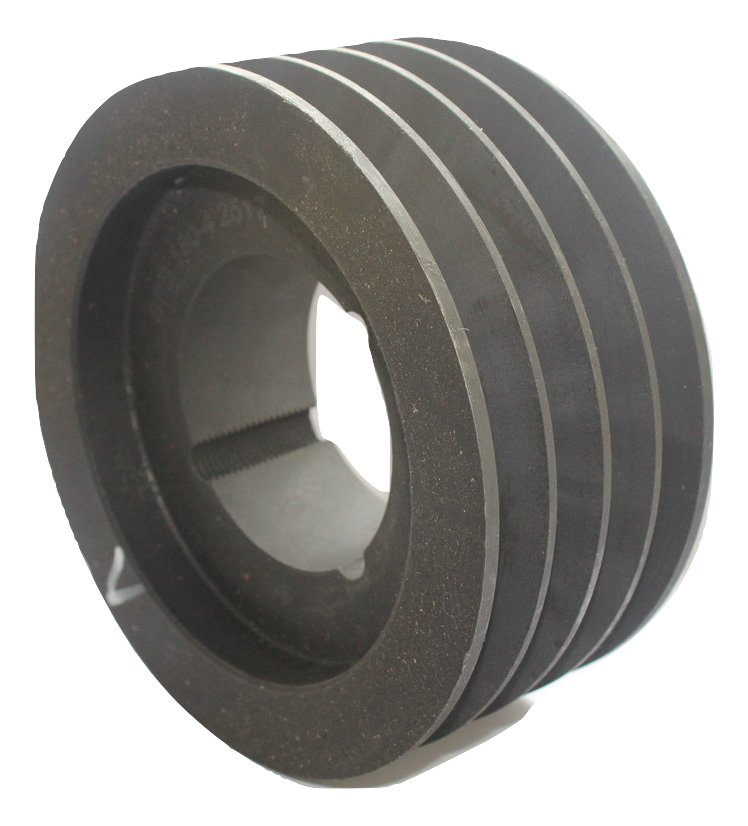

Koło pasowe o oznaczeniu SPA 200/4 TL. Oznaczenie to można rozszyfrować następująco:

SPA – profil rowka klinowego odpowiedni dla pasów typu HA, SPA, XPA oraz AVX*13. Profil rowka jest zgodny z rysunkiem znajdującym się poniżej.

200 – średnica podziałowa koła

4 – koło czterorzędowe

TL –wykonanie z gniazdem TaperLock 3020.

Materiał wykonania koła – żeliwo szare. Koło zostało fabrycznie zaczernione w oleju w celu wykonania powłoki ochronnej.

Tuleja zaciskowa TaperBush 3020  z zestawem wkrętów.

Dzięki tej tulei łatwo osadzisz koło na wale bez wykonywania żadnej obróbki.(instrukcja poniżej)

Tuleja została wykonana ze stali węglowej. Tuleja została fabrycznie zaczerniona w oleju w celu utworzenia powłoki ochronnej.

W tulei wykonany jest rowek na wpust zgodny z normą do danej średnicy wałka.

Tuleja 3020 jest dostępna w wersji z następującymi średnicami osadzenia na wale: 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75.

Wybraną średnicę wpisz w wiadomości dla sprzedającego.

Wymiary gabarytowe koła:

De = 206,1 mm

Dp = 200 mm

Di = 165 mm

F = 65 mm

f = 10 mm

e = 15 mm

g = 12,7 mm

Wpg = 11 mm

b = 2,8 mm

h = 11 mm

α° = 38°

Wszystkie koła oferowane na naszych aukcjach są nowe i fabrycznie wyważone.

Wymiary tulei:

D2 = 108 mm

L = 50,8 mm

Wymiary nieopisane są związane z średnicą osadzenia D1.

Zalecany moment dokręcenia wkrętów - 90 Nm

Sposób montażu tulei:

Zdjęcie obok przedstawia wszystkie niezbędne elementy do osadzenia koła na wale. Są to:

- wałek z wpustem(maszyna)

- tuleja Taper Bush

- koło

- 2 wkręty dostarczone razem z tuleją

- Klucz imbusowy

KROK 1

- osadzenie tulei na wałku

KROK 2

Zakładamy koło na tuleję.

KROK 3

Wkręcamy wkręty w przeciwstawne otwory o dociągamy kluczem. Koło zostaje wciągnięte na tuleję. Montaż zakończony.

Stożkowy kształt sprawia, że tuleja zaciska się zarówno na paiście koła jak i na wałku. Jest to bezluzowe, doskonale wycentrowane połączenie.

Demontaż

W celu wykonania demontażu koła wykręcamy oba wkręty i jeden z nich wykręcamy w otwór bez otworu przeciwstawnego. Koło łatwo zejdzie z tulei. Pozostaje ściągnąć tuleję z wałka.

Zastosowanie rozwiązania TaperLock ma szereg zalet:

- oszczędność - dalsza obróbka koła nie jest wymagana

- precyzja – stożkowe pasowanie precyzyjnie centruje osadzany element

- uproszczenie konstrukcji – osadzonego koła nie trzeba blokować przed przesuwaniem się na wale

- uproszczenie montażu – montaż koła nie wymaga użycia dużej siły

Jesteśmy bezpośrednim importerem części z zakresu techniki przeniesienia napędu. Posiadamy własne, duże stany magazynowe. Wszystkie przedmioty oferowane na naszych aukcjach pochodzą z magazynu i są dostępne od ręki.

Na naszych pozostałych aukcjach znajdziesz koła pasowe z gniazdami TaperLock, koła do rozwierty, tuleje TaperBush oraz pasy napędowe. Aby uzyskać więcej informacji o naszych produktach śledź nasze pozostałe aukcje.
