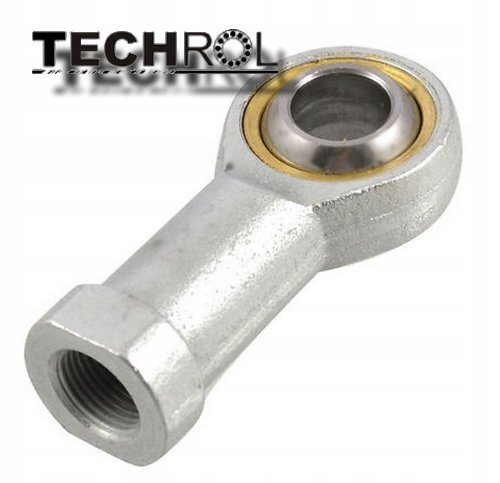

SI 20 T/K ROD HEAD pravý závit PGIKR 20

SI 20 T/K GŁÓWKA CIĘGŁA gwint prawy PGIKR 20

GŁÓWKA CIĘGŁA  SI 20 T/K

ŁOŻYSKO ŚLIZGOWE - GŁÓWKA CIĘGŁA Z GWINTEM WEWNĘTRZNYM

PRAWYM - TYP SI 20 T/K

Ø 20 mm – średnica wewnętrzna łożyska

na innej aukcji dostępna jest główka z gwintem LEWYM - TYP SIL 20 T/K

Serie wymiarowe

SA - główka męska, gwint prawy

SAL - główka męska, gwint lewy

SI - główka żeńska, gwint prawy

SIL - główka żeńska, gwint lewy

Wymiary główki cięgła SI/SIL 20 T/K (mm)

d              B              M              A              F              L              K              J              O              SW          Gwint             GL

20           25             18             50            77          102           34          27,5         24,3            32         M20x1,5          33

Waga 1 sztuki łożyska : 0,45 kg

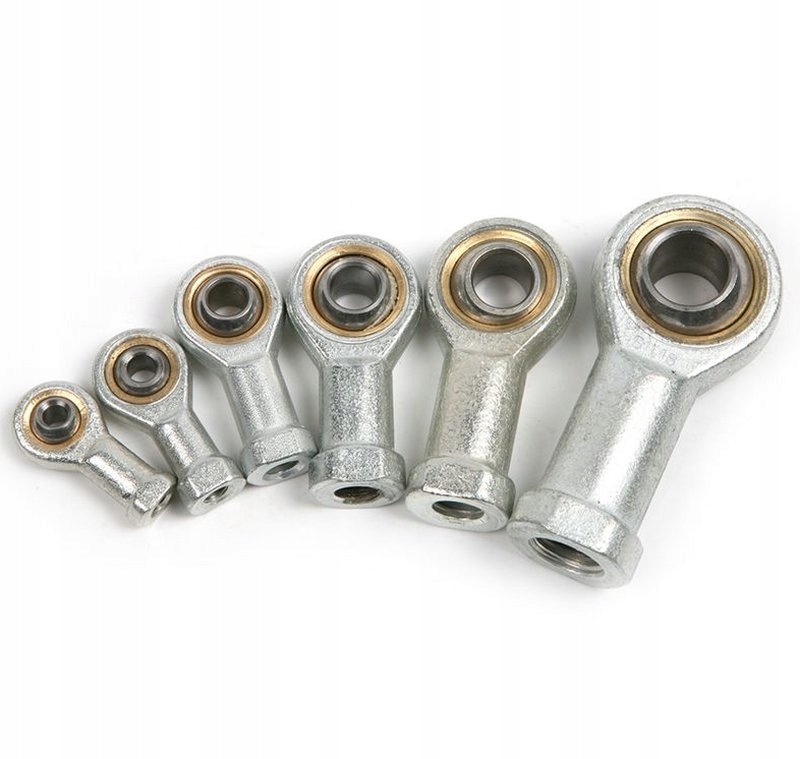

Główki cięgieł

Główki cięgieł z wbudowanymi łożyskami ślizgowymi są gotowymi do zabudowy częściami i mogą być szybko i łatwo zamocowane do współpracujących elementów maszynowych. Mnogość rozwiązań technicznych opierających się z jednej strony na zastosowaniu różnych łożysk ślizgowych (różne materiały par ślizgowych), z drugiej na różnych opcjach montażu (gwinty wewnętrzne i zewnętrzne, prawe lub lewe) daje możliwość wielu rozwiązań konstrukcyjnych. Standardowe wykonanie ( T/K ) opiera się na parze trącej stal / PTFE.

Charakterystyka:

Łożyska ślizgowe przegubowe samosmarujące - para ślizgowa stal/ PTFE brąz spiekany z dodatkiem grafitu, przesycony olejem eksploatacyjnym. Temperatura pracy: do 100oC.
