Przedmiotem aukcji jest:

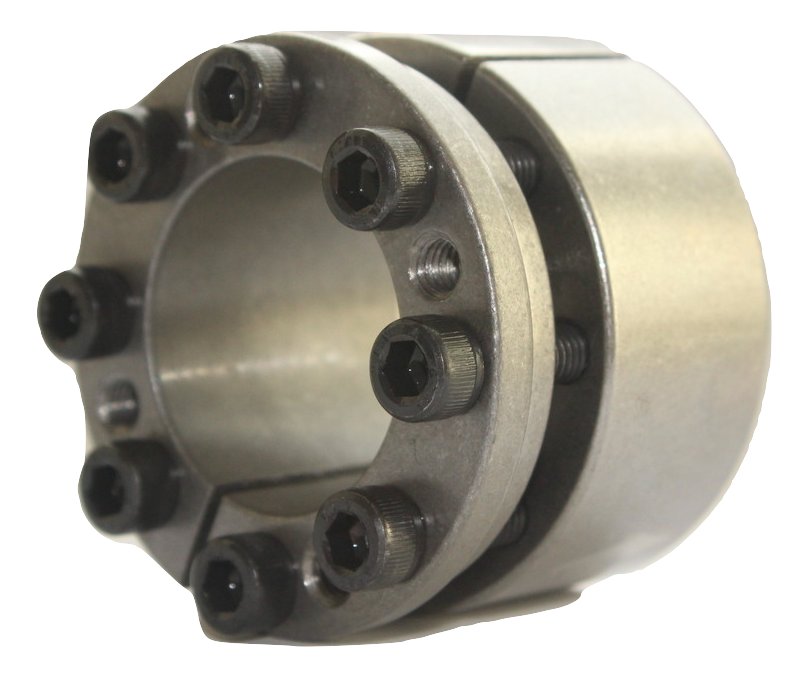

Tuleja zaciskowo - rozprężna o oznaczeniu RCK 70 50x80. Oznaczenie to można rozszyfrować w następujący sposób:

RCK 70 - typ tulei - zaciskowo - rozprężna, samocentrująca, bez kołnierza, długa

50x80 - wymiary montażowe

Części tulei wykonane są ze stali C45 obrobionej cieplnie.

Tuleja jest oryginalnie zafoliowana, zapakowana w pudełko i zabezpieczona przed korozją lekkim olejem.

Wymiary Tulei

d = 50 mm

D = 80 mm

L1 = 30 mm

L2 = 36 mm

L3 = 47 mm

L = 55 mm

Zalecany moment obrotowy dokręcenia śrub = 41 Nm

Max przenoszony moment obrotowy = 2580 Nm

Liczba śrub zaciskowych - 6 x M8x30

Liczba otworów demontażowych - 3 x M8

Zalecane tolerancje powieszchni: h8/H8

Sposób montażu i zastosowanie

Montaż tulei:

1. Powierzchnie wałka i piasty stykające się z tuleją należy oczyścić i odtłuścić.

Zastosowanie zalecanych tolerancji wałka i otworu ułatwi montaż oraz zapewni przenoszony znamionowy moment obrotowy.

2. Montowaną tuleję nasunąć na wałek

3. Montowany przedmiot nasunąc na tuleję

4. Przykręcać śruby w kolejności "po przekątnej" a następnie dociągnąć wszystkie zalecanym momentem.

Tuleja zaciska się na wałku i rozpręża w pieście tworząc znakomite, samocentrujące, bezluzowe połączenie.

Demontaż tulei

1. Odkręcić śruby zaciskowe w dowolnej kolejności

2. Wkręcić śruby w otwory demontażowe. Dokręcać śruby stopniowo 'po przekątnej". Połączenie zostanie rozlużnione.

3. Ściągnąć rozłączone elementy.

Dlaczego warto stosować tuleje zaciskowo - rozprężne:

- bezluzowość połączenia

- możliwość regulacji kątowej

- idealne centrowanie

- łatwość wykonania i niższa cena połączenia.

Brak konieczności stosowania połączenia wpustowego. Obróbka koła i wałka jest tańsza i łatwiejsza. Podane tolerancje są zalecane ale wykonanie połączenia jest możliwe nawet w przypadku pomyłki podczas obróbki.

- możliwość regeneracji zniszczonego wcześniej połączenia

- możliwość stosowania połączenia jako połączenie przeciążeniowe

W wypadku przekroczenia zadanego momentu tuleja "poślizgnie się" nie niszcząc urządzenia.
